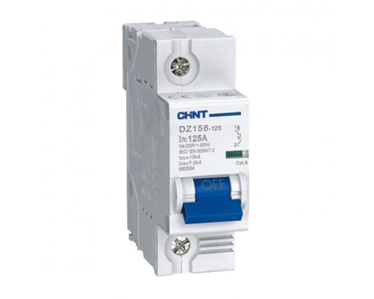

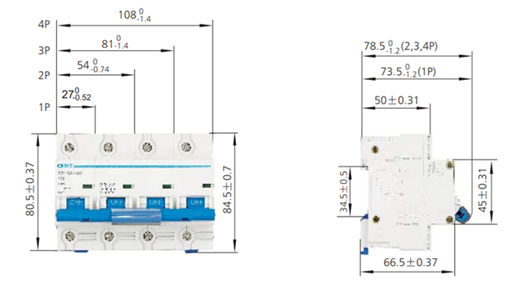

Автоматический выключатель DZ158, 63-125А, 10кА
Описание
Автоматический выключатель серии DZ158, 63-125А, 10кА
- Автоматические выключатели предназначены для защиты распределительных и групповых цепей от перегрузок и токов короткого замыкания. Применяются во вводно-распределительных щитах жилых и административных зданий, а также в промышленности.
- выключатели имеют три типа характеристики срабатывания от тока короткого замыкания и различные области применения.
Соответствие стандартам |
ГОСТ Р 50030.2 (МЭК 60947-2) |
номинальное напряжение изоляции Ui, В |
500 |
номинальное напряжение Ue, В |
230/400 |
номинальная частота, Гц |
50/60 |
номинальный ток In, А |
63-125 |
характеристики срабатывания электромагнитного расцепителя |
8-12In |
номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ |
4 |
номинальная отключающая способность, кА |
10 |
электрическая износостойкость |
1 500 (In=63A, 80A, 100A); 1 000 (In=125A) |
механическая износостойкость |
8 500 (In=63A, 80A, 100A); 7 000 (In= 125A) |
степень защиты |
IP20 |
категория загрязнения среды |
3 |
рабочая температура,℃ |
-25... +40 |
температура хранения,℃ |
-25... +70 |
сечение зажимов для медного кабеля |
1-50 мм2 |
AWG 18-0 | |
сечение верхних/нижних зажимов для шины |
1-35 мм2 |
AWG 18-2 | |
момент затяжки зажимов |
3.5 Н.м |
31 In-Ibs. |
Номинальный |
Коэффициент температурной компенсации для разных рабочих температур | |||||||
-10℃ |
0℃ |
10℃ |
20℃ |
30℃ |
40℃ |
50℃ |
60℃ | |
63 |
1.275 |
1.215 |
1.15 |
1.075 |
1.00 |
0.915 |
0.825 |
0.735 |
80 |
1.27 |
1.205 |
1.135 |
1.07 |
1.00 |
0.925 |
0.845 |
0.755 |
100 |
1.275 |
1.21 |
1.135 |
1.075 |
1.00 |
0.925 |
0.845 |
0.755 |
125 |
1.25 |
1.19 |
1.125 |
1.08 |
1.00 |
0.93 |
0.86 |
0.78 |
Зависимость номинального тока выключателей от температуры окружающей среды. | ||||||||
Контрольная температура калибровки тепловых расцепителей 30℃ |
