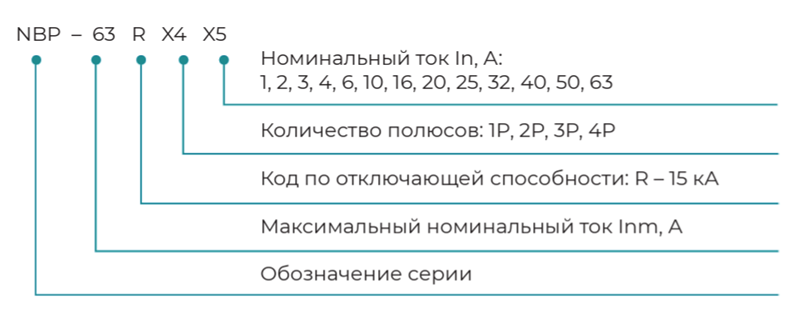

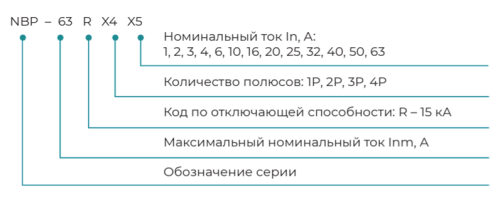

Малогабаритный автоматический выключатель NBP-63R, 1-63А, 15кА
Много
Нашли дешевле?
NBP-63R
X
X
15кА 8In (R)
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Малогабаритный автоматический выключатель NBP-63R, 1-63А, 15кА
Автоматические выключатели NBP-63R применяются в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для нечастых включений цепи при номинальном токе, а также защиты распределительных и групповых цепей от перегрузки и короткого замыкания в распределительных щитах жилых и административных зданий, а также в промышленности. Применимы в бытовых и аналогичных электроустановках, с доступом не обученного специально персонала.
| Название параметра | Значение | |
|---|---|---|
| Соответствие стандартам | ГОСТ IEC 60947-2 | |
| Максимальный номинальный ток (Inm), А | 63 | |
| Номинальный ток (In), А | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 | |
| Количество полюсов | 1P, 2P, 3P, 4P | |
| Номинальное рабочее напряжение (Ue), В | 230АС (1P), 400АС (2P, 3P, 4P) | |
| Номинальное напряжение изоляции (Ui), В | 500 | |
| Номинальное импульсное напряжение (1,2/50) (Uimp), кВ | 6 | |
| Номинальная частота (f), Гц | 50/60 | |
| Уставка мгновенного срабатывания | Ii = 8In © | |
| Ном. наибольшая предельная отключающая способность (ГОСТ IEC 60947-2) (Icu), А | 15000 | |
| Ном. наибольшая рабочая отключающая способность (ГОСТ IEC 60947-2) (Ics), А | 7500 | |
| Категория применения | A | |
| Класс токоограничения | 3 | |
| Механическая износостойкость, циклов ВО | 20000 | |
| Электрическая износостойкость, циклов ВО | 10000 | |
| Степень загрязнения | 3 | |
| Рассеиваемая мощность на каждом полюсе, Вт |
3 (In≤ 10А); 3,5 (16A); 4,5 (20A,25A) 6 (32А); 7,5 (40A); 9 (50A); 13 (63А) |
|
| Установка и присоединение | Установка | На DIN-рейку 35 мм |
| Сечение медного кабеля для верхних/нижних зажимов, мм2 | 1÷25 | |
| Сечение шин для верхних/нижних зажимов, мм2 | 10 | |
| Момент затяжки винтов, Нм | 2,5 ÷ 3,5 |
| Степень защиты | IP20 |
| Рабочая температура | от -25 до +40 °С |
| Температура хранения | от -25 до +70 °С |
|
Номер испытания |
Уставка тока |
Состояние при включении |
Предельное время срабаты- вания / несрабатывания |
Результат | Примечание |
|---|---|---|---|---|---|
| a | 1,05 In | Холодное состояние | t ≤ 1 ч (для In ≤ 63А) | Несрабатывание | - |
| b | 1,30 In | Сразу после испытания 'a' | t < 1 ч (для In ≤ 63А) | Срабатывание | - |
| c | 2 In | Холодное состояние | 1 с < t < 120 c | Срабатывание | Ток непрерывно увеличивается в течение 5 секунд |
| d | 6,4 In | Холодное состояние | t ≤ 0,1 с | Несрабатывание | Подача испытательного тока путем включения вспомогательного выключателя |
| e | 9,6 In | Холодное состояние | t < 0,1 с | Срабатывание | Подача испытательного тока путем включения вспомогательного выключателя |
Характеристики срабатывания соответствуют стандарту ГОСТ IEC 60947-2.
Номинальный рабочий ток автоматического выключателя зависит от температуры окружающей среды, в которой эксплуатируется автоматический выключатель. Температура окружающей среды - это температура внутри распределительного щита, в котором установлены автоматические выключатели. Контрольная температура калибровки тепловых расцепителей составляет 30 °С. Значения сниженного номинального тока в зависимости от температуры окружающей среды приведены в таблице ниже.
| Номинальный ток, А | Температура окружающей среды, °С | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -35 | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | |
| 1 | 1,3 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,1 | 1,1 | 1,1 | 1,1 | 1,0 | 1,0 | 1,0 | 0,99 | 0,97 | 0,95 | 0,93 | 0,91 | 0,91 | 0,91 | 0,91 |
| 2 | 2,5 | 2,4 | 2,4 | 2,4 | 2,3 | 2,3 | 2,2 | 2,2 | 2,1 | 2,1 | 2,1 | 2,0 | 2,0 | 2,0 | 1,9 | 1,9 | 1,9 | 1,8 | 1,8 | 1,8 | 1,8 |
| 3 | 3,8 | 3,7 | 3,6 | 3,5 | 3,5 | 3,4 | 3,4 | 3,3 | 3,3 | 3,2 | 3,2 | 3,0 | 3,0 | 3,0 | 2,9 | 2,8 | 2,8 | 2,8 | 2,7 | 2,7 | 2,7 |
| 4 | 5,1 | 4,9 | 4,8 | 4,8 | 4,7 | 4,7 | 4,5 | 4,4 | 4,3 | 4,3 | 4,2 | 4,1 | 4,0 | 3,9 | 3,9 | 3,8 | 3,7 | 3,6 | 3,5 | 3,5 | 3,5 |
| 6 | 7,6 | 7,4 | 7,3 | 7,2 | 7,1 | 7,0 | 6,8 | 6,6 | 6,5 | 6,4 | 6,3 | 6,2 | 6,0 | 5,9 | 5,8 | 5,7 | 5,6 | 5,5 | 5,4 | 5,3 | 5,3 |
| 8 | 10,2 | 9,9 | 9,7 | 9,5 | 9,3 | 9,2 | 9,0 | 8,9 | 8,7 | 8,5 | 8,3 | 8,2 | 8,0 | 7,9 | 7,8 | 7,7 | 7,6 | 7,5 | 7,2 | 7,1 | 6,9 |
| 10 | 13,6 | 13,4 | 13,1 | 12,8 | 12,5 | 12,3 | 12,0 | 11,7 | 11,4 | 11,0 | 10,7 | 10,4 | 10,0 | 9,9 | 9,7 | 9,5 | 9,3 | 9,0 | 8,8 | 8,6 | 8,6 |
| 13 | 16,8 | 16,5 | 16,3 | 15,9 | 15,7 | 15,4 | 15,0 | 14,7 | 14,3 | 14,0 | 13,7 | 13,4 | 13,0 | 12,8 | 12,5 | 12,2 | 12,0 | 11,7 | 11,5 | 11,2 | 11,0 |
| 16 | 20,5 | 20,0 | 19,8 | 19,4 | 19,0 | 18,7 | 18,4 | 18,0 | 17,6 | 17,2 | 16,8 | 16,4 | 16,0 | 16,0 | 15,0 | 15,0 | 15,0 | 14,0 | 14,0 | 13,0 | 13,0 |
| 20 | 25,3 | 25,0 | 24,5 | 24,0 | 23,7 | 23,2 | 22,8 | 22,4 | 21,9 | 21,5 | 21,0 | 20,5 | 20,0 | 20,0 | 20,0 | 19,0 | 19,0 | 18,0 | 18,0 | 17,0 | 17,0 |
| 25 | 31,1 | 30,5 | 30,0 | 29,5 | 29,0 | 28,5 | 28,0 | 27,5 | 27,0 | 26,5 | 26,0 | 25,5 | 25,0 | 25,0 | 24,0 | 24,0 | 23,0 | 23,0 | 22,0 | 21,0 | 21,0 |
| 32 | 40,5 | 39,8 | 39,2 | 38,5 | 37,3 | 37,2 | 36,5 | 35,8 | 35,0 | 34,3 | 33,6 | 32,8 | 32,0 | 32,0 | 31,0 | 30,0 | 30,0 | 29,0 | 28,0 | 28,0 | 27,0 |
| 40 | 51,0 | 50,0 | 49,2 | 48,4 | 47,5 | 46,7 | 45,8 | 45,0 | 44,0 | 43,0 | 42,0 | 41,0 | 40,0 | 39,0 | 39,0 | 38,0 | 37,0 | 36,0 | 35,0 | 34,0 | 33,0 |
| 50 | 64,0 | 63,0 | 62,0 | 60,8 | 59,8 | 58,6 | 57,4 | 56,3 | 55,0 | 55,0 | 52,6 | 51,3 | 50,0 | 50,0 | 50,0 | 47,0 | 46,0 | 44,0 | 42,0 | 40,0 | 38,0 |
| 63 | 82,0 | 80,7 | 79,2 | 77,8 | 76,3 | 74,7 | 73,2 | 71,6 | 70,0 | 68,3 | 66,6 | 64,8 | 63,0 | 62,0 | 61,0 | 60,0 | 58,0 | 57,0 | 55,0 | 52,0 | 52,0 |

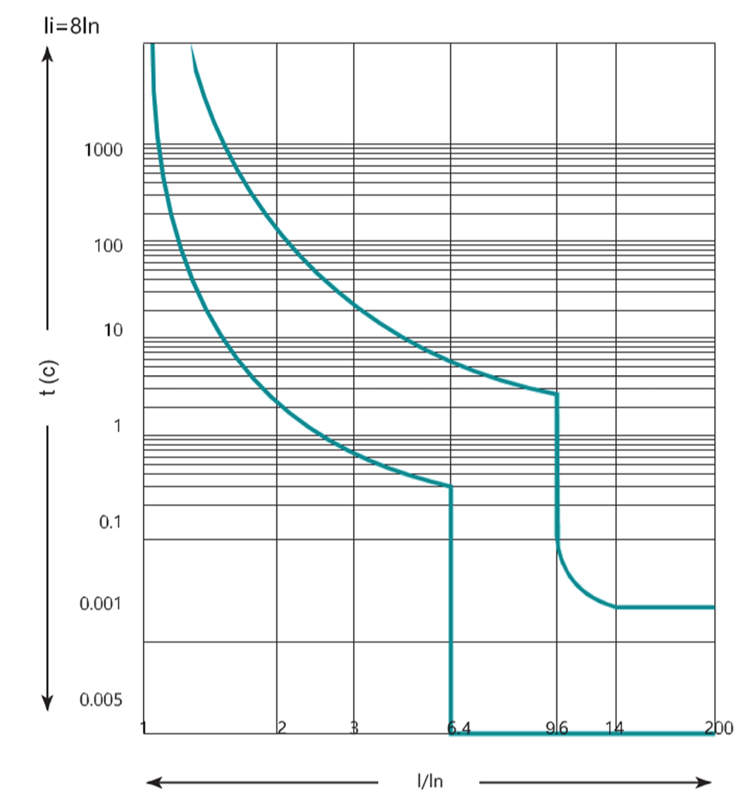

Характеристика отключения автоматического выключателя - это зависимость времени срабатывания выключателя от протекающего через него тока. |
|
До высоты 2000м над уровнем моря значения параметров автоматических выключателей не изменяются. С увеличением высоты эксплуатации выключателей уменьшаются основные параметры - максимальное рабочее напряжение и номинальный ток.
В таблице ниже приведена зависимость этих параметров от высоты применения.
| Высота над уровнем моря, м | 2000 | 3000 | 4000 | 5000 |
|---|---|---|---|---|
| Высота над уровнем моря, м | 3000 | 2500 | 2000 | 1800 |
| Номинальное рабочее напряжение Ue, В | 440 | 440 | 440 | 440 |
| Номинальный ток In, А при 30 °С | 1÷In | 0,95÷In | 0,93÷In | 0,90÷In |

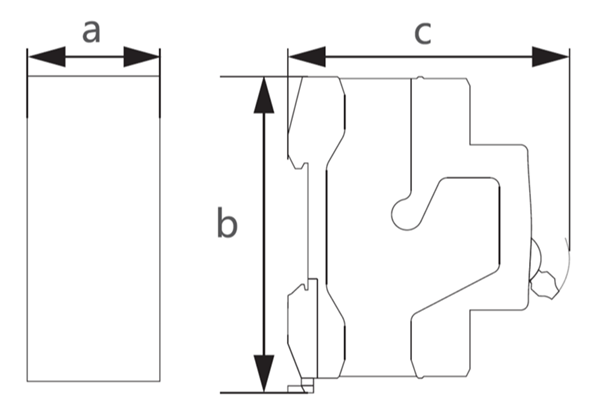

| Габаритные размеры, мм | Габаритные размеры, мм | |||
|---|---|---|---|---|
| 1Р | 2Р | 3Р | 4Р | |
| Ширина a | 18 | 36 | 54 | 72 |
| Высота b | 89 | 89 | 89 | 89 |
| Глубина c | 76 | 79 | 79 | 79 |

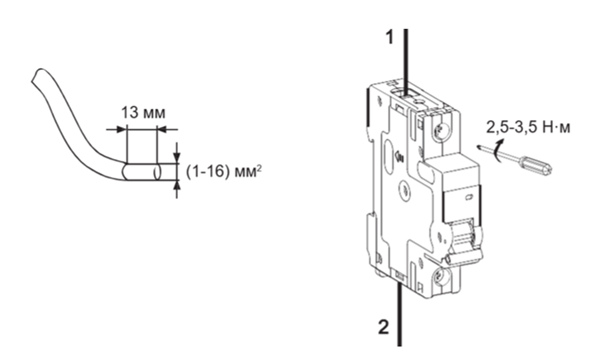

Подключение кабеля
| Ном. ток, In | Сечение медного кабеля, А, мм2 |
|---|---|
| 1 ÷ 8 | 1 |
| 10 | 1.5 |
| 13 ÷20 | 2.5 |
| 25 | 4 |
| 32 | 6 |
| 40 ÷ 50 | 10 |
| 63 | 16 |
