Тепловые защитные реле NR2
Тепловые реле перегрузки серии NR2 предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 690В и номинальным током до 150А для защиты от перегрузки и обрыва фазы при продолжительном или прерывисто-продолжительном режиме работы двигателя. Тепловые реле также имеют функции температурной компенсации, индикации срабатывания, автоматического и ручного сброса, остановки и т. д.
Тепловые реле могут устанавливаться отдельно или применяться вместе с контакторами.

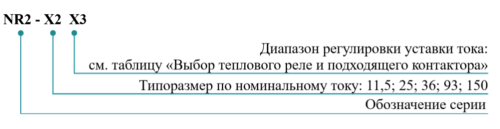

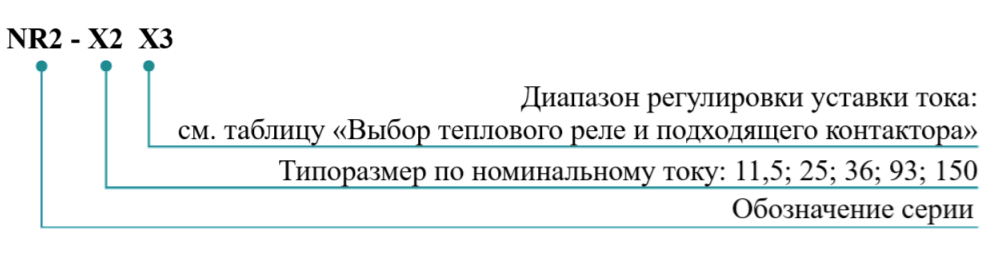

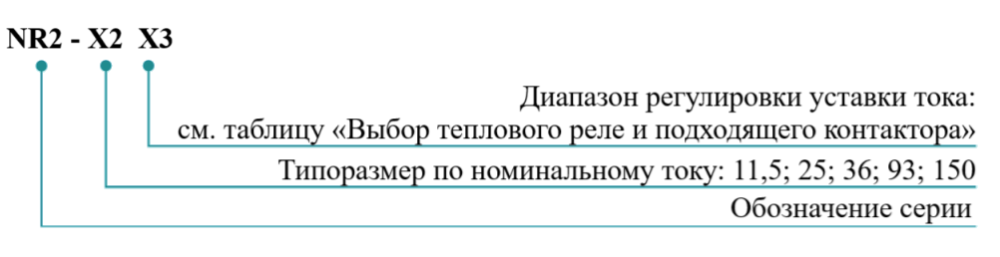

| Тип теплового реле | NR2-11.5 | NR2-25 | NR2-36 | NR2-93 | NR2-150 | ||
|---|---|---|---|---|---|---|---|
| Номинальный ток (In), А | 13 | 25 | 36 | 93 | 150 | ||
| Класс теплового расцепления | 10A | 10A | 10A | 10A | 10A | ||
| Номинальное напряжение изоляции (Ui), В | 690 | 690 | 690 | 690 | 690 | ||
| Номинальное импульсное выдерживаемое напряжение (Uimp), кВ | 6 | 6 | 6 | 6 | 6 | ||
| Степень защиты корпуса | IP20 (спереди) | ||||||
| Защита от обрыва фазы | Да | ||||||
| Ручной и автоматический сброс | Да | ||||||
| Компенсация влияния температуры | Да | ||||||
| Индикация срабатывания | Да | ||||||
| Кнопка тестирования | Да | ||||||
| Кнопка отключения | Да | ||||||
| Способ установки | Втычный контакт к контактору | ||||||
| Встроенные вспомогательные контакты | 1НО+1НЗ | ||||||
| Номинальный рабочий ток вспомогательных контактов, A | AC-15 220В | 2,73 | 2,73 | 2,73 | 2,73 | 2,73 | |
| AC-15 380В | 1,58 | 1,58 | 1,58 | 1,58 | 1,58 | ||
| DC-13 220В | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | ||
| Характеристики одножильных или многожильных кабелей | Силовая цепи | Сечение, мм2 | 1-4 | 1-4 | 4-10 | 4-35 | 25-50 |
| Размер винта | M3.5 | M4 | M4 | M10 | M6/М8 | ||
| Цепь управления | Сечение, мм2 | 1-2.5 | 1-2.5 | 1-2.5 | 1-2.5 | 1-2.5 | |
| Размер винта | M3.5 | M3.5 | M3.5 | M3.5 | M3.5 | ||
| Исполнение теплового реле | Диапазон регулировки тока защиты, А | Рекомендуемый тип предохранителя (RT16) и его номинальный ток, А | Исполнение контактора | |
|---|---|---|---|---|
| aM | gG | |||
| NR2-11.5 | 0,1-0,16 | 0,25 | 2 | NC6-09 |
| 0,16-0,25 | 0,5 | 2 | ||
| 0,25-0,4 | 1 | 2 | ||
| 0,4-0,63 | 1 | 2 | ||
| 0,63-1 | 2 | 4 | ||
| 1-1,6 | 2 | 4 | ||
| 1,25-2 | 4 | 6 | ||
| 1,6-2,5 | 4 | 10 | ||
| 2,5-4 | 6 | 16 | ||
| 4-6 | 8 | 20 | ||
| 5,5-8 | 12 | 20 | ||
| 7-10 | 12 | 25 | ||
| 9-13 | 16 | 25 | ||
| NR2-25 | 0,1-0,16 | 0,25 | 2 |
NC1/CJX2-09 NC1/CJX2-12 NC1/CJX2-18 NC1/CJX2-25 NC1/CJX2-32 NC7-09-22 NC7-25-32 |
| 0,16-0,25 | 0,5 | 2 | ||
| 0,25-0,4 | 1 | 2 | ||
| 0,4-0,63 | 1 | 2 | ||
| 0,63-1 | 2 | 4 | ||
| 1-1,6 | 2 | 4 | ||
| 1,25-2 | 4 | 6 | ||
| 1,6-2,5 | 4 | 6 | ||
| 2,5-4 | 6 | 10 | ||
| 4-6 | 8 | 16 | ||
| 5,5-8 | 12 | 20 | ||
| 7-10 | 12 | 20 | ||
| 9-13 | 16 | 25 | ||
| 12-18 | 20 | 35 | ||
| 17-25 | 25 | 50 | ||
| NR2-36 | 23-32 | 40 | 63 |
NC7-32-38 NC1/CJX2-32 |
| 28-36 | 40 | 80 | ||
| NR2-93 | 23-32 | 40 | 63 |
NC1/CJX2-40 NC1/CJX2-50 NC1/CJX2-65 NC1/CJX2-80 NC1/CJX2-95 NC7-40-65 NC7-80-95 |
| 30-40 | 40 | 100 | ||
| 37-50 | 63 | 100 | ||
| 48-65 | 63 | 100 | ||
| 55-70 | 80 | 125 | ||
| 63-80 | 80 | 125 | ||
| 80-93 | 100 | 160 | ||
|
NR2-150 (с контактором NC2) |
80-140 | 125 | 250 |
NC2-115 NC2-150 |
| 95-120 | 125 | 250 | ||
| 110-150 | 160 | 250 | ||
|
NR2-150 (с контактором NC7) |
80-104 | 125 | 250 |
NC2-115 NC2-150 NC2-170 |
| 95-120 | 125 | 250 | ||
| 110-150 | 160 | 250 | ||
| Режим работы | № | Испытательный ток перегрузки, кратный In | Условия испытаний | Время воздействия | Результат испытаний | |
|---|---|---|---|---|---|---|
| Трёхфазная симметричная перегрузка | 1 | 1,05 | Холодное состояние | t ≥ 2 часов | Несрабатывание | |
| 2 | 1,20 |
Нагретое состояние (непосредственно после п. 1) |
t < 2 часов | Срабатывание | ||
| 3 | 1,50 |
Нагретое состояние (непосредственно после п. 1) |
t ≤ 2 мин. | Срабатывание | ||
| 4 | 7,20 | Холодное состояние | 2 с < t ≤ 10 с | Срабатывание | ||
| Пропадание одной фазы | 5 | Любые 2 фазы | Пропадающая фаза | Холодное состояние | t ≥ 2 часов | Несрабатывание |
| 1,00 | 0,9 | |||||
| 6 | 1,15 | 0 |
Нагретое состояние (непосредственно после п. 5) |
t < 2 часов | Срабатывание | |

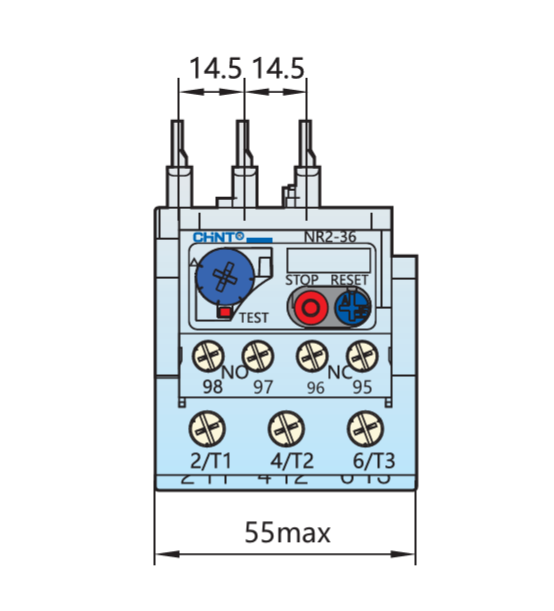

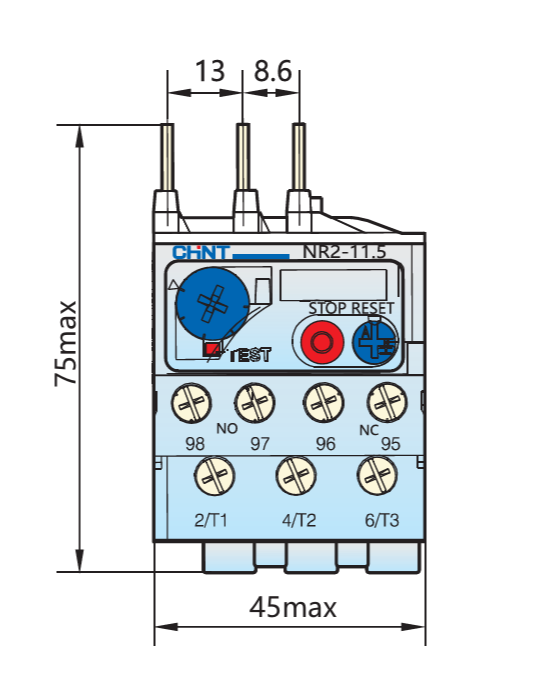

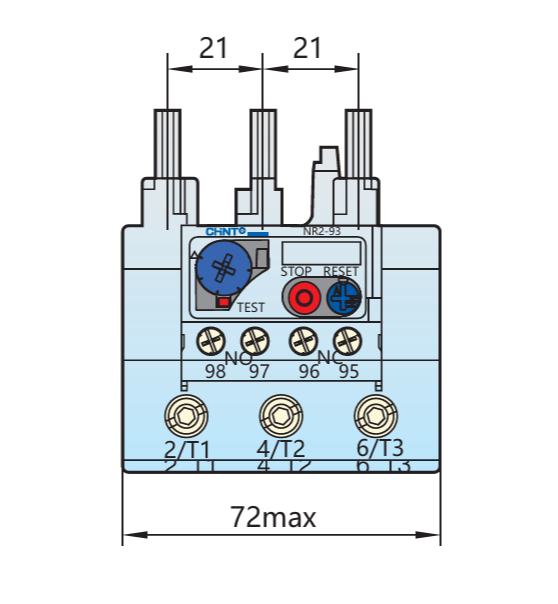

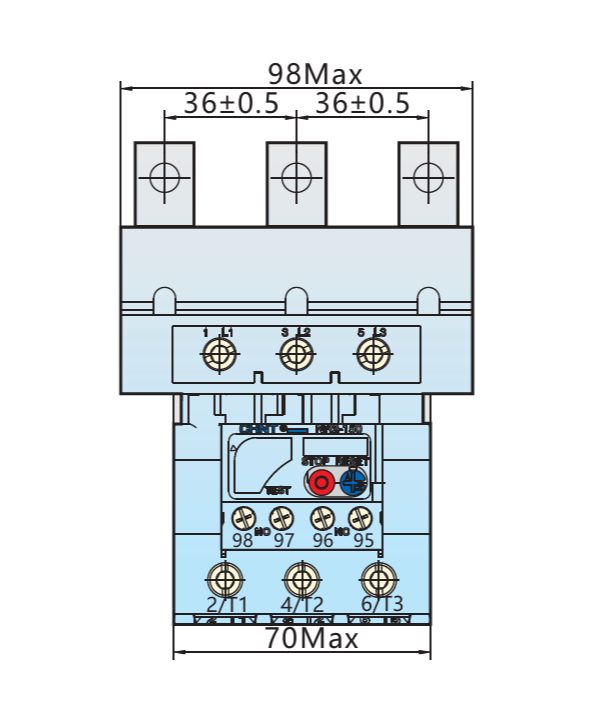

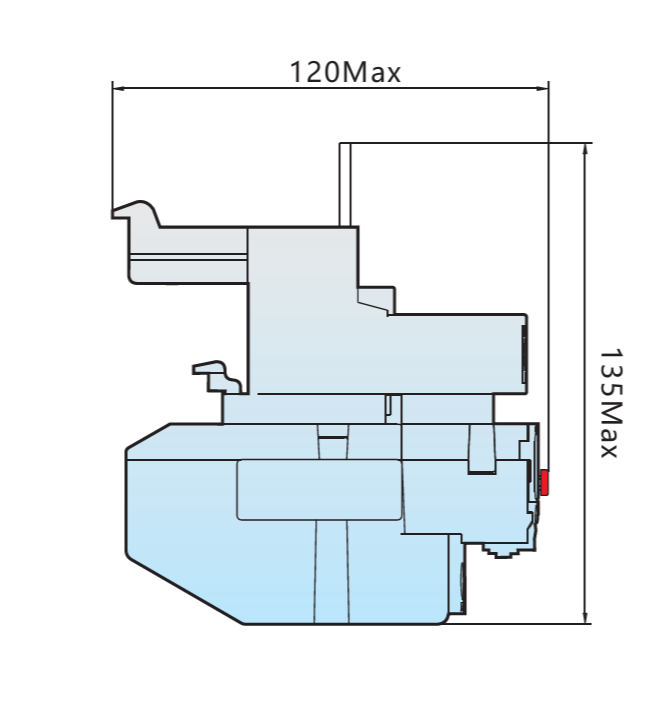

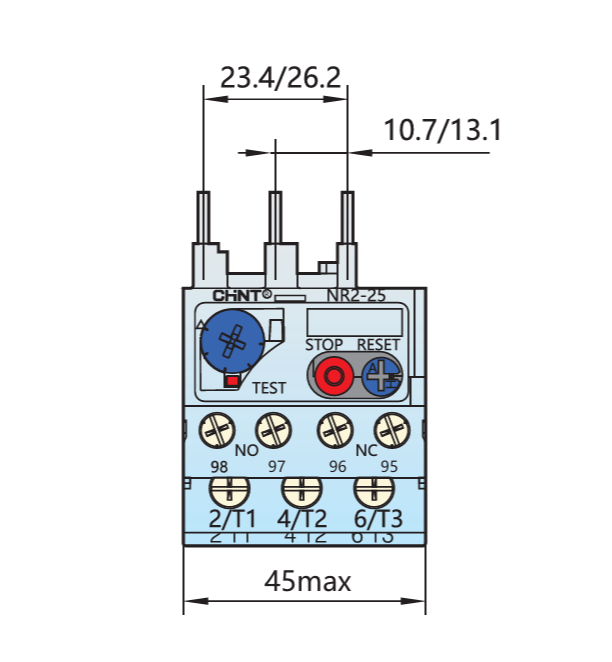

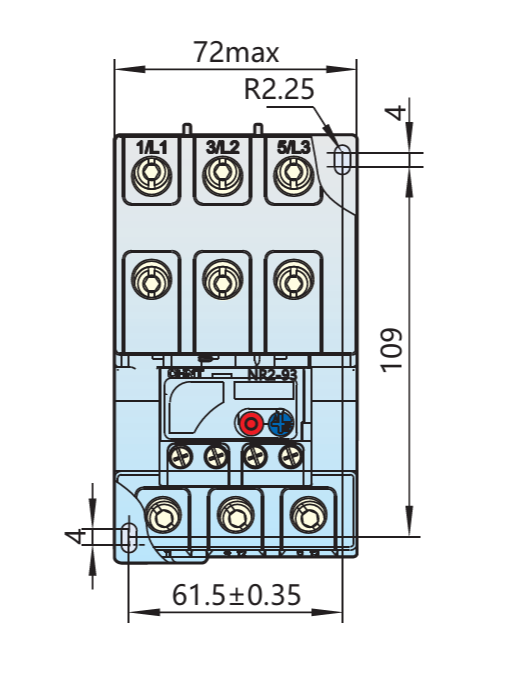

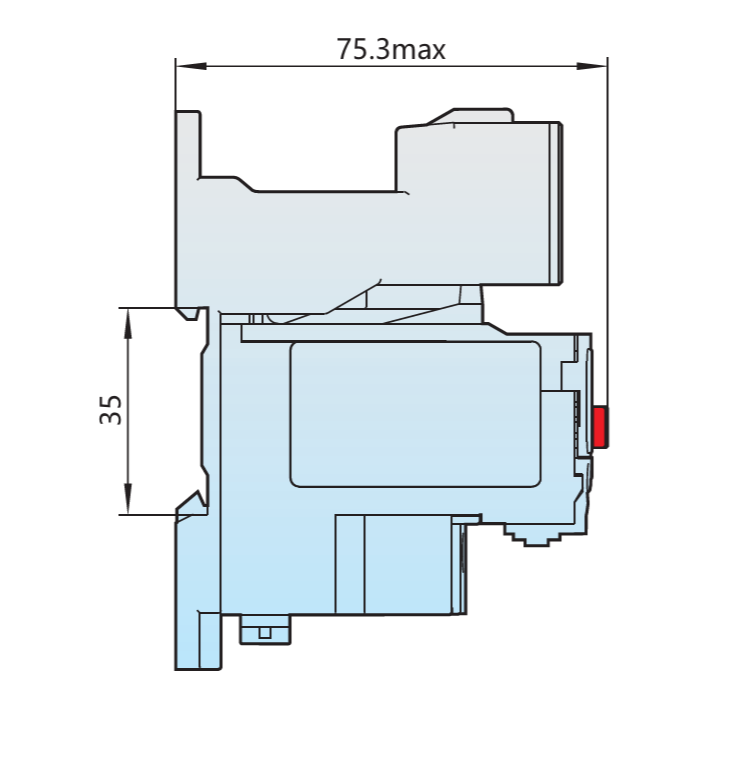

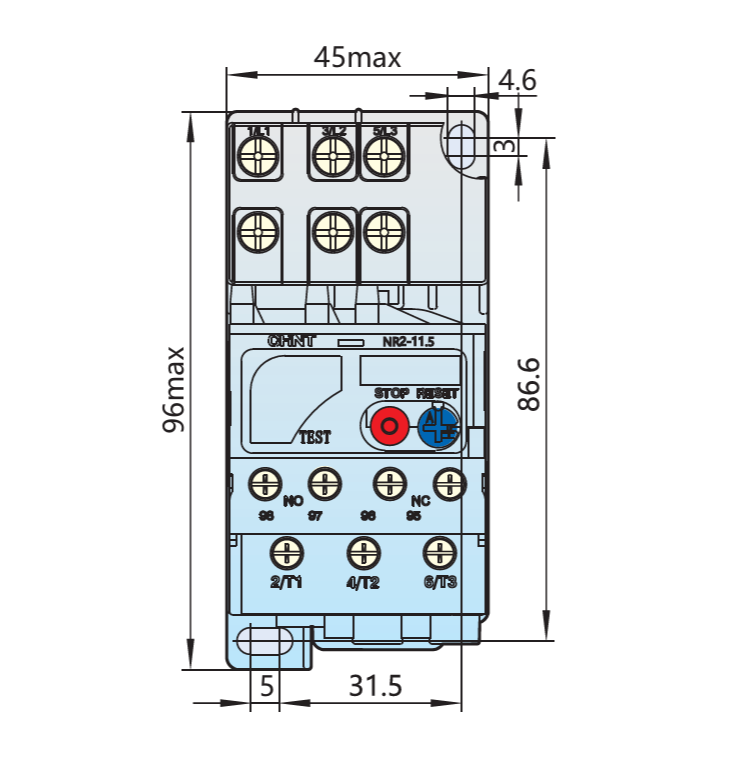

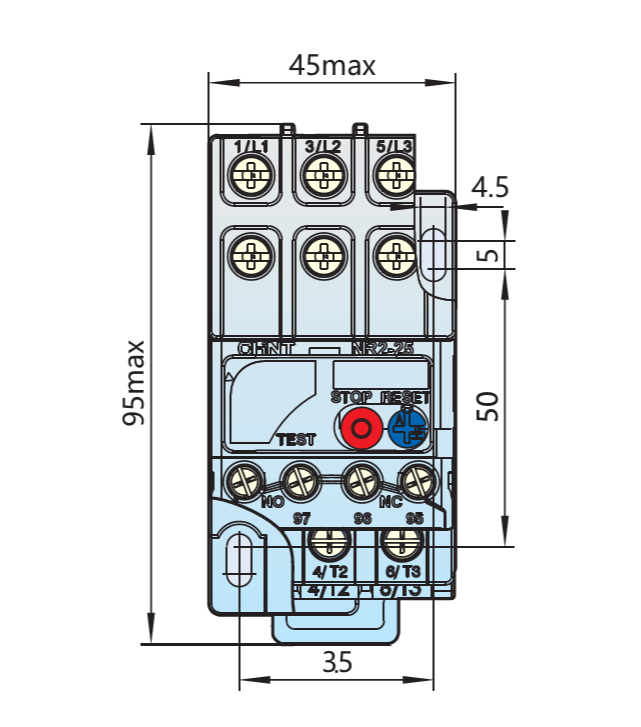

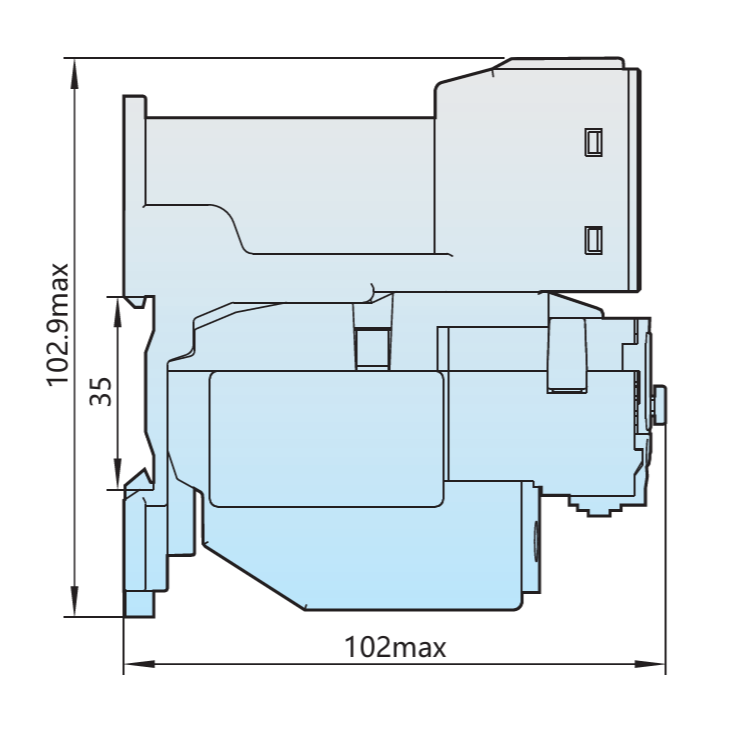

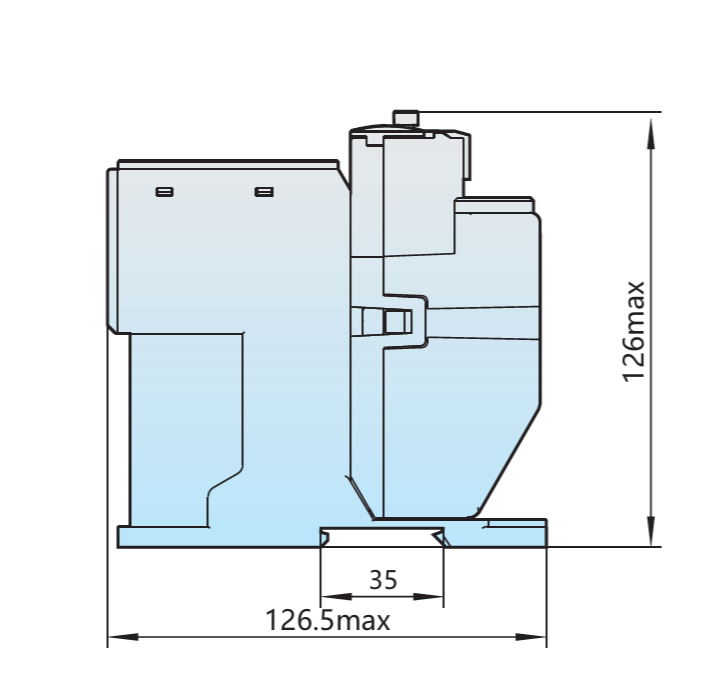

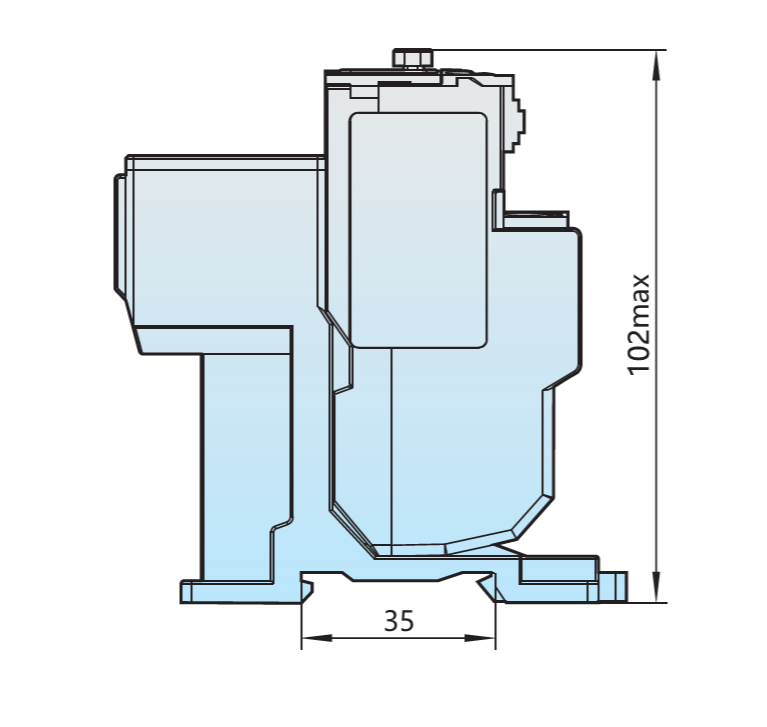

| Наименование монтажного блока | Тип теплового реле |
|---|---|
| MB-1 | NR2-11,5 |
| MB-2 | NR2-25 |
| MB-3 | NR2-36 |
| MB-4 | NR2-93 |

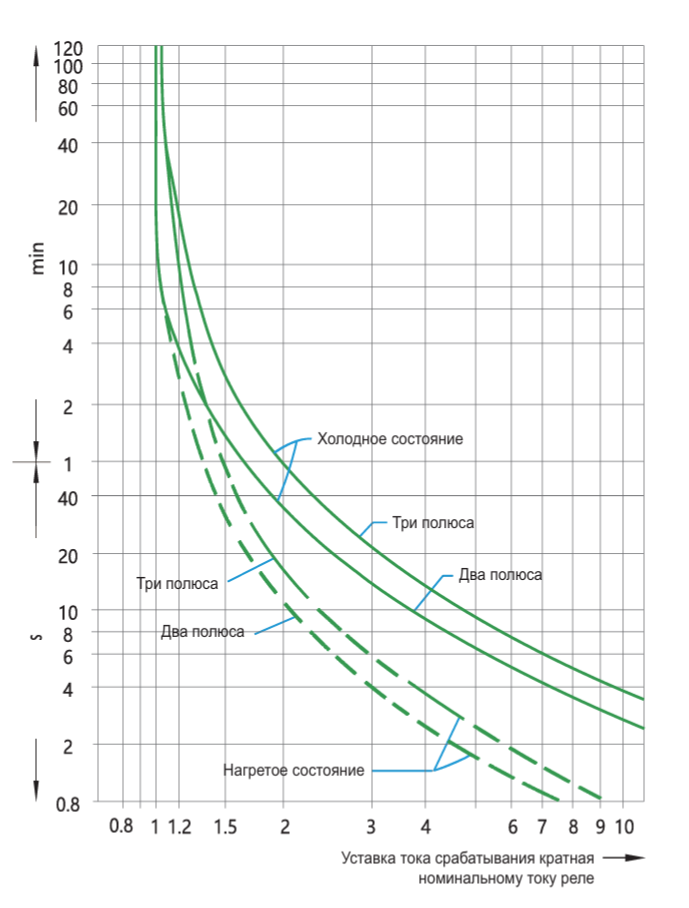

Времятоковая характеристика теплового реле (+20°)

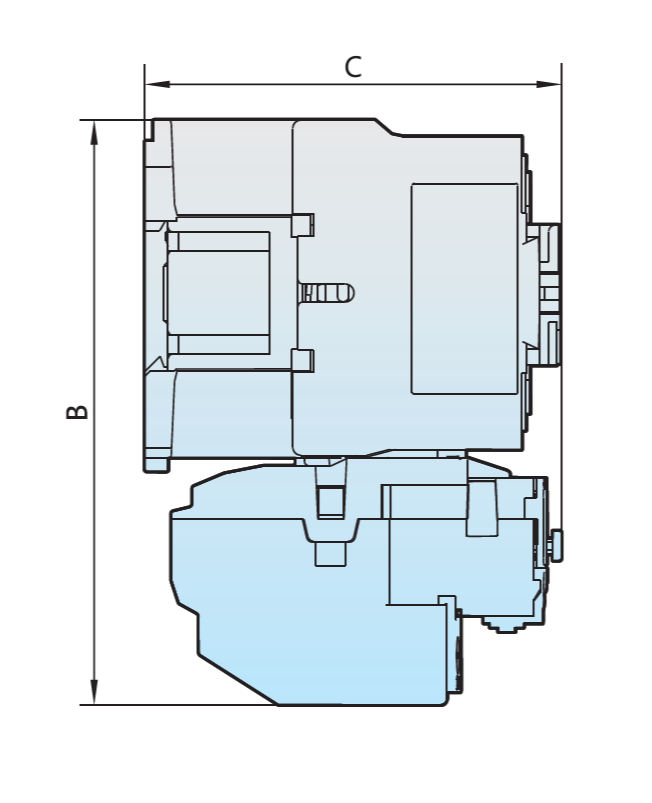

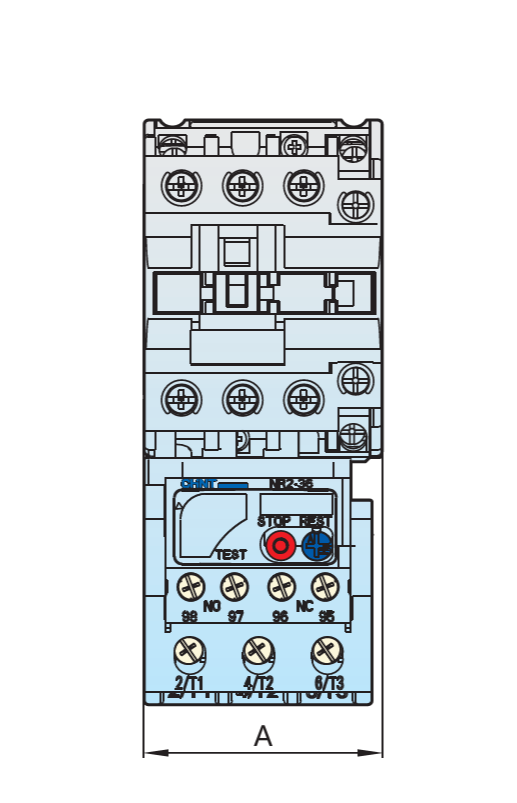

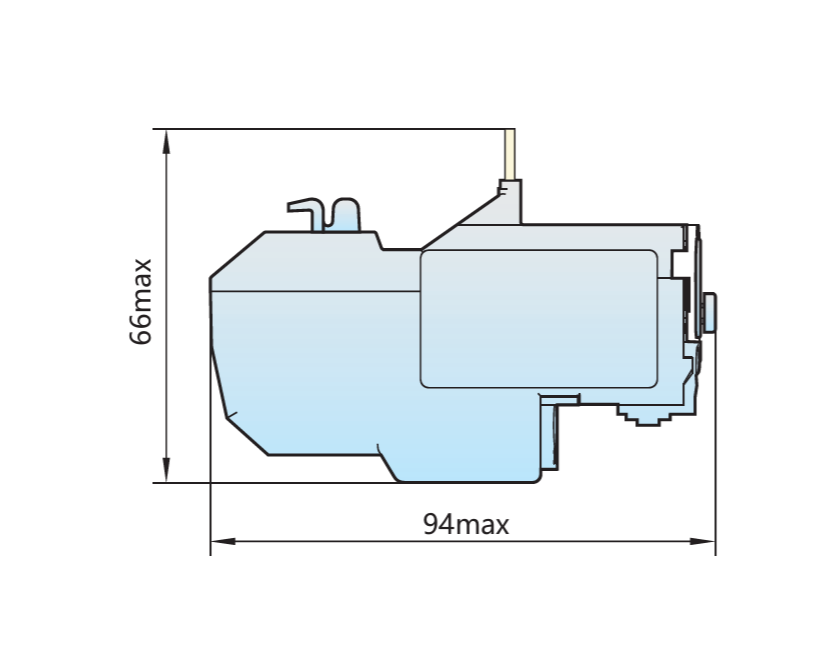

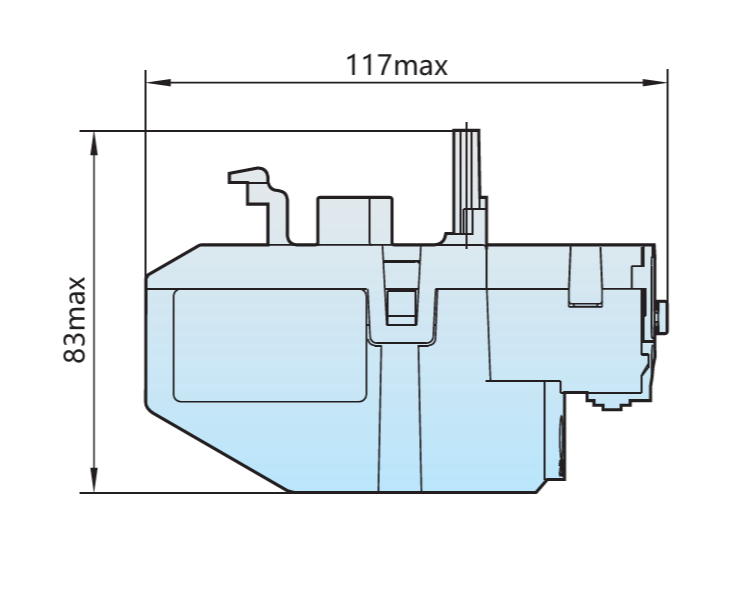

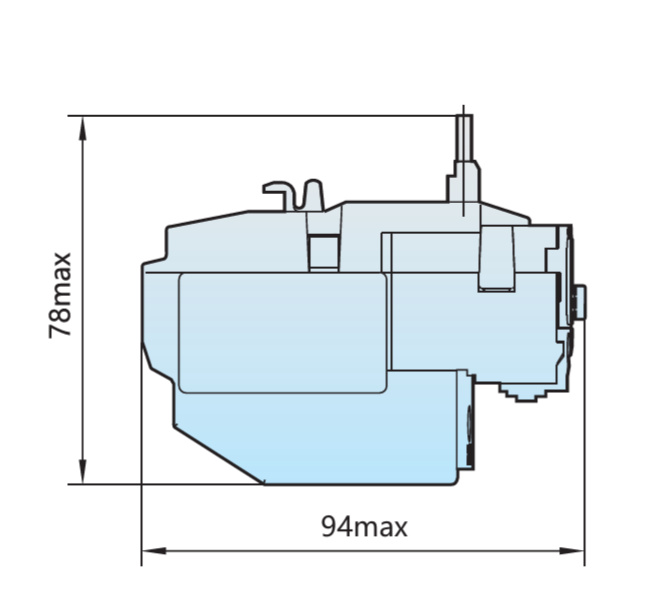

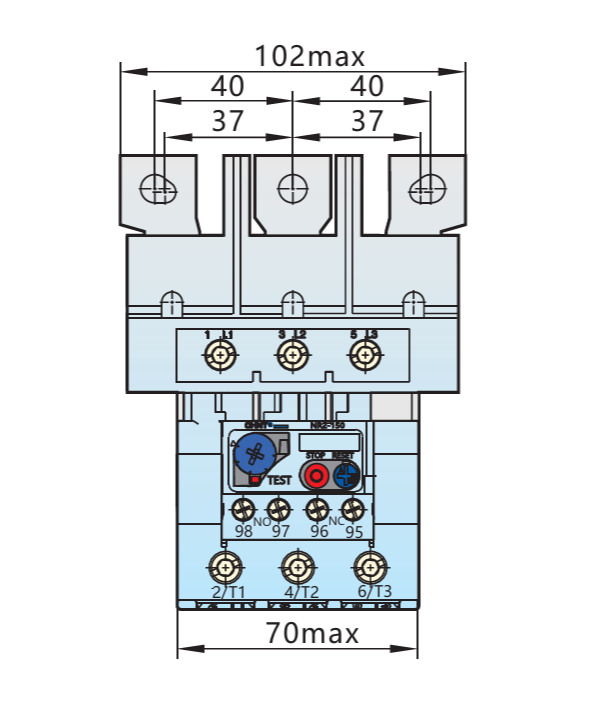

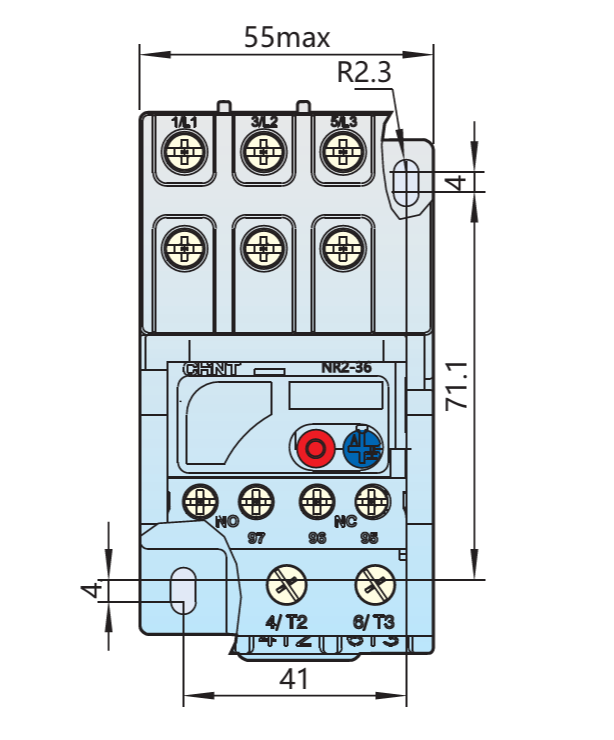

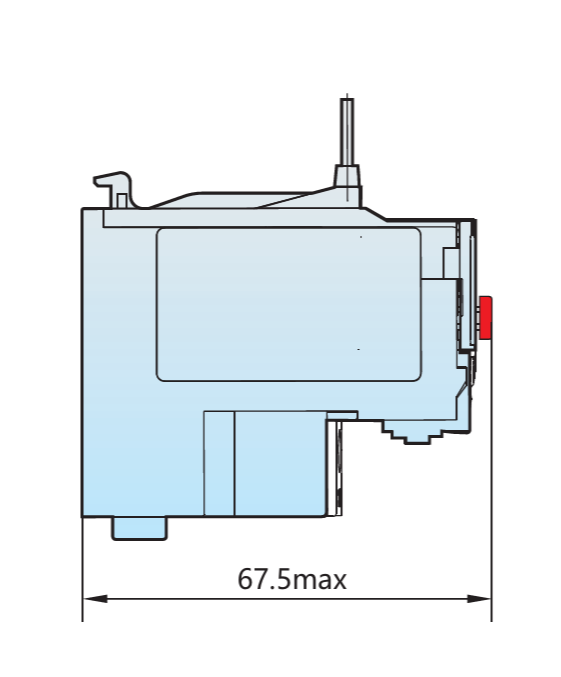

| Тип контактора и теплового реле | NR2-11.5 | NR2-25 | NR2-36 | NR2-93 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| NC6-09 | NC1/CJX2-09-25 | NC1/CJX2-32 | NC7-09-22 | NC7-25-32 |
NC1/CJX2-32 NC7-32-38 | NC1/CJX2-40-65 | NC1/CJX2-80-95 | 5NC7-40-65 | NC7-80-95 | |
| A max (мм) | 50 | 47 | 57 | 47 | 57 | 58 | 77 | 87 | 77 | 87 |
| B max (мм) | 119 | 122 | 135 | 125 | 135 | 142 | 178 | 178 | 178 | 178 |
| C max (мм) | 74 | 102 | 115 | 102 | 115 | 102 | 128 | 128 | 128 | 128 |
▶ Степень защиты: IP20 (лицевая сторона)
▶ Рабочая температура: от -5°С до +40°С, среднесуточная температура не более +35°С
▶ Высота над уровнем моря: не более 2000м
▶ Допустимая влажность: в месте установки не должна превышать 50% при температуре 40°С
▶ Уклон монтажной поверхности относительно вертикальной плоскости: не более 5°
▶ Место эксплуатации: без механических воздействий, ударов и вибрации
▶ Степень загрязнения: 3
▶ Категория размещения: III
