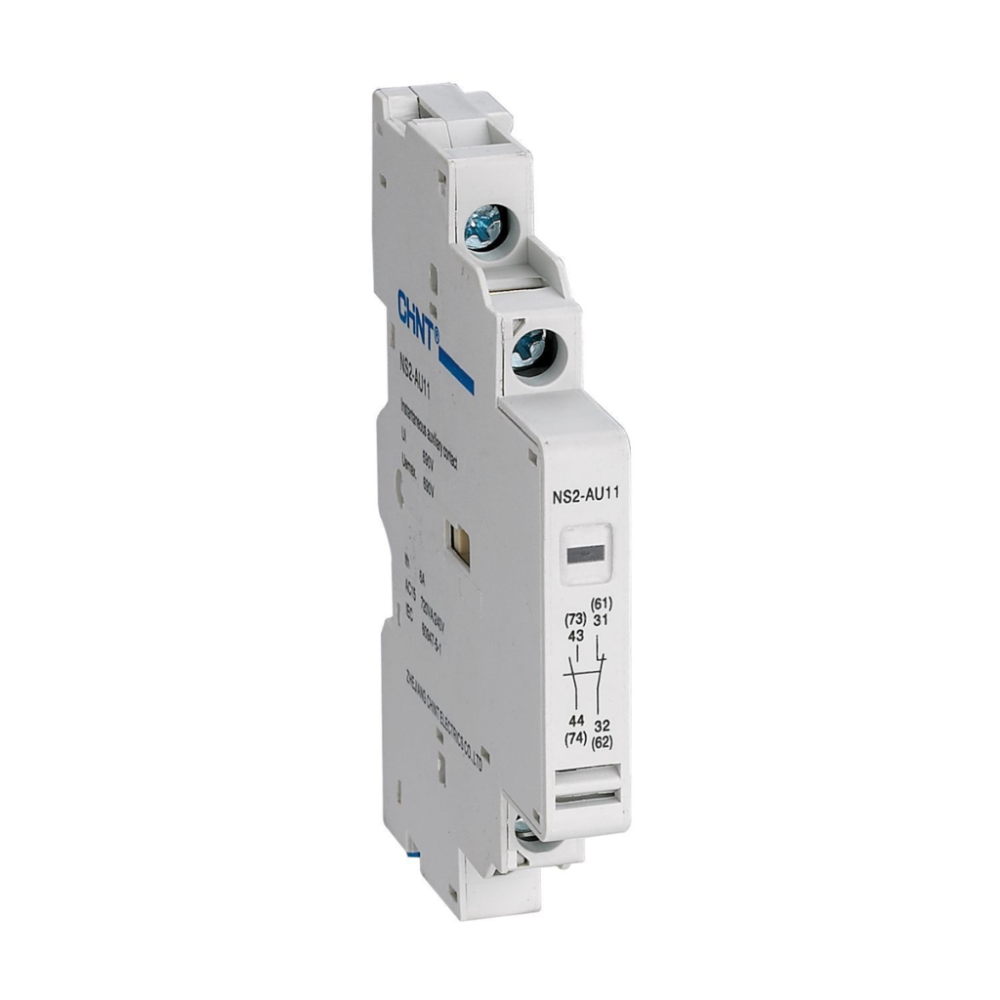

NS2-AU
X
для NS2 -
X
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Доп.контакты
| Наименование аксессуаров | Исполнение автоматического выключателя | Технические характеристики аксессуаров | |||
|---|---|---|---|---|---|
|
NS2-25 NS2-32 |
NS2-25X NS2-32X | NS2-32H | NS2-80 | ||
| Расцепитель минимального напряжения | NS2-UV110 | NS2-UV110 | NS2-UV110 | NS2-UV110 | 110-115В 50Гц; 127В 60Гц |
| NS2-UV220 | NS2-UV220 | NS2-UV220 | NS2-UV220 | 220-240В 50Гц | |
| NS2-UV380 | NS2-UV380 | NS2-UV380 | NS2-UV380 | 380-400В 50Гц; 440В 60Гц | |
| Независимый расцепитель | NS2-SH110 | NS2-SH110 | NS2-SH110 | NS2-SH110 | 110-115В 50Гц; 127В 60Гц |
| NS2-SH220 | NS2-SH220 | NS2-SH220 | NS2-SH220 | 220-240В 50Гц | |
| NS2-SH380 | NS2-SH380 | NS2-SH380 | NS2-SH380 | 380-400В 50Гц; 440В 60Гц | |
|
Вспомогательные контакты (установка спереди) | NS2-AE20 | NS2-AE20 | NS2-AE20 | NS2-AE20 | 2НО |
| NS2-AE11 | NS2-AE11 | NS2-AE11 | NS2-AE11 | 1НО+1НЗ | |
|
Вспомогательные контакты (установка сбоку) | NS2-AU20 | NS2-AU20 | NS2-AU20 | NS2-AU20(NS2-80) | 2НО |
| NS2-AU11 | NS2-AU11 | NS2-AU11 | NS2-AU11(NS2-80) | 1НО+1НЗ | |
| Вспомогательные контакты и контакты аварийного срабатывания | NS2-FA0110 | NS2-FA0110 | NS2-FA0110 | - | - |
| NS2-FA0101 | NS2-FA0101 | NS2-FA0101 | - | - | |
| NS2-FA1010 | NS2-FA1010 | NS2-FA1010 | - | - | |
| NS2-FA1001 | NS2-FA1001 | NS2-FA1001 | - | - | |
| Защитная монтажная коробка (IP55) | NS2-MC | WPB-1 | - | - | - |
| Защитная монтажная коробка (IP55) с кнопкой аварийной остановки | NS2-MC01 | - | - | - | - |
Примечание. Если необходимо заказать контакт NS2-AU для выключателя NS2-80, то необходимо обязательно указать, что он предназначен именно для NS2-80, например NS2-AU11 (NS2-80)
Характеристики
▶ Номинальное напряжение изоляции (Ui), В: 690
▶ Номинальное импульсное выдерживаемое напряжение (Uimp), кВ: 6
▶ Напряжение срабатывания расцепителя: (0,35-0,70) Us
Принцип действия
При снижении напряжение в диапазоне от 70% до 35% от номинального расцепитель минимального напряжения выдает сигнал ни отключение выключателя. Пока напряжение питания расцепителя минимального напряжения составляет менее 35% номинального напряжения, он препятствует включению выключателя. Включить выключатель возможно только тогда, когда питания станет более 85 % номинального напряжения.
Характеристики
▶ Номинальное напряжение изоляции (Ui), В: 690
▶ Номинальное импульсное выдерживаемое напряжение (Uimp), кВ: 6
▶ Напряжение срабатывания расцепителя: (0,70-1,1) Us
Характеристики
▶ Номинальное напряжение изоляции Ui (В): 250
▶ Номинальное импульсное выдерживаемое напряжение Uimp (кВ): 2,5
▶ Условный тепловой ток (Ith), A: 2,5
Номинальный рабочий ток Ie и коммутируемая мощность вспомогательных контактов в категории применения
| Категория применения | AC-15 | DC-13 | |||||
|---|---|---|---|---|---|---|---|
| Номинальное рабочие напряжения (Ue), В | 24 | 48 | 110/127 | 230/240 | 24 | 48 | 60 |
| Номинальный рабочий ток (Ie), А | 2 | 1.25 | 1 | 0.5 | 1 | 0.3 | 0,15 |
| Номинальная мощность (Р), Вт | 48 | 60 | 127 | 120 | 24 | 15 | 9 |
Характеристики
▶ Номинальное напряжение изоляции Ui (В): 690
▶ Номинальное импульсное выдерживаемое напряжение Uimp (кВ): 4
▶ Условный тепловой ток (Ith), A: 6
Номинальный рабочий ток Ie и коммутируемая мощность вспомогательных контактов в категории применения
| Категория применения | AC-15 | DC-13 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальное рабочие напряжения (Ue), В | 48 | 110/127 | 230/240 | 380/415 | 440 | 500 | 690 | 24 | 48 | 60 | 110 | 220 |
| Номинальный рабочий ток (Ie), А | 6 | 4,5 | 3,3 | 2,2 | 1,5 | 1 | 0,6 | 6 | 5 | 3 | 1,3 | 0,5 |
| Номинальная мощность (Р), Вт | 300 | 500 | 720 | 850 | 660 | 500 | 400 | 140 | 240 | 180 | 140 | 120 |
Характеристики
▶ Номинальное напряжение изоляции (Ui), В: 690
▶ Номинальное импульсное выдерживаемое напряжение (Uimp), кВ:
- контактов аварийного срабатывания - 2,5
- вспомогательных контактов - 4
▶ Условный тепловой ток (Ith), A:
- контактов аварийного срабатывания - 2,5
- вспомогательных контактов - 6
Номинальный рабочий ток Ie и коммутируемую мощность вспомогательных контактов NS2-FA в категории применения аналогичны данным для контактов NS2-AE, приведенным в таблице выше, данные для контактов аварийного срабатывания NS2-FA приведены в следующей таблице.
Номинальный рабочий ток Ie и коммутируемая мощность вспомогательных контактов в категории применения
| Категория применения | AC-15 | DC-13 | |||||
|---|---|---|---|---|---|---|---|
| Номинальное рабочие напряжения (Ue), В | 24 | 48 | 110/127 | 230/240 | 24 | 48 | 60 |
| Номинальный рабочий ток (Ie), А | 1,5 | 1 | 0,5 | 0,3 | 1 | 0,3 | 0,15 |
| Номинальная мощность (Р), Вт | 36 | 48 | 72 | 72 | 24 | 15 | 9 |
| Износостойкость, кол-во циклов | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
Характеристики вспомогательных контактов в режиме редких коммутаций
| Категория применения | Включение | Отключение | Количество циклов включений-отключений и частота циклов в минуту | ||||||
|---|---|---|---|---|---|---|---|---|---|
| I/Ie | U/Ue | cosj = 0,95 | I/Ie | U/Ue | cosj = 0,95 | Количество циклов | Частота включений - отключений, циклов в минуту | Время выдержки под током, секунд | |
| AC-14 | 6 | 1,1 | 0,7 | 6 | 1,1 | 0,7 | 10 | 2 | 0,05 |
| AC-15 | 10 | 1,1 | 0,3 | 10 | 1,1 | 0,3 | 10 | 2 | 0,05 |
| DC-13 | 1,1 | 1,1 | 6Pe | 1,1 | 1,1 | 6Pe | 10 | 2 | 0,05 |
| Модель аксессуара | Модель предохранителя | Номинальный ток соответствующего предохранителя A | Номинальный ограниченный ток короткого замыкания Iq кА | Степень защиты |
|---|---|---|---|---|
| NS2-AE20,AE11 | gG, RT36-00 | 6 | 1 | IP20 |
| NS2-AU20,AU11 | 10 | |||
| NS2-AU20,AU11 |
| Изображение аксессуара | Обозначение аксессуара | Обозначение аксессуара | Обозначение аксессуара | Степень защиты |
|---|---|---|---|---|
|
| NS2-MC | Пылевлагозащищенная коробка | Белая | IP55 |
|
| WPB-1 | Пылевлагозащищенная с кнопкой аварийной остановки | Желтая | IP55 |
