Описание

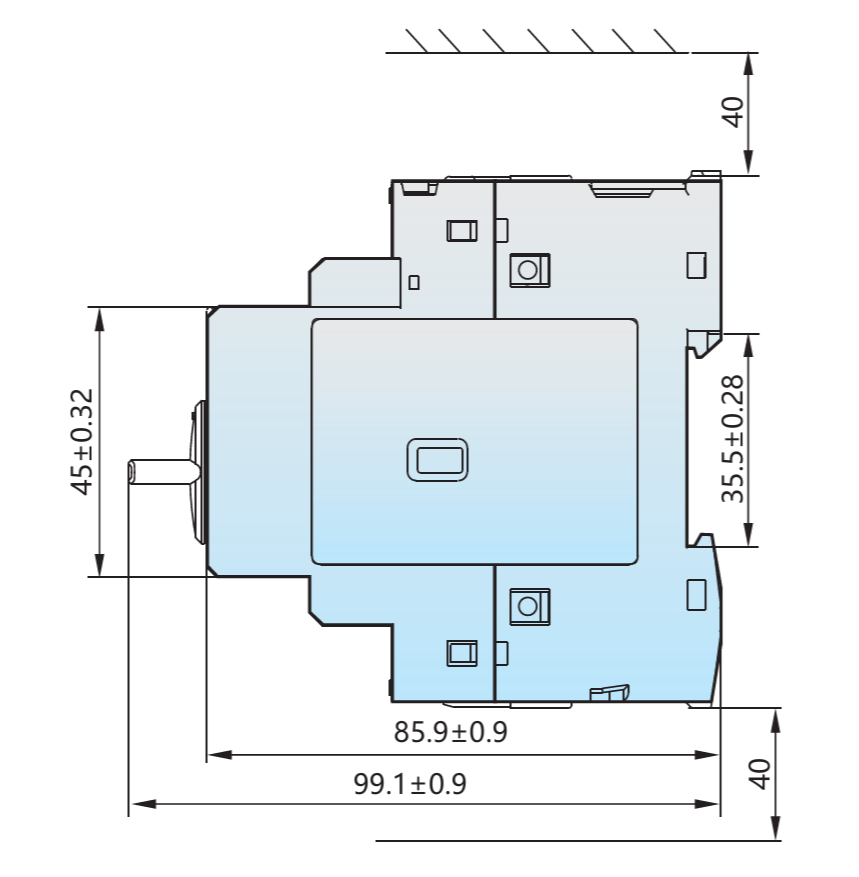

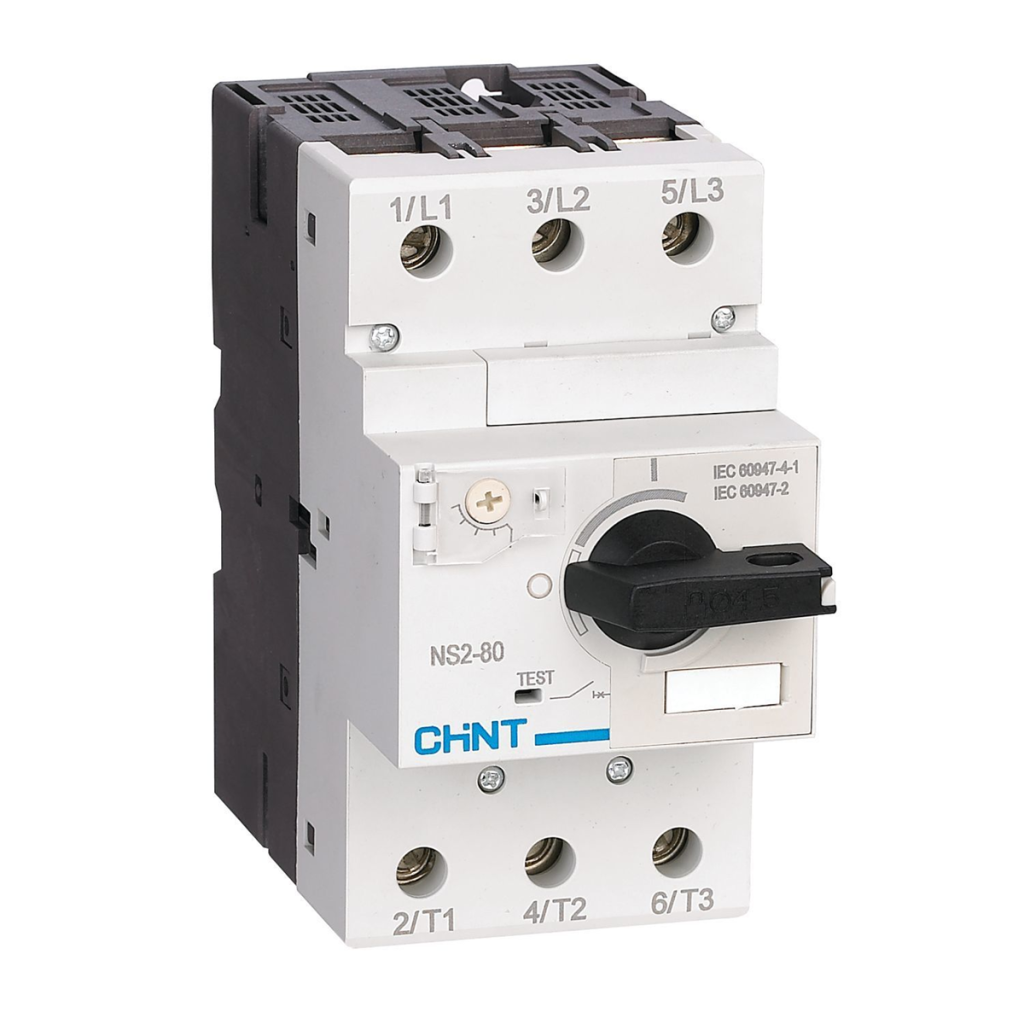

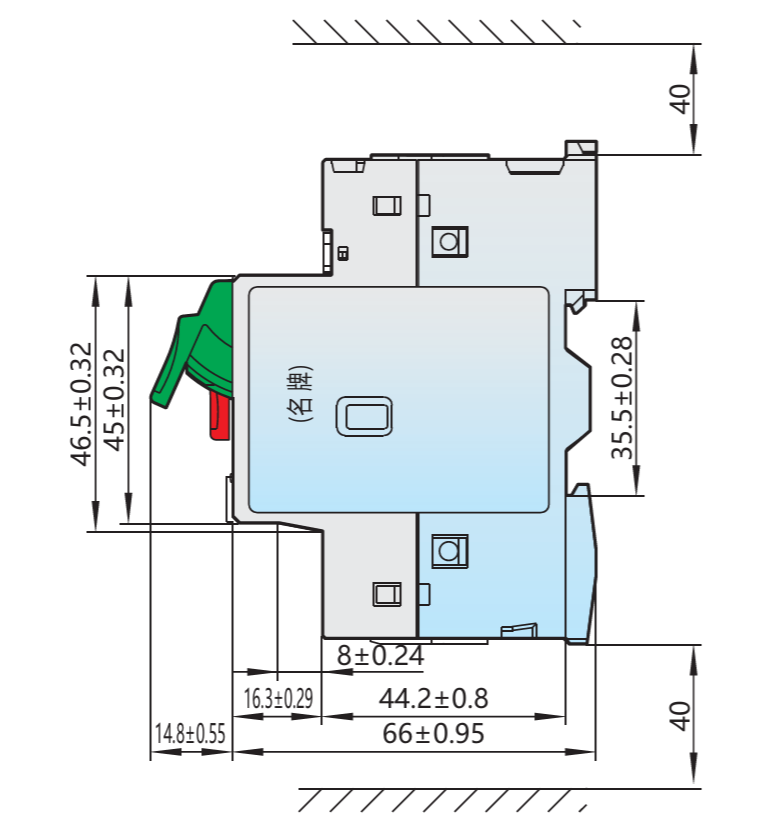

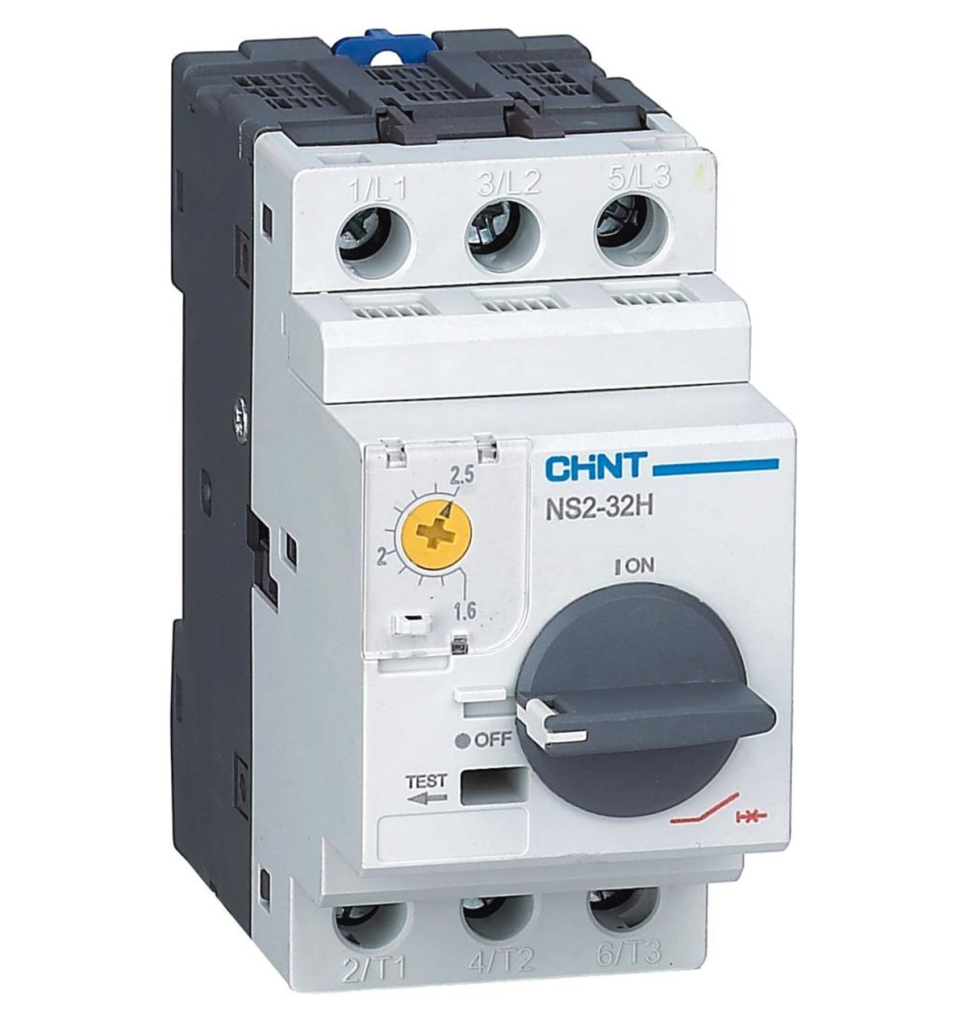

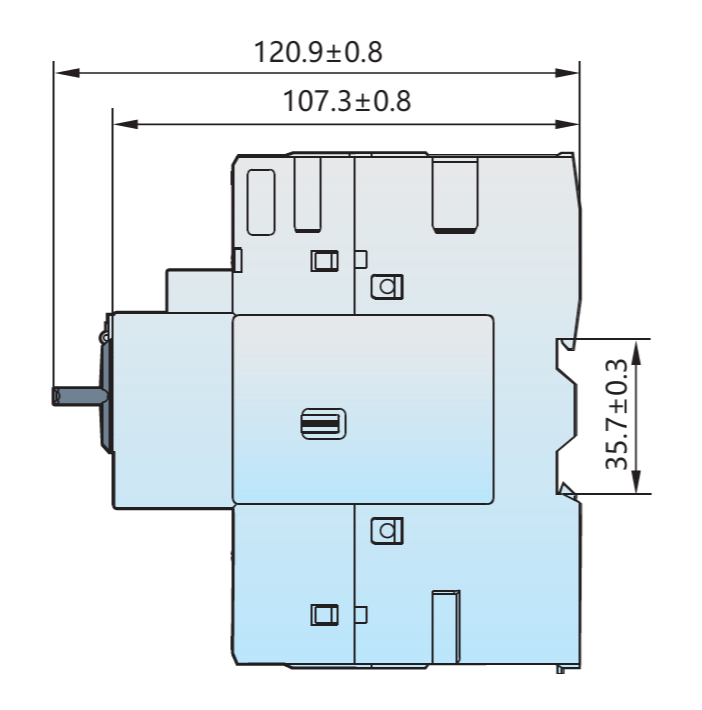

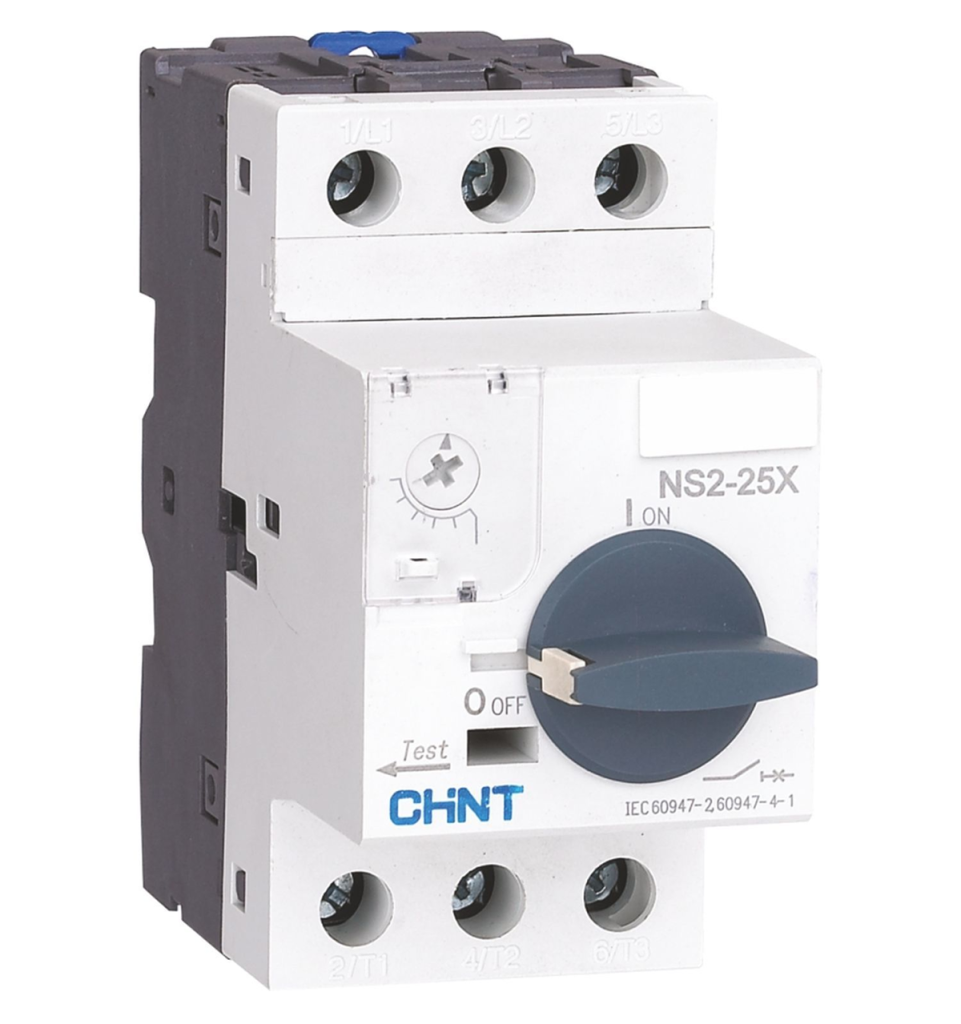

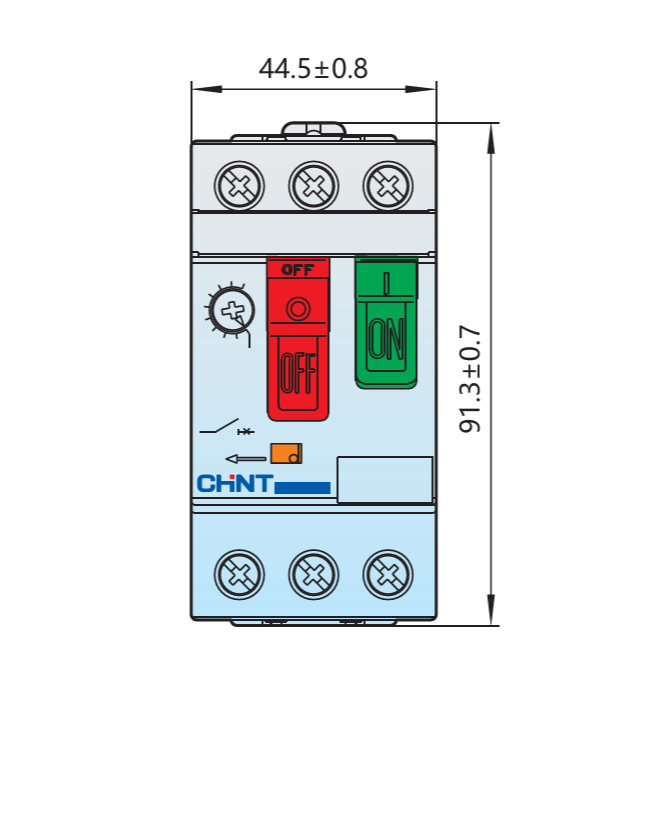

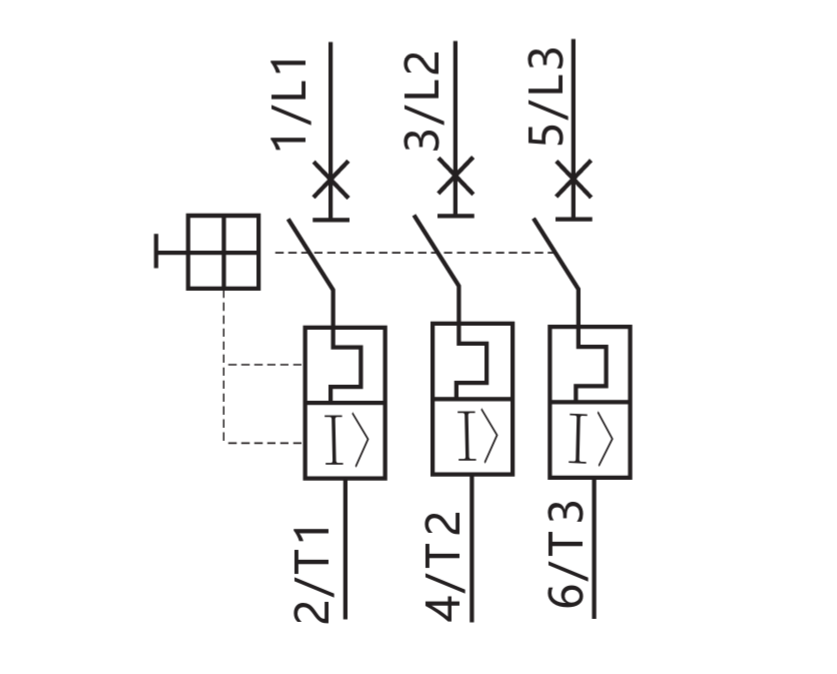

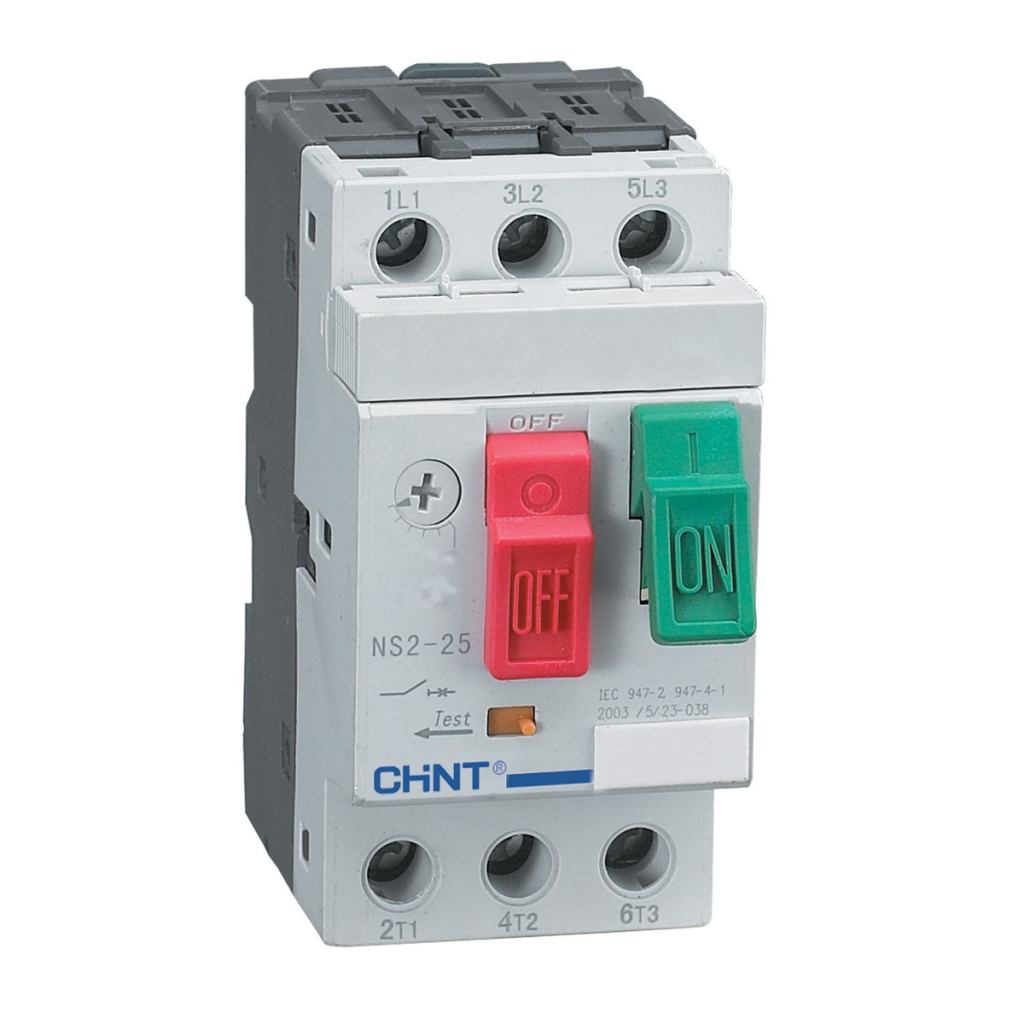

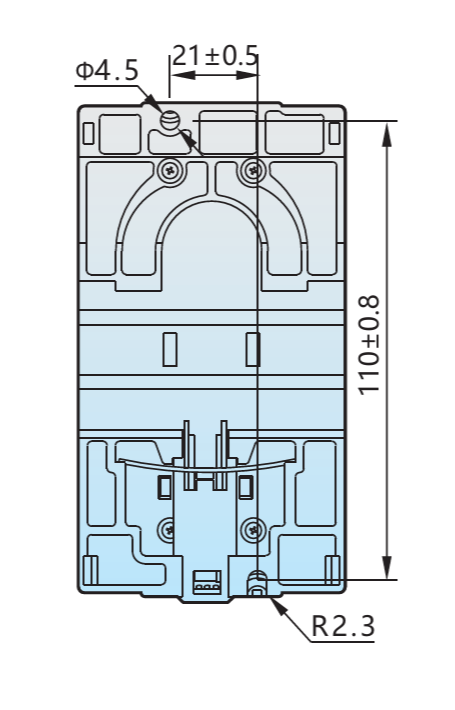

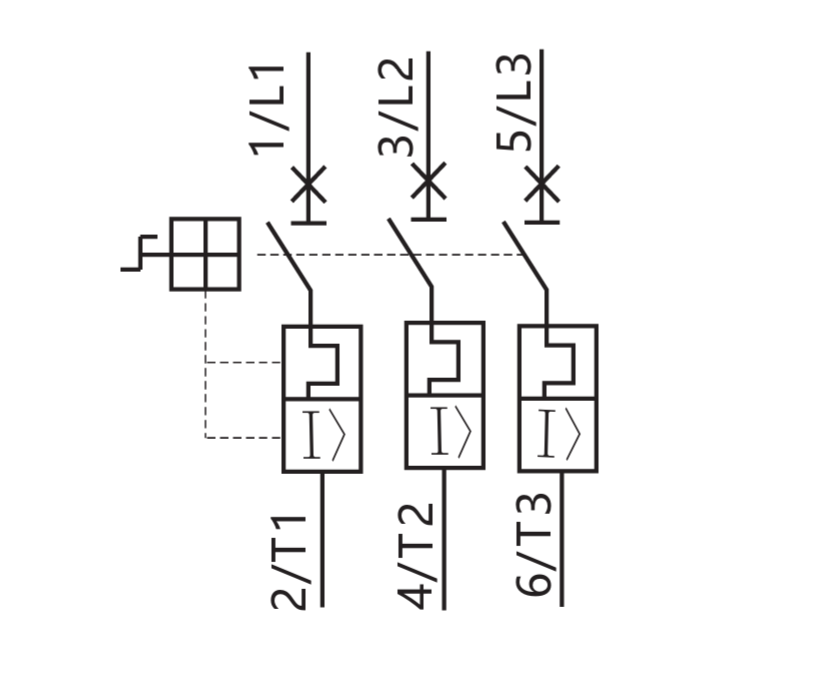

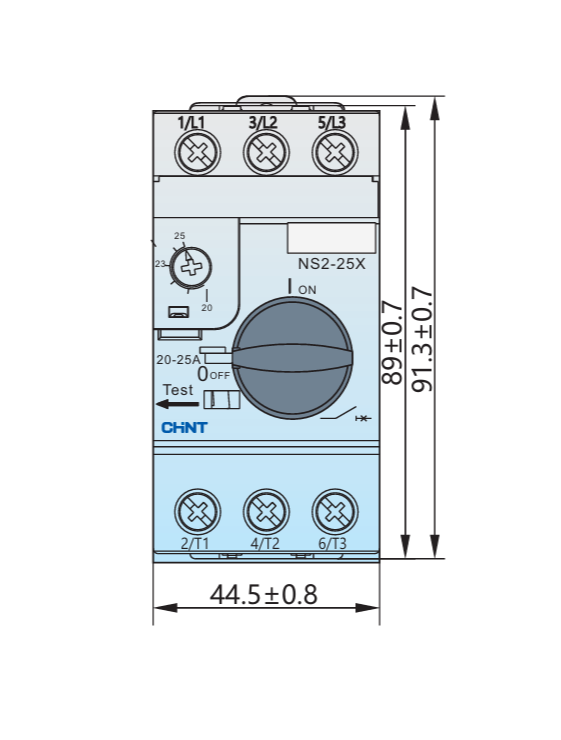

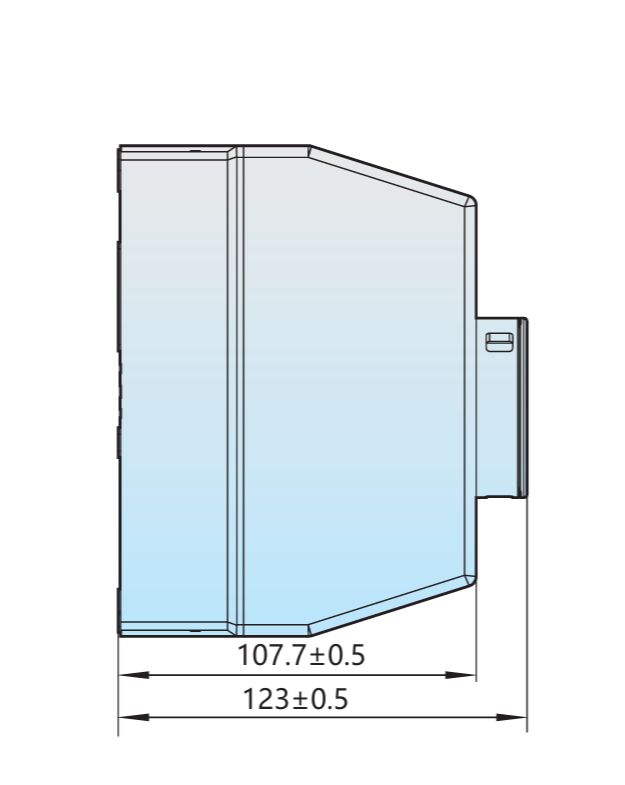

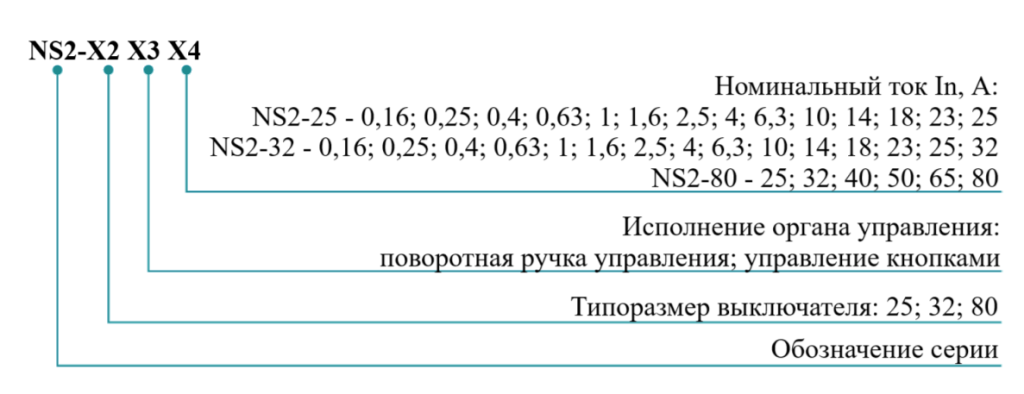

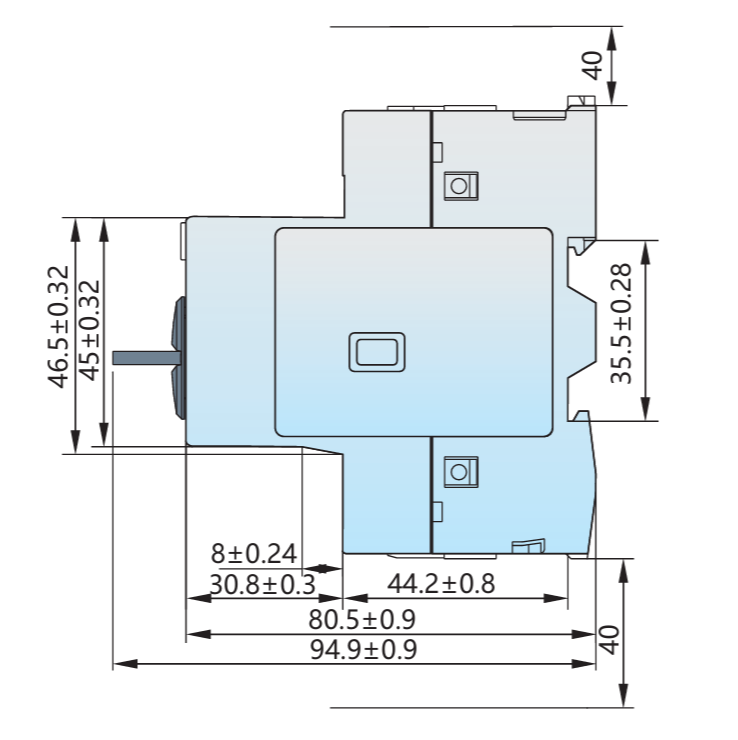

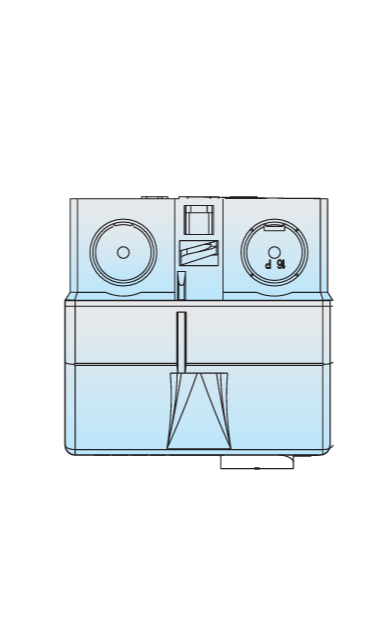

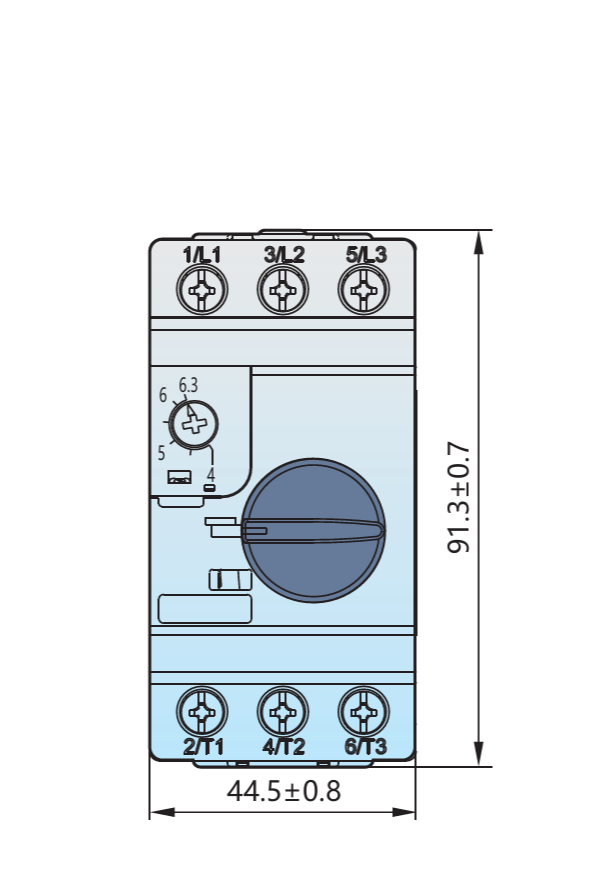

Пускатели для управления и защиты двигателей NS2
Автоматические выключатели серии NS2 предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 690В и номинальным током до 80А для защиты от перегрузки, обрыва фазы, защиты от короткого замыкания и управления редкими пусками двигателей, а также может использоваться для защиты распределительных линий, трехфазных асинхронных двигателей с короткозамкнутым ротором и прочих нагрузок.
| Название параметра | Значение | ||
|---|---|---|---|
| Соответствие стандартам | ГОСТ IEC 60947-1; ГОСТ IEC 60947-2 | ||
| Номинальный ток типоразмера (Inm), А | 25 (NS2-25; 25X); 32 (NS2-32, 32X NS2-32H); 80(NS2-80) | ||
| Номинальный ток выключателя In(A) | См. таблицу «Технические характеристики» | ||
| Диапазон регулировки уставки тока расцепителя, А | См. таблицу «Технические характеристики» | ||
| Количество полюсов | 3 | ||
| Номинальное рабочее напряжение (Ue), В | АС230/240, АС400/415, АС440, АС500, АС690 | ||
| Номинальное напряжение изоляции (Ui), В | 690 | ||
| Номинальное импульсное напряжение (Uimp), кВ | 8 | ||
| Номинальная частота (f), Гц | 50/60 | ||
| Номинальная наибольшая предельная отключающая способность (Icu), кА | См. таблицу «Технические характеристики» | ||
| Номинальная наибольшая рабочая отключающая способность (Ics), кА | См. таблицу «Технические характеристики» | ||
| Категория применения | АС-3 | ||
| Частота включений в час, циклов/час | ≤30(NS2-25; NS2-32); ≤25 (NS2-80) | ||
| Совместимые серии контакторов | NC1, NC8 | ||
| Степень загрязнения | 3 | ||
| Категория размещения | III | ||
| Установка и присоединение | Установка | На DIN-рейку 35 мм | |
| Макс. количество проводников (проводов/шин), присоединяемых к одному зажиму, штук | NS2-25; NS2-32 | 2 | |
| NS2-80 | 1 | ||
| Сечение медного кабеля, мм2 | NS2-25; NS2-32 | 1÷6 | |
| NS2-80 | 2÷25 | ||
| Крепление клемм винтом (или болтом), размер | NS2-25; NS2-32 | M4 | |
| NS2-80 | M8 | ||
| Длина зачистки проводника от изоляции перед вводом в клемму, мм | NS2-25; NS2-32 | 10 | |
| NS2-80 | 15 | ||
| Момент затяжки винтов, Нм | NS2-25; NS2-32 | 1,7 | |
| NS2-80 | 6 | ||
| Исполнение автоматического выключателя | Ном. ток, А | Диапазон регулирования тока теплового расцепителя, А |
Ном. предельная наибольшая откл. способность Icu, кА Ном. наибольшая рабочая откл. способность Ics, кА | Зона ионизации, мм | |||
|---|---|---|---|---|---|---|---|
| AC 400/415В | AC 690В | ||||||
| Icu | Ics | Icu | Ics | ||||
| NS2-25(X) | 0,16 | 0,1-0,16 | 100 | 100 | 100 | 100 | 40 |
| NS2-25(X) | 0,25 | 0,16-0,25 | 100 | 100 | 100 | 100 | 40 |
| NS2-25(X) | 0,4 | 0,25-0,4 | 100 | 100 | 100 | 100 | 40 |
| NS2-25(X) | 0,63 | 0,4-0,63 | 100 | 100 | 100 | 100 | 40 |
| NS2-25(X) | 1 | 0,63-1 | 100 | 100 | 100 | 100 | 40 |
| NS2-25(X) | 1,6 | 1-1,6 | 100 | 100 | 100 | 100 | 40 |
| NS2-25(X) | 2,5 | 1,6-2,5 | 100 | 100 | 3 | 2,25 | 40 |
| NS2-25(X) | 4 | 2,5-4 | 100 | 100 | 3 | 2,25 | 40 |
| NS2-25(X) | 6,3 | 4-6,3 | 100 | 100 | 3 | 2,25 | 40 |
| NS2-25(X) | 10 | 6-10 | 100 | 100 | 3 | 2,25 | 40 |
| NS2-25(X) | 14 | 9-14 | 15 | 7,5 | 3 | 2,25 | 40 |
| NS2-25(X) | 18 | 13-18 | 15 | 7,5 | 3 | 2,25 | 40 |
| NS2-25(X) | 23 | 17-23 | 15 | 6 | 3 | 2,25 | 40 |
| NS2-25(X) | 25 | 20-25 | 15 | 6 | 3 | 2,25 | 40 |
| NS2-32(X) | 32 | 24-32 | 10 | 5 | 3 | 2,25 | 40 |
| NS2-32H | 0,16 | 0,1-0,16 | 100 | 100 | 100 | 100 | 40 |
| NS2-32H | 0,25 | 0,16-0,25 | 100 | 100 | 100 | 100 | 40 |
| NS2-32H | 0,4 | 0,25-0,4 | 100 | 100 | 100 | 100 | 40 |
| NS2-32H | 0,63 | 0,4-0,63 | 100 | 100 | 100 | 100 | 40 |
| NS2-32H | 1 | 0,63-1 | 100 | 100 | 100 | 100 | 40 |
| NS2-32H | 1,6 | 1-1,6 | 100 | 100 | 100 | 100 | 40 |
| NS2-32H | 2,5 | 1,6-2,5 | 100 | 100 | 4 | 4 | 40 |
| NS2-32H | 4 | 2,5-4 | 100 | 100 | 4 | 4 | 40 |
| NS2-32H | 6,3 | 4-6,3 | 100 | 100 | 4 | 4 | 40 |
| NS2-32H | 10 | 6-10 | 100 | 100 | 4 | 4 | 40 |
| NS2-32H | 14 | 9-14 | 50 | 25 | 4 | 4 | 40 |
| NS2-32H | 18 | 13-18 | 50 | 25 | 4 | 4 | 40 |
| NS2-32H | 23 | 17-23 | 50 | 25 | 4 | 4 | 40 |
| NS2-32H | 25 | 20-25 | 50 | 25 | 4 | 4 | 40 |
| NS2-32H | 32 | 24-32 | 50 | 25 | 4 | 4 | 40 |
| NS2-80 | 25 | 20-25 | 50 | 17,5 | 4 | 2 | 50 |
| NS2-80 | 32 | 23-32 | 50 | 17,5 | 4 | 2 | 50 |
| NS2-80 | 40 | 30-40 | 50 | 17,5 | 4 | 2 | 50 |
| NS2-80 | 50 | 37-50 | 50 | 17,5 | 4 | 2 | 50 |
| NS2-80 | 65 | 48-65 | 50 | 17,5 | 4 | 2 | 50 |
| NS2-80 | 80 | 63-80 | 50 | 17,5 | 4 | 2 | 50 |
| Исполнение автоматического выключателя | Номинальный ток, А | Диапазон регулирования тока теплового расцепителя, А | Мощности стандартных трёхфазных двигателей | |||||
|---|---|---|---|---|---|---|---|---|
| Категория применения AC-3, 50/60Гц | ||||||||
| 230/240В | 440В | 415В | 440В | 500В | 690В | |||
|
NS2-25(X) NS2-32H | 0,16 | 0,1-0,16 | - | - | - | - | - | - |
| 0,25 | 0,16-0,25 | - | - | - | - | - | - | |
| 0,4 | 0,25-0,4 | - | - | - | - | - | - | |
| 0,63 | 0,4-0,63 | - | - | - | - | - | 0,37 | |
| 1 | 0,63-1 | - | - | - | 0,37 | 0,37 | 0,55 | |
| 1,6 | 1-1,6 | - | 0,37 | - | 0,55 | 0,75 | 1,1 | |
| 2,5 | 1,6-2,5 | 0,37 | 0,75 | 0,75 | 1,1 | 1,1 | 1,5 | |
| 4 | 2,5-4 | 0,75 | 1,5 | 1,5 | 1,5 | 1,5 | 3 | |
| 6,3 | 4-6,3 | 1,1 | 2,2 | 2,2 | 3 | 3,7 | 4 | |
| 10 | 6-10 | 2,2 | 4 | 4 | 4 | 5,5 | 7,5 | |
| 14 | 9-14 | 3 | 5,5 | 5,5 | 7,5 | 7,5 | 9 | |
| 18 | 13-18 | 4 | 7,5 | 9 | 9 | 9 | 11 | |
| 23 | 17-23 | 5,5 | 11 | 11 | 11 | 11 | 15 | |
| 25 | 20-25 | 5,5 | 11 | 11 | 11 | 15 | 18,5 | |
| 22 | 4-32 | 7,5 | 15 | 15 | 15 | 18,5 | 25 | |
| NS2-80 | 25 | 20-25 | - | 11 | 11 | - | - | 18,5 |
| 32 | 23-32 | - | 15 | 15 | - | - | 22 | |
| 40 | 30-40 | - | 18,5 | 18,5 | - | - | 37 | |
| 50 | 37-50 | - | 22 | 22 | - | - | 45 | |
| 65 | 48-65 | - | 30 | 30 | - | - | 55 | |
| 80 | 63-80 | - | 37 | 37 | - | - | 63 | |
Примечание: Если пускатель используется в линии с наличием токов высших гармоник (например, генерируемыми преобразователем частоты или другим оборудованием), характеристики выключателя следует выбирать в соответствии с реальной ситуацией в соответствии с номинальным током защищаемого двигателя, рекомендуется увеличить его в 1,3÷1,9 раза. Например, номинальный ток двигателя составляет 1,1 А, для линий без токов высших гармоник следует выбирать выключатель с диапазоном регулирования расцепителя 1÷1,6 А, для линий с токами высших гармоник рекомендуемый диапазон регулирования расцепителя 1,6÷2,5 А.
| № | Испытательный ток перегрузки, кратный In | Условия испытаний | Время воздействия | Результат испытаний | Температура окружающего воздуха | ||
|---|---|---|---|---|---|---|---|
| 1 | 1,05 | Холодное состояние | t ≥ 2 часов | Несрабатывание | +20±2°С | ||
| 2 | 1,20 |
Нагретое состояние (непосредственно после п. 1) | t < 2 часов | Срабатывание | +20±2°С | ||
| 3 | 1,50 |
Нагретое состояние (непосредственно после п. 1) | Класс защиты | 10А | t ≥ 2 мин. | Срабатывание | +20±2°С |
| t < 4 мин. | |||||||
| 4 | 7,20 | Холодное состояние | Класс защиты | 10А | 2 с < t ≤ 10 с | Срабатывание | +20±2°С |
| 10 | 4с < t ≤ 10 с | ||||||
| № | Испытательный ток перегрузки, кратный In | Условия испытаний | Время воздействия | Результат испытаний | Температура окружающего воздуха | |
|---|---|---|---|---|---|---|
| Любые 2 фазы | Пропадающая фаза | |||||
| 1 | 1,00 | 0,9 | Холодное состояние | t ≥ 2 часов | Несрабатывание | +20±2°С |
| 2 | 1,15 | 0 |
Нагретое состояние (непосредственно после п. 1) | t < 2 часов | Срабатывание | +20±2°С |
| № | Испытательный ток перегрузки, кратный In | Условия испытаний | Время воздействия | Результат испытаний | Температура окружающего воздуха |
|---|---|---|---|---|---|
| 1 | 1,00 | Холодное состояние | t ≥ 2 часов | Несрабатывание | +40±2°С |
| 2 | 1,20 | Нагретое состояние (непосредственно после п. 1) | t < 2 часов | Срабатывание | +40±2°С |
| 3 | 1,50 | Нагретое состояние (после пропускания 1,0-кратного тока уставки достигает теплового равновесия) | t < 2 мин. | Срабатывание | +40±2°С |
| 4 | 1,05 | Холодное состояние | t ≥ 2 часов | Несрабатывание | -5±2°С |
| 5 | 1,30 | Нагретое состояние (непосредственно после п. 1) | t < 2 часов | Срабатывание | -5±2°С |
| 6 | 1,30 | Нагретое состояние (после пропускания 1,0-кратного тока уставки достигает теплового равновесия) | t < 4 мин. | Срабатывание | -5±2°С |
<
| Исполнение автоматического выключателя | Номинальный ток, А | Диапазон регулирования тока теплового расцепителя, А | Уставка тока мгновенного срабатывания Ii (A) |
|---|---|---|---|
|
NS2-25(X) NS2-32H | 0,16 | 0,1-0,16 | 1,5 |
| 0,25 | 0,16-0,25 | 2,4 | |
| 0,4 | 0,25-0,4 | 5 | |
| 0,63 | 0,4-0,63 | 8 | |
| 1 | 0,63-1 | 13 | |
| 1,6 | 1-1,6 | 22,5 | |
| 2,5 | 1,6-2,5 | 33,5 | |
| 4 | 2,5-4 | 51 | |
| 6,3 | 4-6,3 | 78 | |
| 10 | 6-10 | 138 | |
| 14 | 9-14 | 170 | |
| 18 | 13-18 | 223 | |
| 23 | 17-23 | 327 | |
| 25 | 20-25 | 327 | |
| 32 | 24-32 | 416 | |
| NS2-80 | 25 | 20-25 | 350 |
| 32 | 23-32 | 448 | |
| 40 | 30-40 | 560 | |
| 50 | 37-50 | 700 | |
| 65 | 48-65 | 910 | |
| 80 | 63-80 | 1120 |
| № | Испытательный ток перегрузки, кратный In | Условия испытаний | Время воздействия | Результат испытаний | Температура окружающего воздуха |
|---|---|---|---|---|---|
| 1 | 0,8 Ii | Холодное состояние | t≥0,2 с | Несрабатывание | +20±5°С |
| 2 | 1,2 Ii | Холодное состояние | t<0,2 с | Срабатывание | +20±5°С |
Если ожидаемый ток короткого замыкания в месте установки выключателя больше, чем его номинальная предельная отключающая способность следует выбрать по таблице ниже предохранитель для защиты выключателя от короткого замыкания. Например, можно использовать предохранители типа RT16 (NT00) типа gG.
| Исполнение автоматического выключателя | Номинальный ток, А | Диапазон регулирования тока теплового расцепителя, А | Номинальный ток защитного предохранителя, А | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 230/240В | 400/415В | 440В | 500В | 690В | ||||||||
| aM | gL/gG | aM | gL/gG | aM | gL/gG | aM | gL/gG | aM | gL/gG | |||
| NS2-25(X) | 0,16 | 0,1-0,16 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ |
| NS2-25(X) | 0,25 | 0,16-0,25 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ |
| NS2-25(X) | 0,4 | 0,25-0,4 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ |
| NS2-25(X) | 0,63 | 0,4-0,63 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ |
| NS2-25(X) | 1 | 0,63-1 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ |
| NS2-25(X) | 1,6 | 1-1,6 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ |
| NS2-25(X) | 2,5 | 1,6-2,5 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | 16 | 20 |
| NS2-25(X) | 4 | 2,5-4 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | 25 | 32 |
| NS2-25(X) | 6,3 | 4-6,3 | ★ | ★ | ★ | ★ | 50 | 63 | 50 | 63 | 32 | 40 |
| NS2-25(X) | 10 | 6-10 | ★ | ★ | ★ | ★ | 50 | 63 | 50 | 63 | 32 | 40 |
| NS2-25(X) | 14 | 9-14 | ★ | ★ | 63 | 80 | 50 | 63 | 50 | 63 | 40 | 50 |
| NS2-25(X) | 18 | 13-18 | ★ | ★ | 63 | 80 | 50 | 63 | 50 | 63 | 40 | 50 |
| NS2-25(X) | 23 | 17-23 | 80 | 100 | 80 | 100 | 63 | 80 | 50 | 63 | 40 | 50 |
| NS2-25(X) | 25 | 20-25 | 80 | 100 | 80 | 100 | 63 | 80 | 50 | 63 | 40 | 50 |
| NS2-32(X) | 32 | 24-32 | 80 | 100 | 80 | 100 | 63 | 80 | 50 | 63 | 40 | 50 |
| NS2-32H | 0,16 | 0,1-0,16 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ |
| NS2-32H | 0,25 | 0,16-0,25 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ |
| NS2-32H | 0,4 | 0,25-0,4 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ |
| NS2-32H | 0,63 | 0,4-0,63 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ |
| NS2-32H | 1 | 0,63-1 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ |
| NS2-32H | 1,6 | 1-1,6 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ |
| NS2-32H | 2,5 | 1,6-2,5 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | 20 | 25 |
| NS2-32H | 4 | 2,5-4 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | 25 | 32 |
| NS2-32H | 6,3 | 4-6,3 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | 40 | 50 |
| NS2-32H | 10 | 6-10 | ★ | ★ | ★ | ★ | ★ | ★ | 50 | 63 | 40 | 50 |
| NS2-32H | 14 | 9-14 | ★ | ★ | ★ | ★ | 50 | 63 | 50 | 63 | 50 | 63 |
| NS2-32H | 18 | 13-18 | ★ | ★ | 100 | 125 | 63 | 80 | 50 | 63 | 50 | 63 |
| NS2-32H | 23 | 17-23 | ★ | ★ | 100 | 125 | 80 | 100 | 50 | 63 | 50 | 63 |
| NS2-32H | 25 | 20-25 | ★ | ★ | 100 | 125 | 80 | 100 | 50 | 63 | 50 | 63 |
| NS2-32H | 32 | 24-32 | ★ | ★ | 100 | 125 | 80 | 100 | 50 | 63 | 50 | 63 |
| NS2-80 | 25 | 20-25 | - | - | 250 | 315 | - | - | - | - | 160 | 200 |
| NS2-80 | 32 | 23-32 | - | - | 250 | 315 | - | - | - | - | 160 | 200 |
| NS2-80 | 40 | 30-40 | - | - | 250 | 315 | - | - | - | - | 160 | 200 |
| NS2-80 | 50 | 37-50 | - | - | 250 | 315 | - | - | - | - | 200 | 250 |
| NS2-80 | 65 | 48-65 | - | - | 250 | 315 | - | - | - | - | 200 | 250 |
| NS2-80 | 80 | 63-80 | - | - | 250 | 315 | - | - | - | - | 200 | 250 |

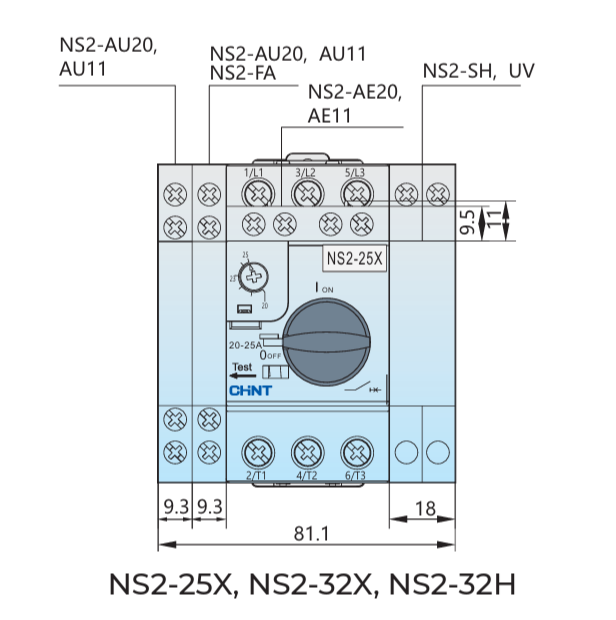

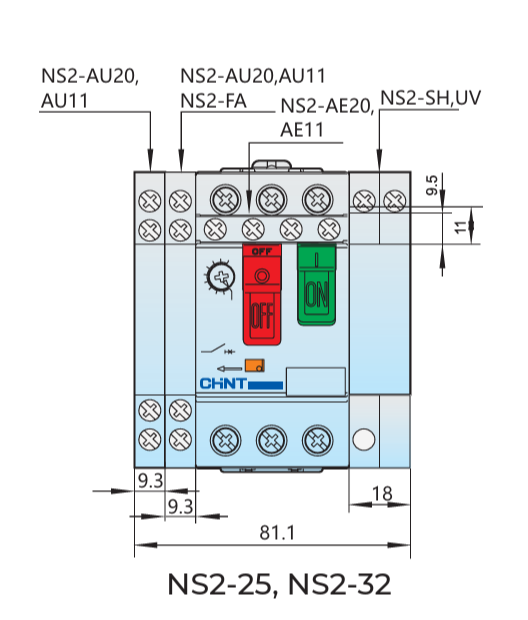

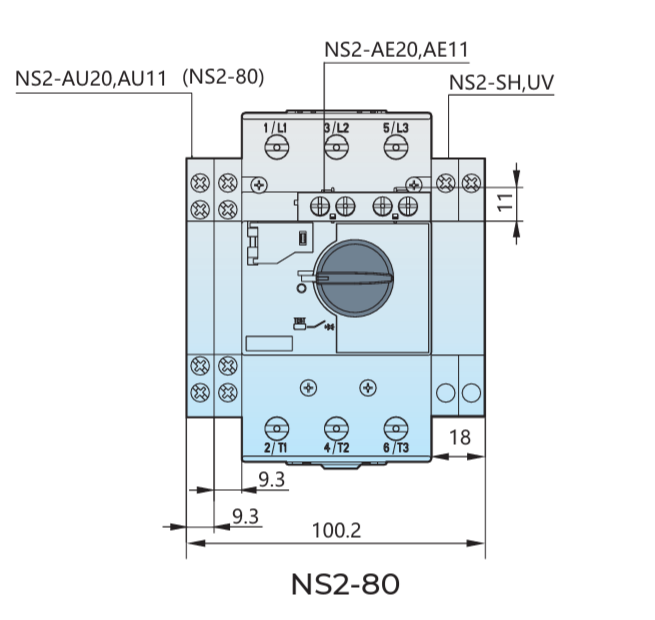

| Наименование аксессуаров | Исполнение автоматического выключателя | Технические характеристики аксессуаров | |||
|---|---|---|---|---|---|
|
NS2-25 NS2-32 |
NS2-25X NS2-32X | NS2-32H | NS2-80 | ||

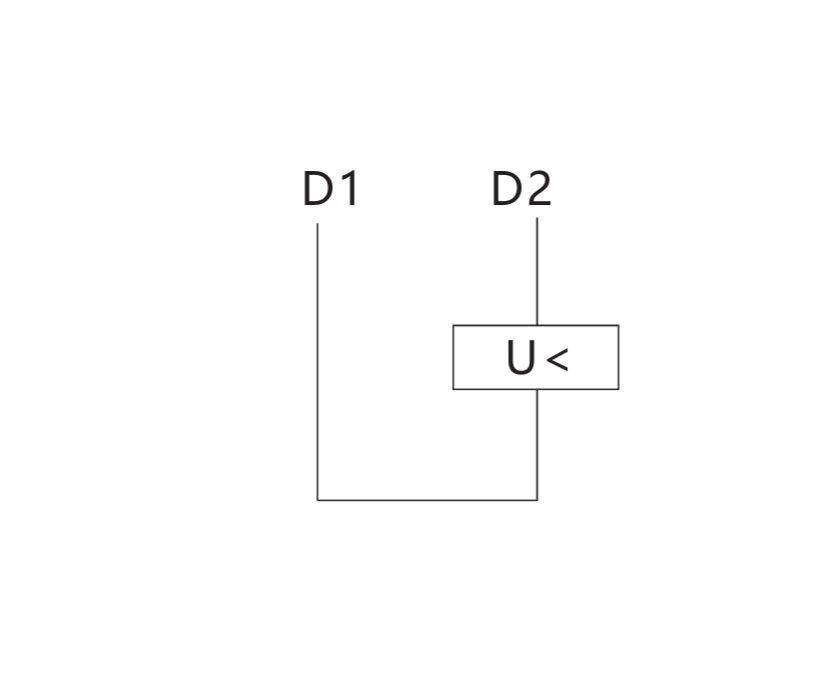

| Расцепитель минимального напряжения | NS2-UV110 | NS2-UV110 | NS2-UV110 | NS2-UV110 | 110-115В 50Гц; 127В 60Гц |
| NS2-UV220 | NS2-UV220 | NS2-UV220 | NS2-UV220 | 220-240В 50Гц | |
| NS2-UV380 | NS2-UV380 | NS2-UV380 | NS2-UV380 | 380-400В 50Гц; 440В 60Гц | |

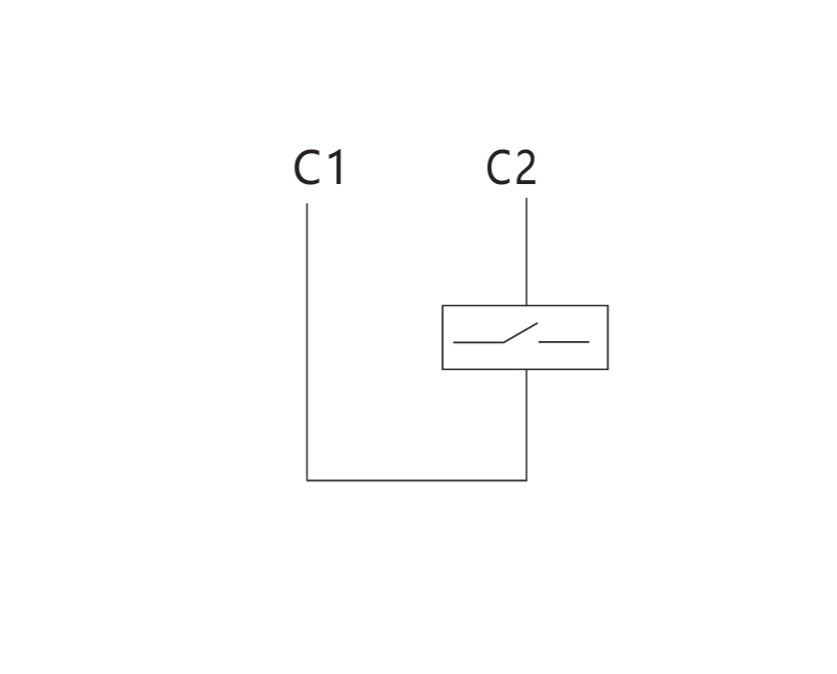

| Независимый расцепитель | NS2-SH110 | NS2-SH110 | NS2-SH110 | NS2-SH110 | 110-115В 50Гц; 127В 60Гц |
| NS2-SH220 | NS2-SH220 | NS2-SH220 | NS2-SH220 | 220-240В 50Гц | |
| NS2-SH380 | NS2-SH380 | NS2-SH380 | NS2-SH380 | 380-400В 50Гц; 440В 60Гц | |
|

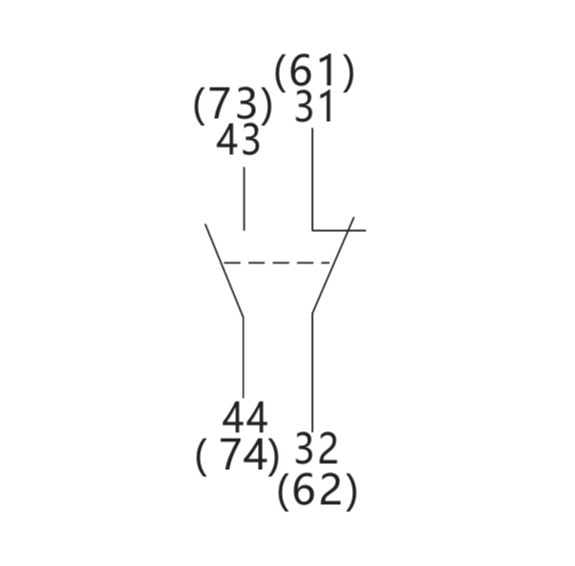

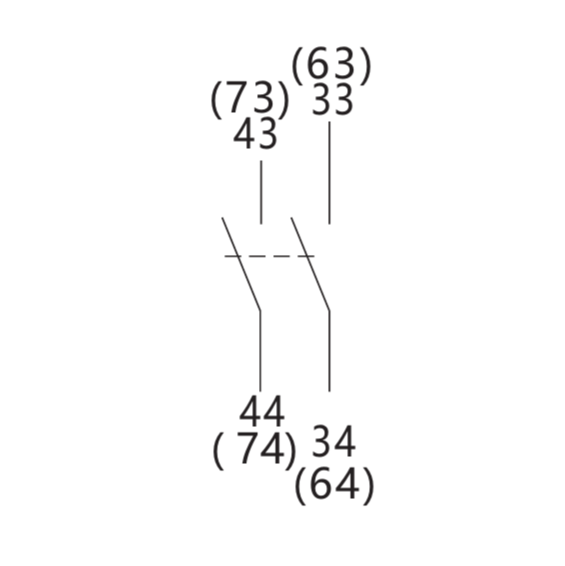

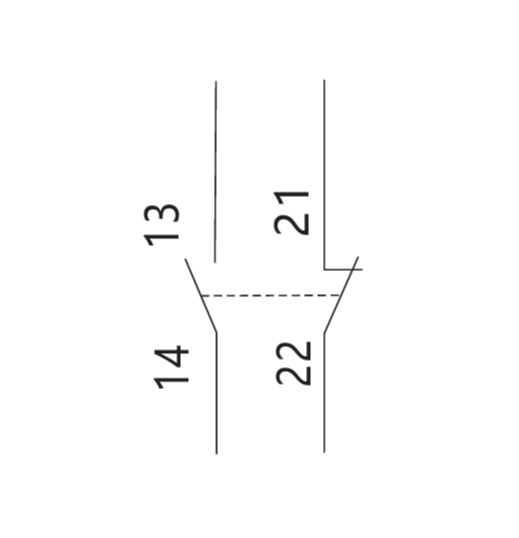

Вспомогательные контакты (установка спереди) | NS2-AE20 | NS2-AE20 | NS2-AE20 | NS2-AE20 | 2НО |
| NS2-AE11 | NS2-AE11 | NS2-AE11 | NS2-AE11 | 1НО+1НЗ | |
|
Вспомогательные контакты (установка сбоку) | NS2-AU20 | NS2-AU20 | NS2-AU20 | NS2-AU20(NS2-80) | 2НО |
| NS2-AU11 | NS2-AU11 | NS2-AU11 | NS2-AU11(NS2-80) | 1НО+1НЗ | |

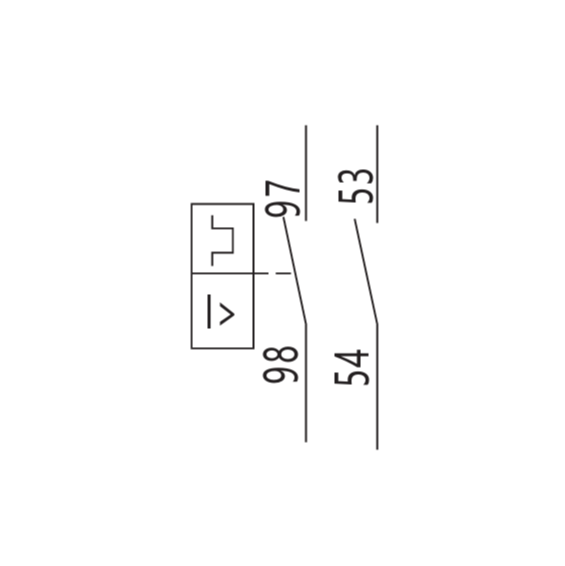

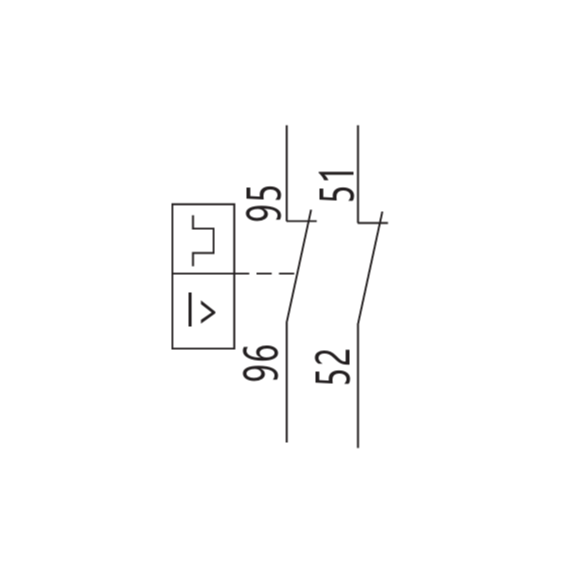

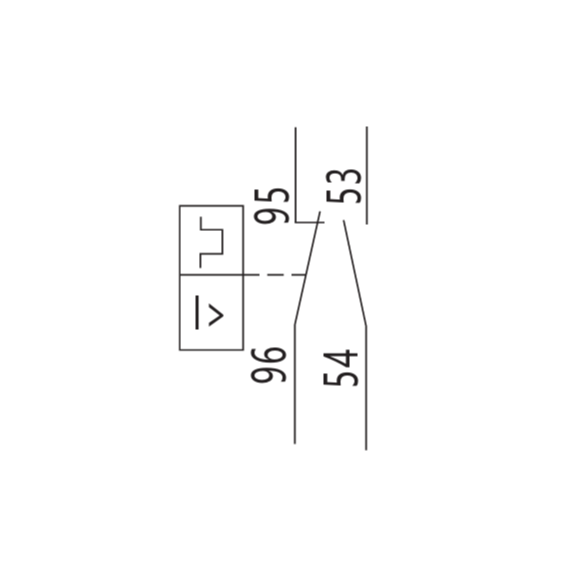

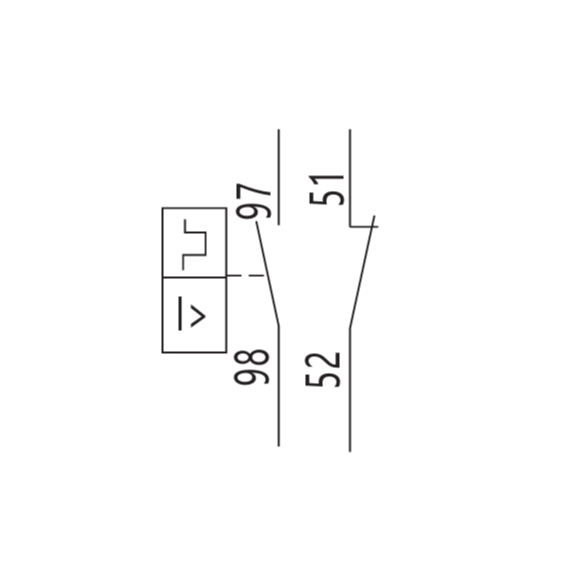

| Вспомогательные контакты и контакты аварийного срабатывания | NS2-FA0110 | NS2-FA0110 | NS2-FA0110 | - | - |
| NS2-FA0101 | NS2-FA0101 | NS2-FA0101 | - | - | |
| NS2-FA1010 | NS2-FA1010 | NS2-FA1010 | - | - | |
| NS2-FA1001 | NS2-FA1001 | NS2-FA1001 | - | - | |

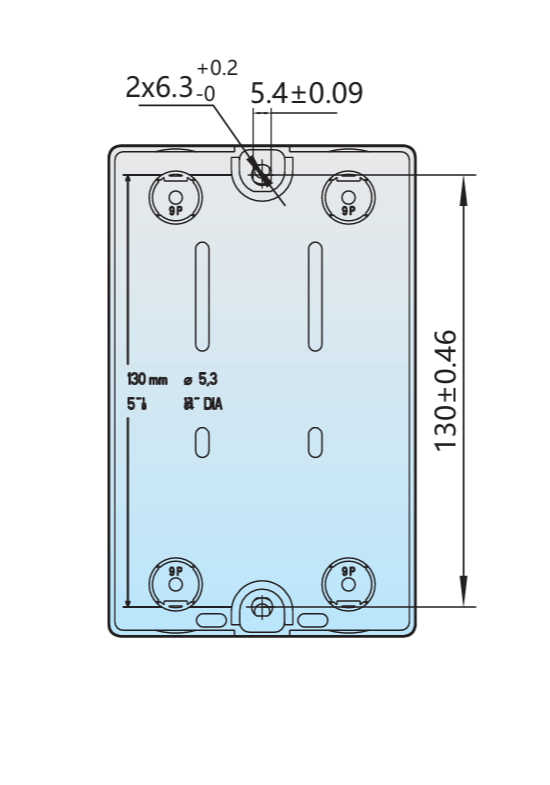

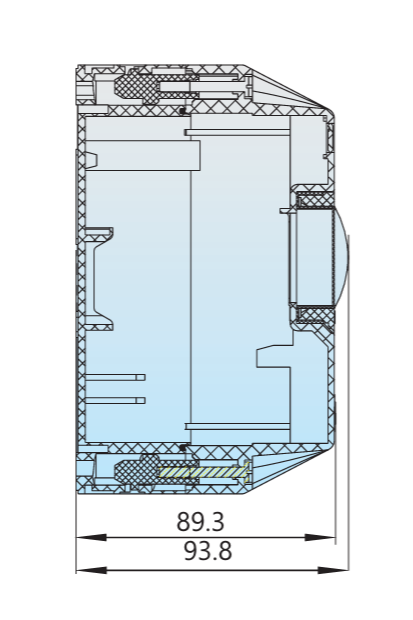

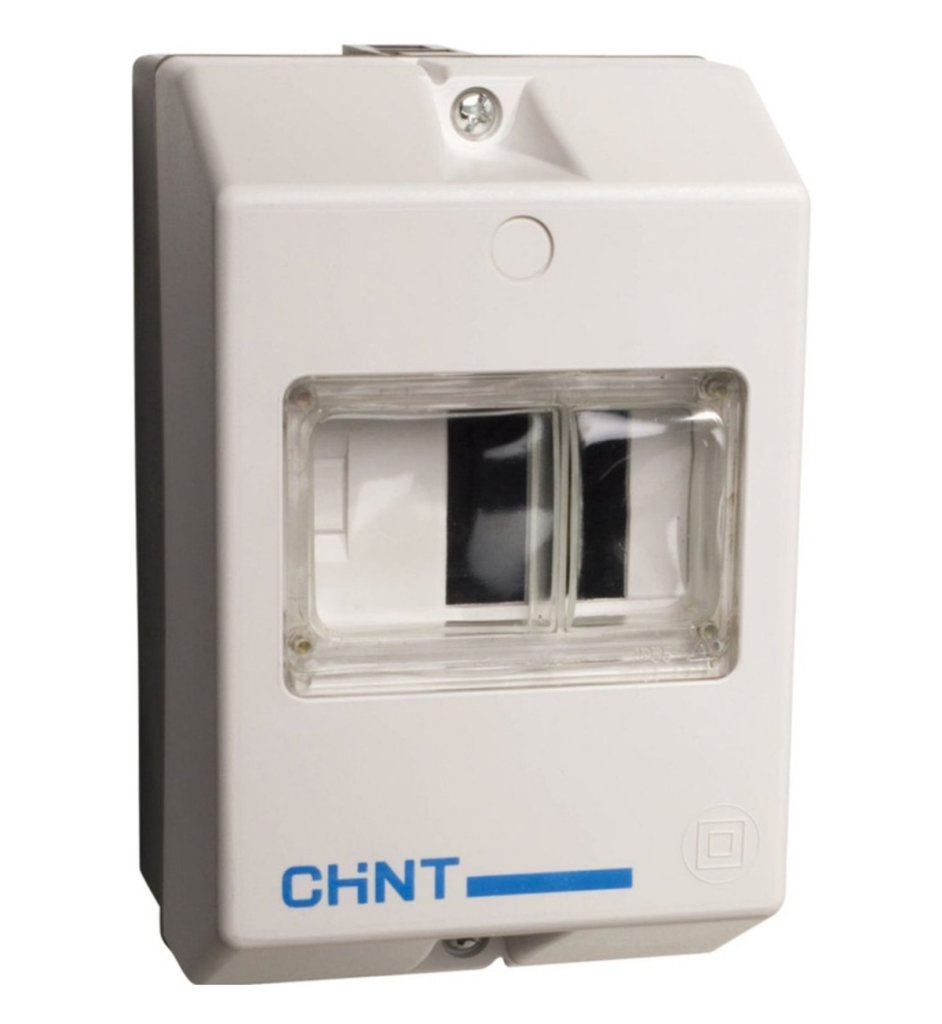

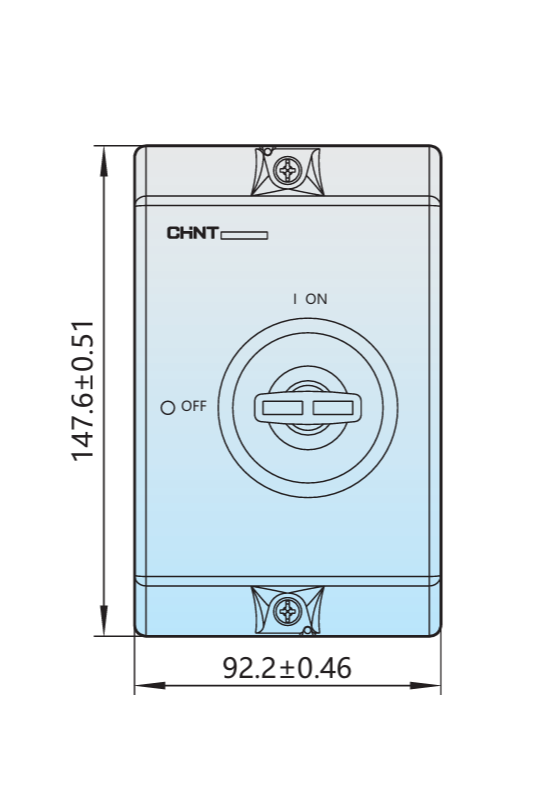

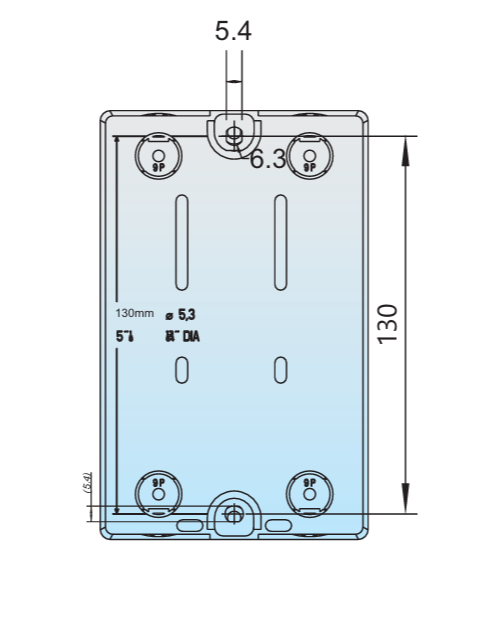

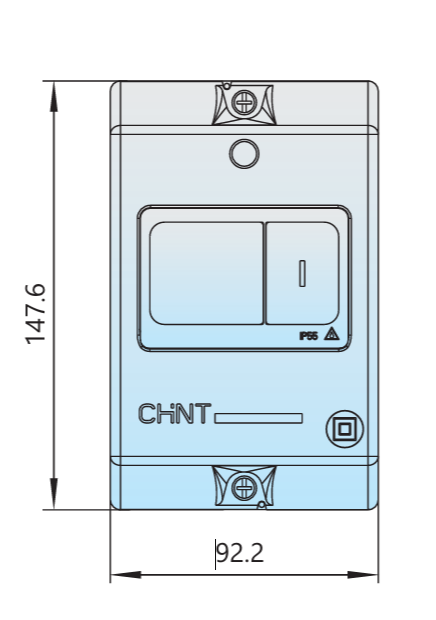

| Защитная монтажная коробка (IP55) | NS2-MC | WPB-1 | - | - | - |

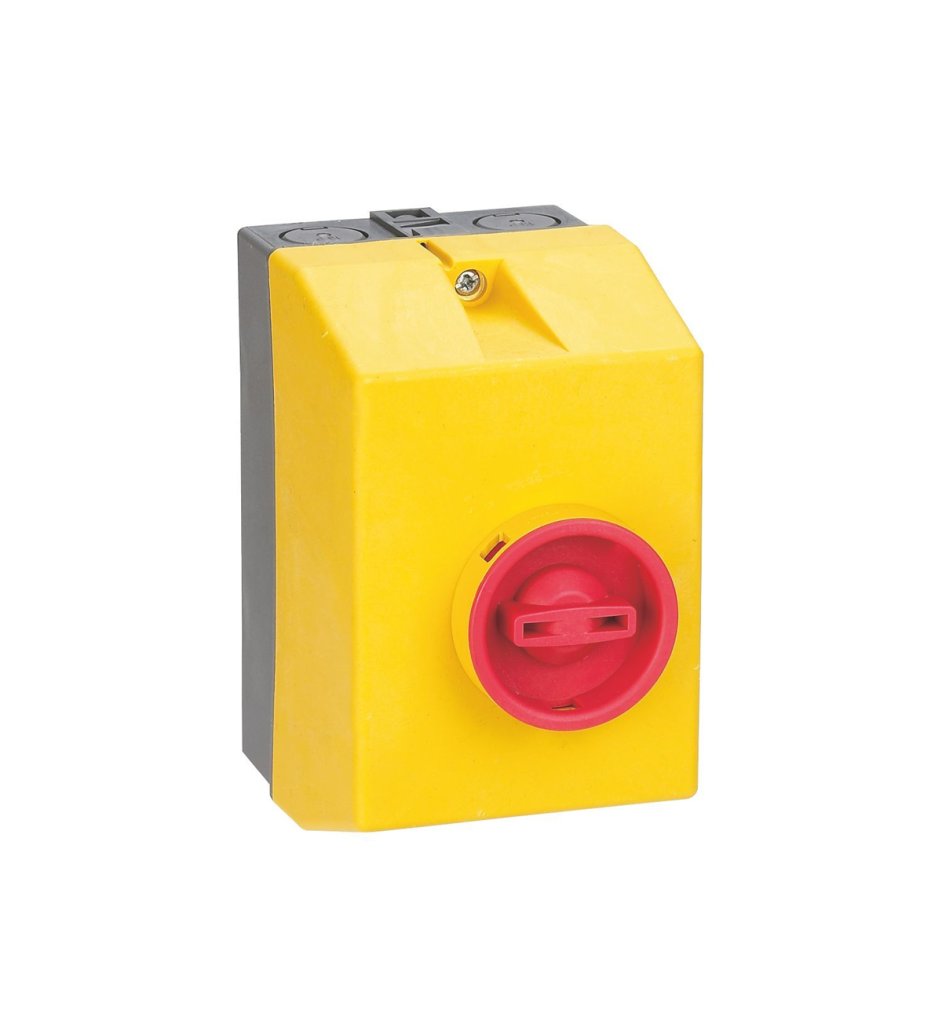

| Защитная монтажная коробка (IP55) с кнопкой аварийной остановки | NS2-MC01 | - | - | - | - |
Примечание. Если необходимо заказать контакт NS2-AU для выключателя NS2-80, то необходимо обязательно указать, что он предназначен именно для NS2-80, например NS2-AU11 (NS2-80)
Характеристики
▶ Номинальное напряжение изоляции (Ui), В: 690
▶ Номинальное импульсное выдерживаемое напряжение (Uimp), кВ: 6
▶ Напряжение срабатывания расцепителя: (0,35-0,70) Us
Принцип действия
При снижении напряжение в диапазоне от 70% до 35% от номинального расцепитель минимального напряжения выдает сигнал ни отключение выключателя. Пока напряжение питания расцепителя минимального напряжения составляет менее 35% номинального напряжения, он препятствует включению выключателя. Включить выключатель возможно только тогда, когда питания станет более 85 % номинального напряжения.
Характеристики
▶ Номинальное напряжение изоляции (Ui), В: 690
▶ Номинальное импульсное выдерживаемое напряжение (Uimp), кВ: 6
▶ Напряжение срабатывания расцепителя: (0,70-1,1) Us
Характеристики
▶ Номинальное напряжение изоляции Ui (В): 250
▶ Номинальное импульсное выдерживаемое напряжение Uimp (кВ): 2,5
▶ Условный тепловой ток (Ith), A: 2,5
Номинальный рабочий ток Ie и коммутируемая мощность вспомогательных контактов в категории применения
| Категория применения | AC-15 | DC-13 | |||||
|---|---|---|---|---|---|---|---|
| Номинальное рабочие напряжения (Ue), В | 24 | 48 | 110/127 | 230/240 | 24 | 48 | 60 |
| Номинальный рабочий ток (Ie), А | 2 | 1.25 | 1 | 0.5 | 1 | 0.3 | 0,15 |
| Номинальная мощность (Р), Вт | 48 | 60 | 127 | 120 | 24 | 15 | 9 |
Характеристики
▶ Номинальное напряжение изоляции Ui (В): 690
▶ Номинальное импульсное выдерживаемое напряжение Uimp (кВ): 4
▶ Условный тепловой ток (Ith), A: 6
Номинальный рабочий ток Ie и коммутируемая мощность вспомогательных контактов в категории применения
| Категория применения | AC-15 | DC-13 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальное рабочие напряжения (Ue), В | 48 | 110/127 | 230/240 | 380/415 | 440 | 500 | 690 | 24 | 48 | 60 | 110 | 220 |
| Номинальный рабочий ток (Ie), А | 6 | 4,5 | 3,3 | 2,2 | 1,5 | 1 | 0,6 | 6 | 5 | 3 | 1,3 | 0,5 |
| Номинальная мощность (Р), Вт | 300 | 500 | 720 | 850 | 660 | 500 | 400 | 140 | 240 | 180 | 140 | 120 |
Характеристики
▶ Номинальное напряжение изоляции (Ui), В: 690
▶ Номинальное импульсное выдерживаемое напряжение (Uimp), кВ:
- контактов аварийного срабатывания - 2,5
- вспомогательных контактов - 4
▶ Условный тепловой ток (Ith), A:
- контактов аварийного срабатывания - 2,5
- вспомогательных контактов - 6
Номинальный рабочий ток Ie и коммутируемую мощность вспомогательных контактов NS2-FA в категории применения аналогичны данным для контактов NS2-AE, приведенным в таблице выше, данные для контактов аварийного срабатывания NS2-FA приведены в следующей таблице.
Номинальный рабочий ток Ie и коммутируемая мощность вспомогательных контактов в категории применения
| Категория применения | AC-15 | DC-13 | |||||
|---|---|---|---|---|---|---|---|
| Номинальное рабочие напряжения (Ue), В | 24 | 48 | 110/127 | 230/240 | 24 | 48 | 60 |
| Номинальный рабочий ток (Ie), А | 1,5 | 1 | 0,5 | 0,3 | 1 | 0,3 | 0,15 |
| Номинальная мощность (Р), Вт | 36 | 48 | 72 | 72 | 24 | 15 | 9 |
| Износостойкость, кол-во циклов | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
Характеристики вспомогательных контактов в режиме редких коммутаций
| Категория применения | Включение | Отключение | Количество циклов включений-отключений и частота циклов в минуту | ||||||
|---|---|---|---|---|---|---|---|---|---|
| I/Ie | U/Ue | cosj = 0,95 | I/Ie | U/Ue | cosj = 0,95 | Количество циклов | Частота включений - отключений, циклов в минуту | Время выдержки под током, секунд | |
| AC-14 | 6 | 1,1 | 0,7 | 6 | 1,1 | 0,7 | 10 | 2 | 0,05 |
| AC-15 | 10 | 1,1 | 0,3 | 10 | 1,1 | 0,3 | 10 | 2 | 0,05 |
| DC-13 | 1,1 | 1,1 | 6Pe | 1,1 | 1,1 | 6Pe | 10 | 2 | 0,05 |
| Модель аксессуара | Модель предохранителя | Номинальный ток соответствующего предохранителя A | Номинальный ограниченный ток короткого замыкания Iq кА | Степень защиты |
|---|---|---|---|---|
| NS2-AE20,AE11 | gG, RT36-00 | 6 | 1 | IP20 |
| NS2-AU20,AU11 | 10 | |||
| NS2-AU20,AU11 |
| Изображение аксессуара | Обозначение аксессуара | Обозначение аксессуара | Обозначение аксессуара | Степень защиты |
|---|---|---|---|---|
|
| NS2-MC | Пылевлагозащищенная коробка | Белая | IP55 |
|
| WPB-1 | Пылевлагозащищенная с кнопкой аварийной остановки | Желтая | IP55 |
Контакты 01 - контакты аварийного срабатывания; контакты 10 - вспомогательные контакты
▶ Степень защиты: IP20 (лицевая сторона)
▶ Рабочая температура: от -25°С до +40°С
▶ Температура хранения: от -25°С до +70°С
▶ Высота над уровнем моря: не более 2000м
▶ Допустимая влажность: в месте установки не должна превышать 50% при температуре 40°С
▶ Уклон монтажной поверхности относительно вертикальной плоскости должен быть не более 5°
