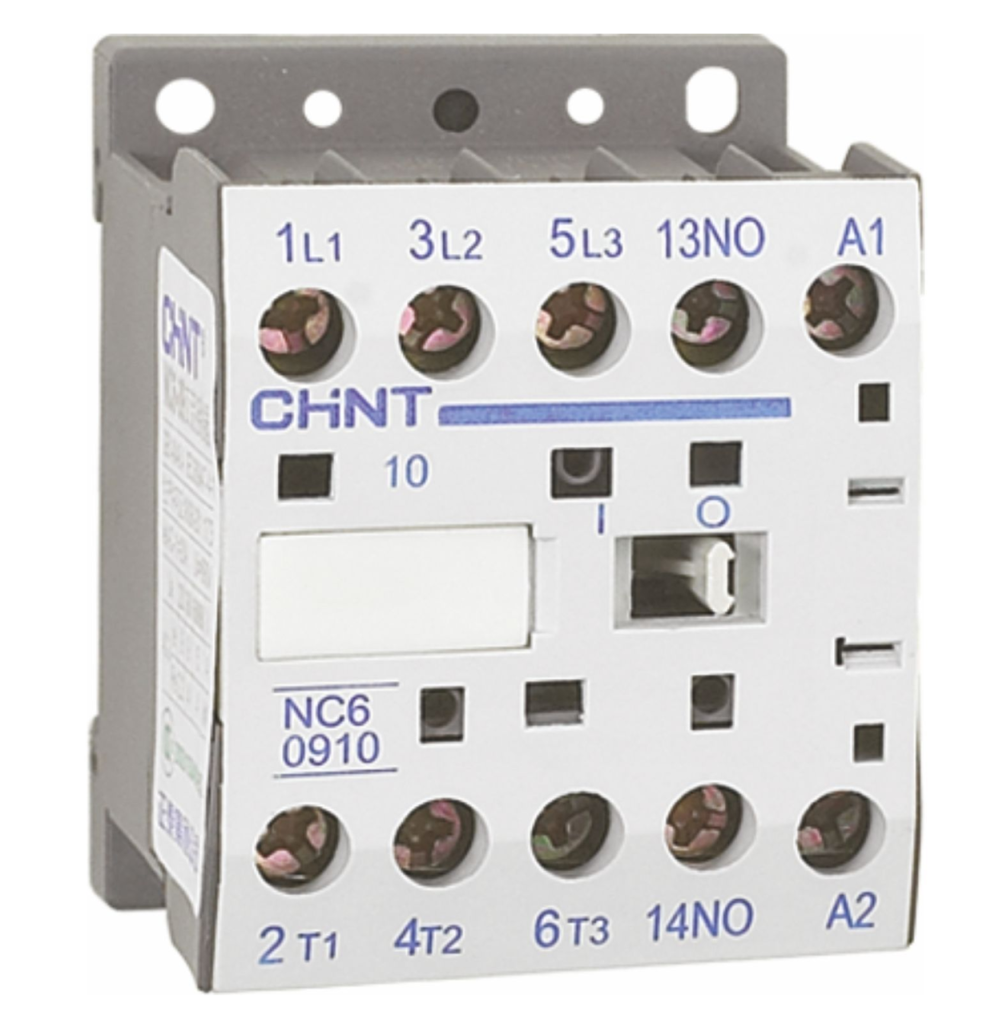

Компактные контакторы NC6
Контакторы серии NC6 предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 690В и номинальным током до 9А для частых пусков и управление двигателями переменного тока. Контакторы могут быть объединены с соответствующим тепловым реле для защиты цепей от токов перегрузки.

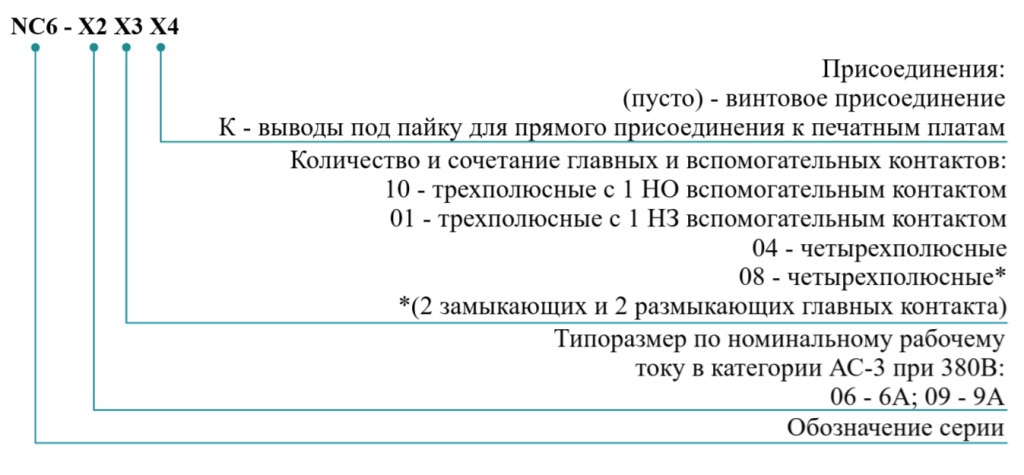

| Исполнение контактора | NC6-06 | NC6-06-K | NC6-09 | NC6-09-K | NC6-06 | NC6-09 | ||
|---|---|---|---|---|---|---|---|---|
| Количество полюсов | 3 | 3 | 4 | 4 | ||||
| Условный тепловой ток (Ith), A | АС-1 | 20 | 20 | 20 | 20 | |||
| Номинальный рабочий ток контактора (Ie), A |
AC-3 AC-4 |
380/400В | 6 | 9 | 6 | 9 | ||
| 660/690В | 3,8 | 5 | 3,8 | 5 | ||||
| Номинальная мощность управляемого двигателя | кВт (АС-3) | 220/230В | 1,5 | 2,2 | 1,5 | 2,2 | ||
| 380/400В | 2,2 | 4 | 2,2 | 4 | ||||
| 660/690В | 3 | 4 | 3 | 4 | ||||
| л.с. | 220/230В | 2 | 2 | - | 2 | |||
| 380/400В | 3 | 3 | - | 3 | ||||
| 660/690В | 3 | 3 | - | 3 | ||||
| Допустимая частота включений, циклов/час | под током | AC-3 | 1200 | 1200 | 1200 | 1200 | ||
| AC-4 | 300 | 300 | 300 | 300 | ||||
| без тока в цепи | 3600 | 3600 | 3600 | 1200 | ||||
| Коммутационная износостойкость, тыс.циклов ВО | AC-3 | 1200 | 1200 | 1200 | 1200 | |||
| AC-4 | 25 | 25 | 25 | 25 | ||||
| Механическая износостойкость, млн.циклов ВО | 10 | 10 | 10 | 10 | ||||
| Тип защитного предохранителя | RT16-16 | RT16-20 | RT16-16 | RT16-20 | ||||
| Параметры | Исполнения контакторов | ||
|---|---|---|---|
| NC6-06 | NC6-09 | ||
| Номинальные напряжения, В ( АС 50/60 Гц ) | 24; 36; 48; 110; 127; 220; 230; 380; 400 | ||
| Потребляемая мощность, Вт | Срабатывания | 30 | 30 |
| Удержания | 4,5 | 4,5 | |
| Исполнения контакторов | Кол-во проводников, присоединяемых к одному зажиму | Сечение кабеля, мм2 | Размер винта зажима | Момент затяжки винта, Нм |
|---|---|---|---|---|
| NC6-06 | 1 | 2,5 | М3 | 0,5 |
| NC6-09 | 1 | 2,5 | М3 | 0,5 |

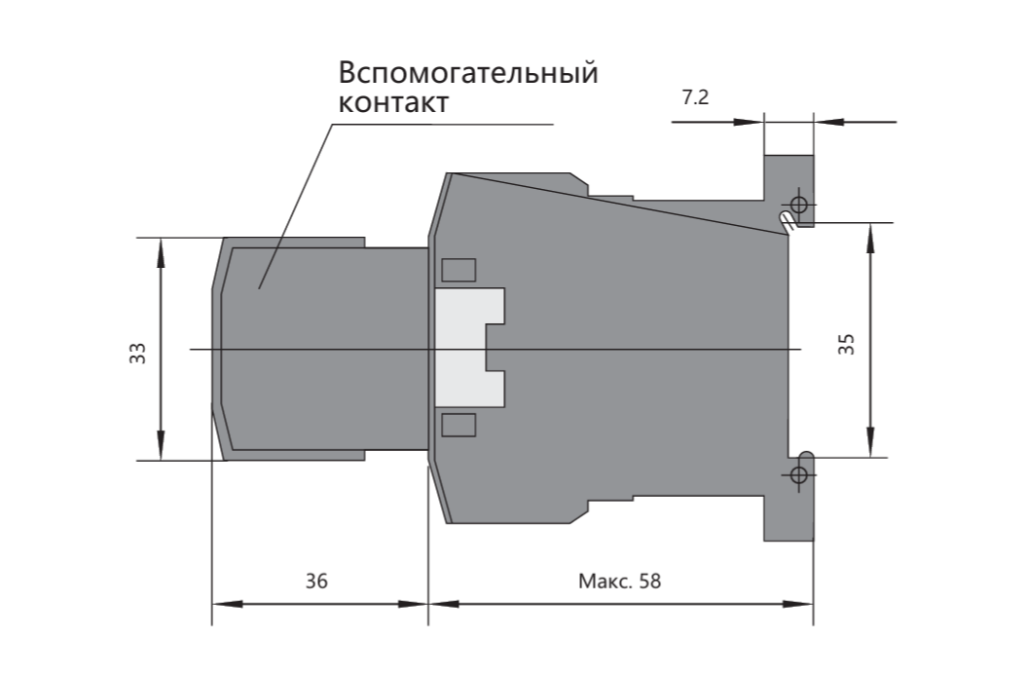

| Исполнения контакторов | Вспомогательные контакты | |||
|---|---|---|---|---|
| Тип вспомогательных контактов | Изображение | Условный тепловой ток (Ith), А | Номинальный рабочий ток (Ie), A в категории применения | |
| NC6-06 | NCF6-20; NCF6-02; NCF6-11; NCF6-40; NCF6-31; NCF6-22; NCF6-13; NCF6-04; NCF6-20; NCF6-02; NCF6-11; NCF6-40; NCF6-31; NCF6-22; NCF6-13; NCF6-04 |
|
10 | AC-15: 380/400V/0.95A |
| DC-13: 220/250V/0,15A | ||||
| NC6-09 | 10 | AC-15: 380/400V/0.95A | ||
| DC-13: 220/250V/0,15A | ||||
| Исполнение контактора | Присоединяемое тепловое реле | ||
|---|---|---|---|
| Диапазон регулирования теплового реле, А | Номинальный ток рекомендуемого предохранителя, А | ||
| aM | gG | ||
|
NC6-09

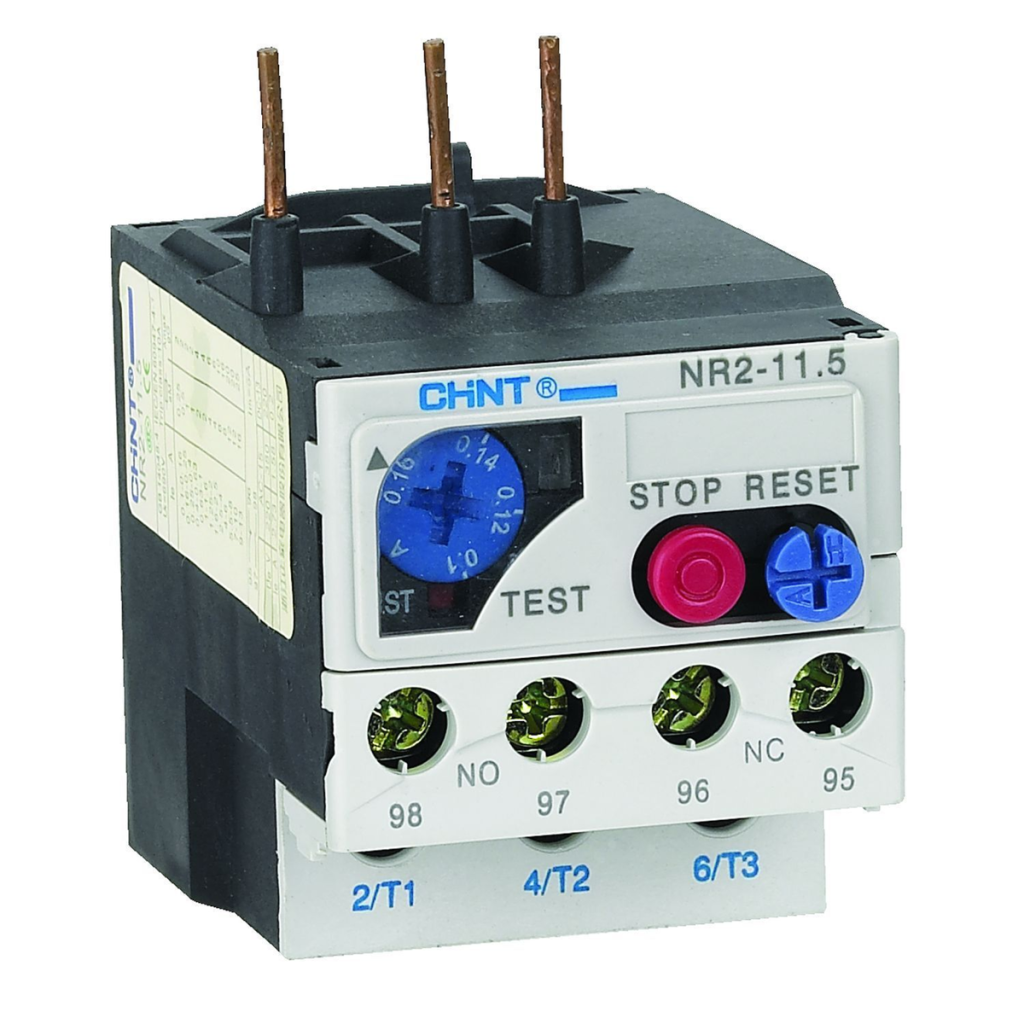

NR2-11.5 |
0,1-0,16 | 0,25 | 2 |
| 0,16-0,25 | 0,5 | 2 | |
| 0,25-0,4 | 1 | 2 | |
| 0,4-0,63 | 1 | 2 | |
| 0,63-1 | 2 | 4 | |
| 1-1,6 | 2 | 4 | |
| 1,25-2 | 4 | 6 | |
| 1,6-2,5 | 4 | 6 | |
| 2,5-4 | 6 | 10 | |
| 4-6 | 8 | 16 | |
| 5,5-8 | 12 | 20 | |
| 7-10 | 12 | 20 | |
| 9-13 | 16 | 25 | |
▶ Степень защиты: IP20 (лицевая сторона)
▶ Рабочая температура: от -25°С до +40°С
▶ Высота над уровнем моря: не более 2000 м
▶ Допустимая влажность: в месте установки не должна превышать 50% при температуре 40°С
▶ Уклон монтажной поверхности относительно вертикальной плоскости: не более 30°
▶ Место эксплуатации: без механических воздействий, ударов и вибрации
▶ Степень загрязнения: 3
▶ Категория размещения: III
