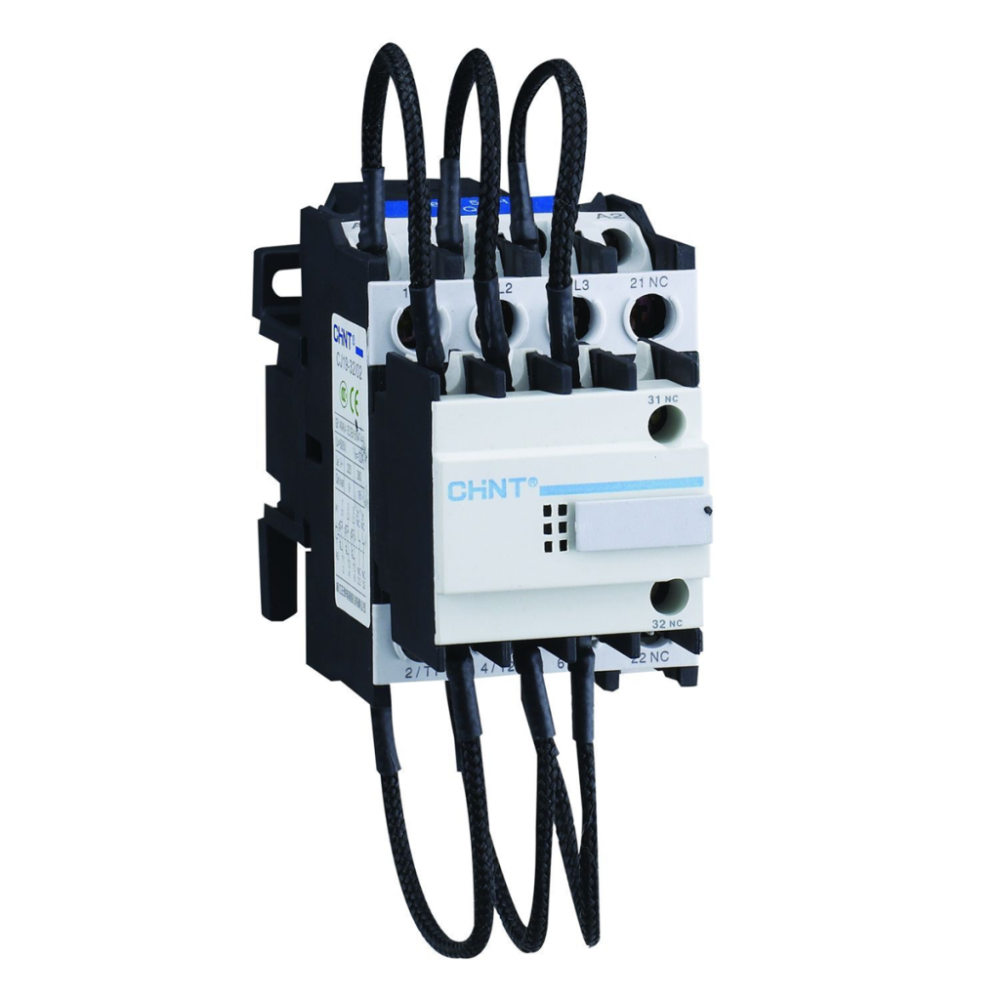

Контакторы для цепей компенсации реактивной мощности CJ19
Контакторы для компенсации реактивной мощности серии CJ19 применяются для обеспечения коммутации фазных конденсаторов. Предназначен для работы с цепями переменного тока частотой 50/60 Гц с номинальным напряжением 400 В и ниже, номинальной мощности 90кВар.
| Параметры | CJ19-25 | CJ19-32 | CJ19-43 | CJ19-63 | CJ19-95 | CJ19-115 | CJ19-150 | CJ19-170 | |
|---|---|---|---|---|---|---|---|---|---|
| Номинальная мощность (Un), кВАр | 230АС | 6,7 | 10 | 15 | 20 | 35 | 40 | 46 | 52 |
| 400АС | 12,5 | 20 | 25 | 33,3 | 50 | 60 | 80 | 90 | |
| 690АС | 18 | 26 | 36 | 48 | 92 | 100 | 120 | 130 | |
| Номинальное напряжение изоляции (Ui), В | 690 | ||||||||
| Номинальное напряжение (Ue), В | 230АС, 400АС, 690АС | ||||||||
| Тепловой ток (Ith), А | 25 | 32 | 43 | 63 | 95 | 200 | 200 | 275 | |
| Номинальный рабочий ток (Ie), A (400 В) | 17 | 23 | 29 | 43 | 72,2 | 87 | 115 | 130 | |
| Пусковой ипульс тока | 20Ie | ||||||||
| Регулируемое напряжение питания | 110AC, 230AC, 400AC | ||||||||
| Вспомогательные контакты | AC-15: Ie: 0,95 A, Ue: 400 В DC-13: Ie: 0,15 A, Ue: 230 В | ||||||||
| Рабочая частота циклов/ч | 120 | ||||||||
| Электрическая износостойкость, циклов ВО | 10 | 2 | |||||||
| Механическая износостойкость, циклов ВО | 100 | 300 | |||||||
Выводные зажимы должны быть закрыты защитными изолирующими крышками для обеспечения безопасности при монтаже и эксплуатации контактора.
Контакторы исполнений CJ19-25~43 крепятся винтами или на DIN-рейке 35 мм, исполнений CJ19-63~95 на DIN-рейке 35 или 75 мм.
1. Температура эксплуатации и хранения от -5 до +40 °C; среднее значение в течение 24 часов не должно превышать +35 °C;
2. Высота над уровнем моря: ≤ 2000 м. Степень загрязнения: 3.
3. Категория установки: III. Условия установки: наклон между плоскостью установки и вертикальной плоскостью находится в пределах ±5°.
4. На месте монтажа относительная влажность не должна превышать 50% при макс. температуре +40 °С, более высокая относительная влажность допускается при более низкой температуре. Например, относительная влажность может составлять 90% при +20 °С, необходимо принять специальные меры для предотвращения выпадения росы.
