Выключатель путевой YBLX-ME
Выключатели путевые серии YBLX-ME применяются в электрических цепях переменного тока с напряжением до 380 В и постоянного тока с напряжением до 220 В для регулировки перемещения, изменения направления движения или скорости ходового механизма, автоматической регулировки станка, ограничение действия или перемещения или операционного контроля ходового механизма.
| Название параметра | Значение | ||
|---|---|---|---|
| Серия путевого выключателя | YBLX-ME | ||
| Соответствие стандартам | ГОСТ IEC 60947-5-1 | ||
| Условный тепловой ток Ith, A | 5 | ||
| Номинальное напряжение Un, В | АС380; DC220 | ||
| Номинальное напряжение изоляции Ui, В | 415 | ||
| Номинальный рабочий ток Ie, A в категории применения | AC-15 380В | 0,8 | |
| DC-13 220В | 0,16 | ||
| Частота коммутаций, циклов/мин | 20 | ||
| Степень защиты | IP62 | ||
| Категория размещения | II | ||
| Степень загрязнения | 3 | ||
| Установка и присоединение | Рабочее положение в пространстве | На горизонтальной или вертикальной плоскости | |
| Монтаж | На монтажной панели | ||

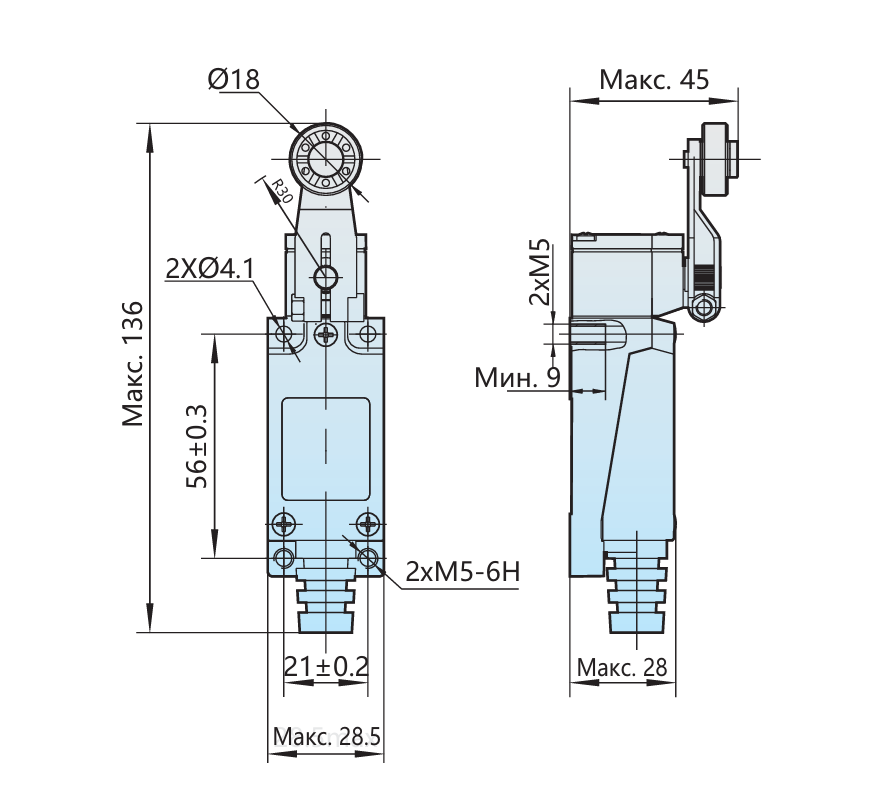

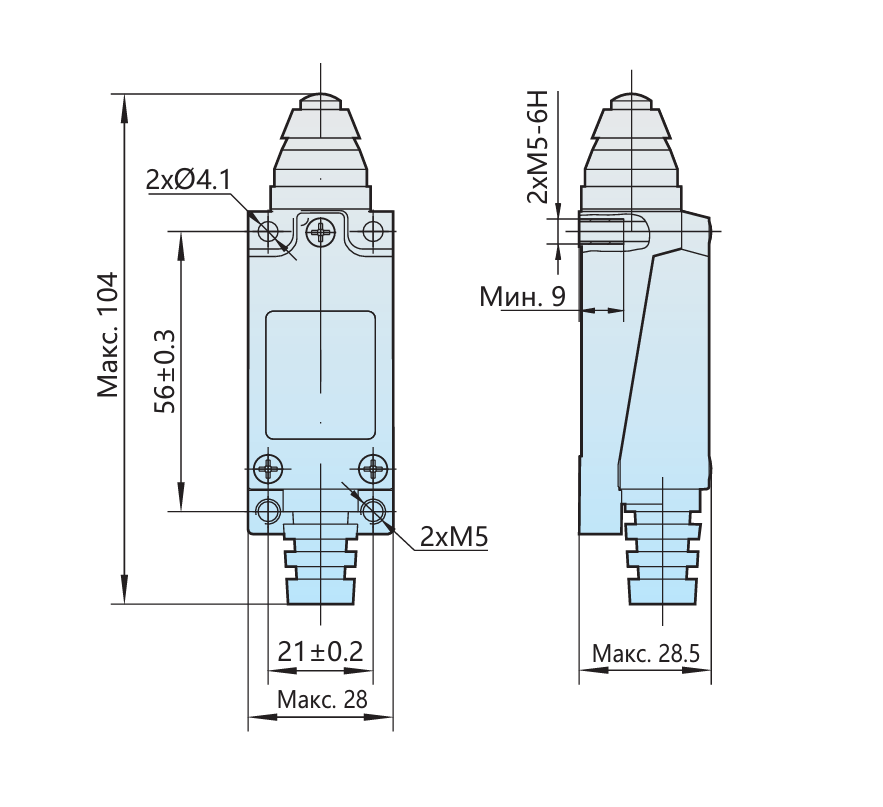

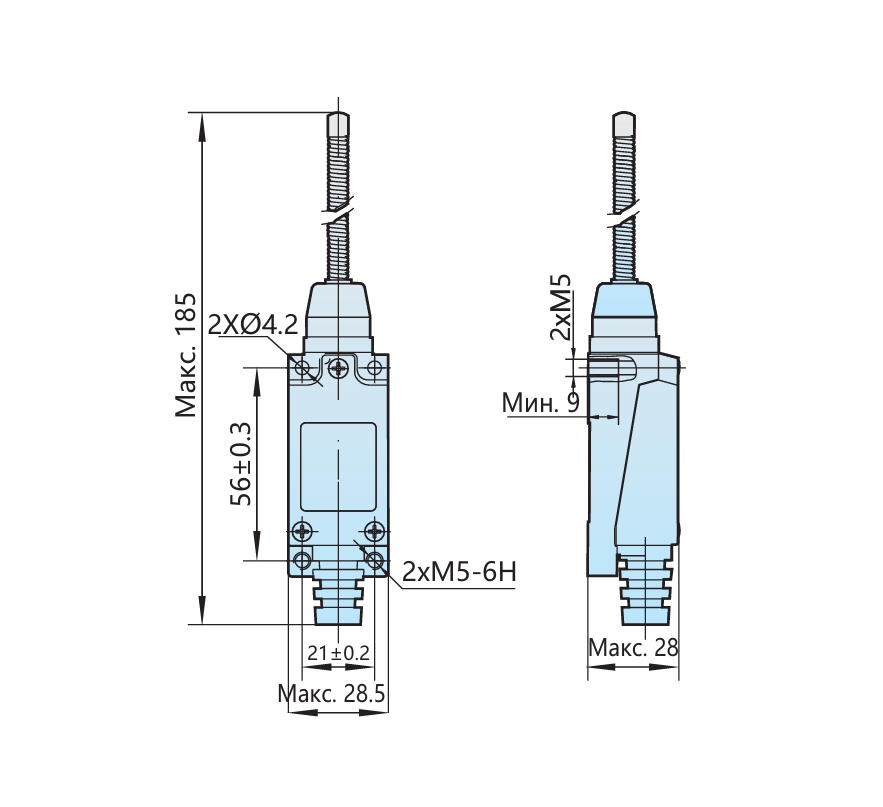

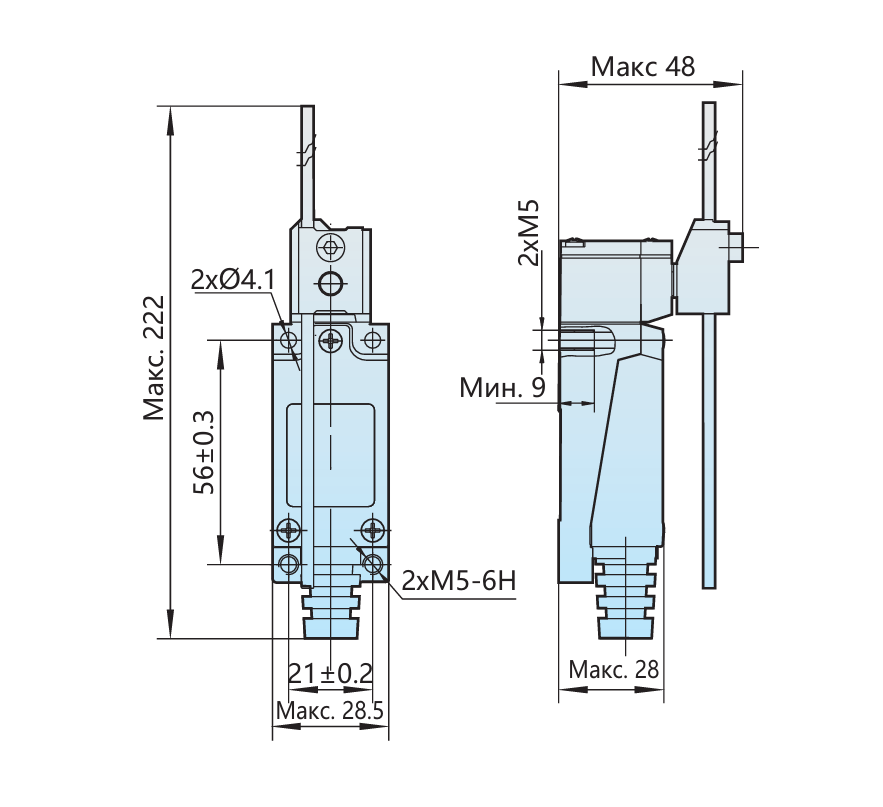

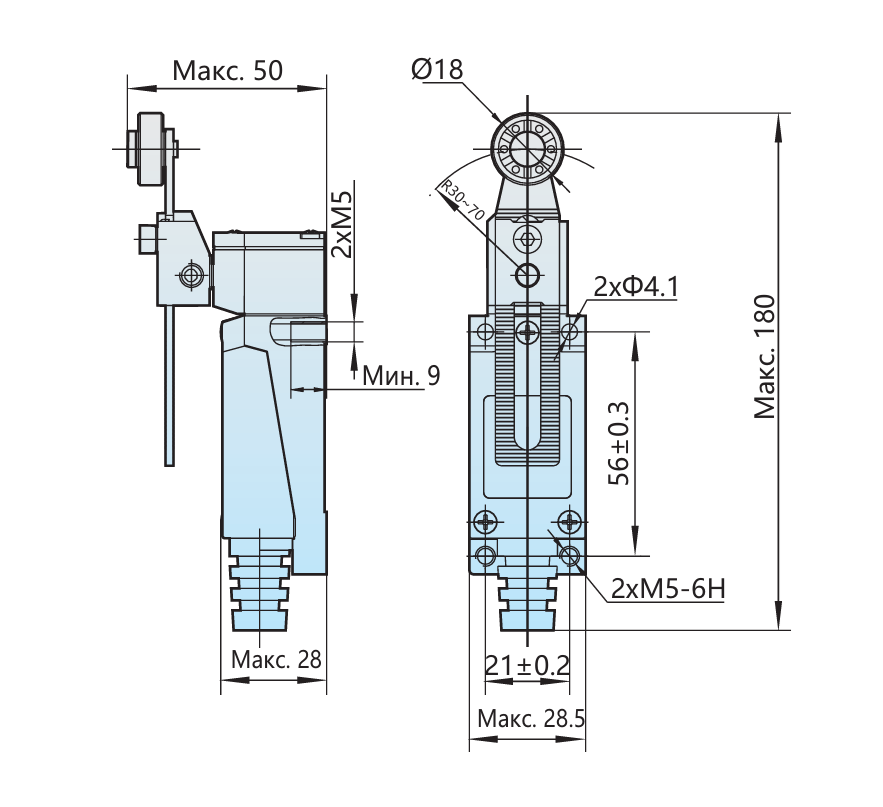

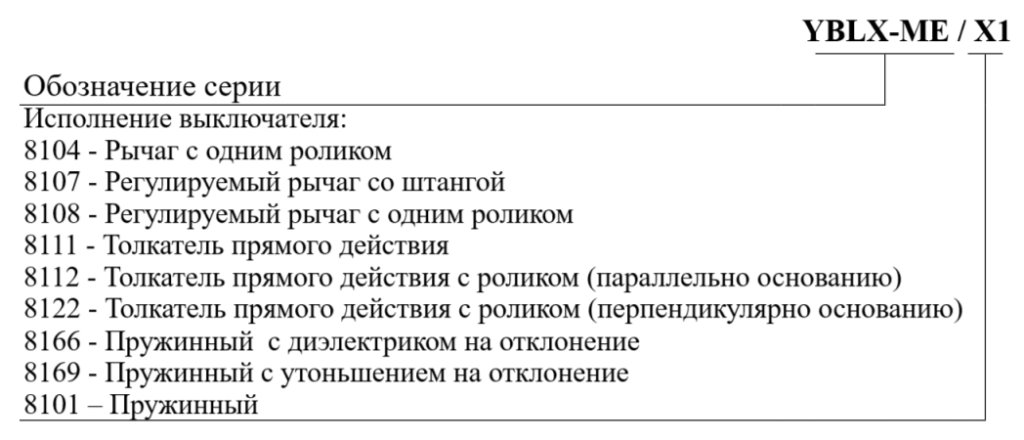

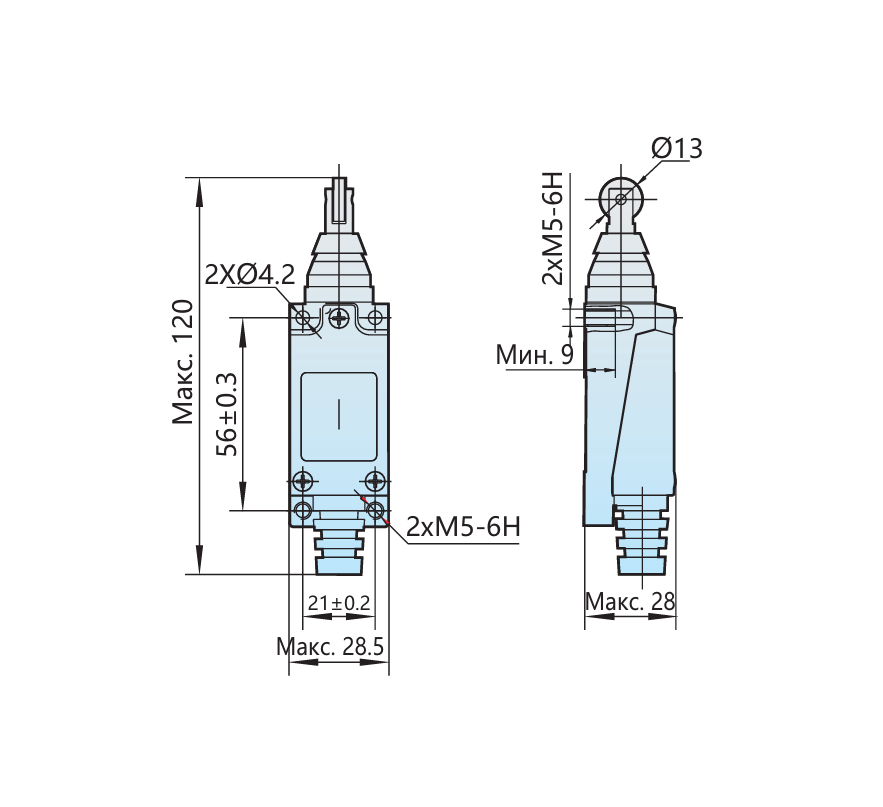

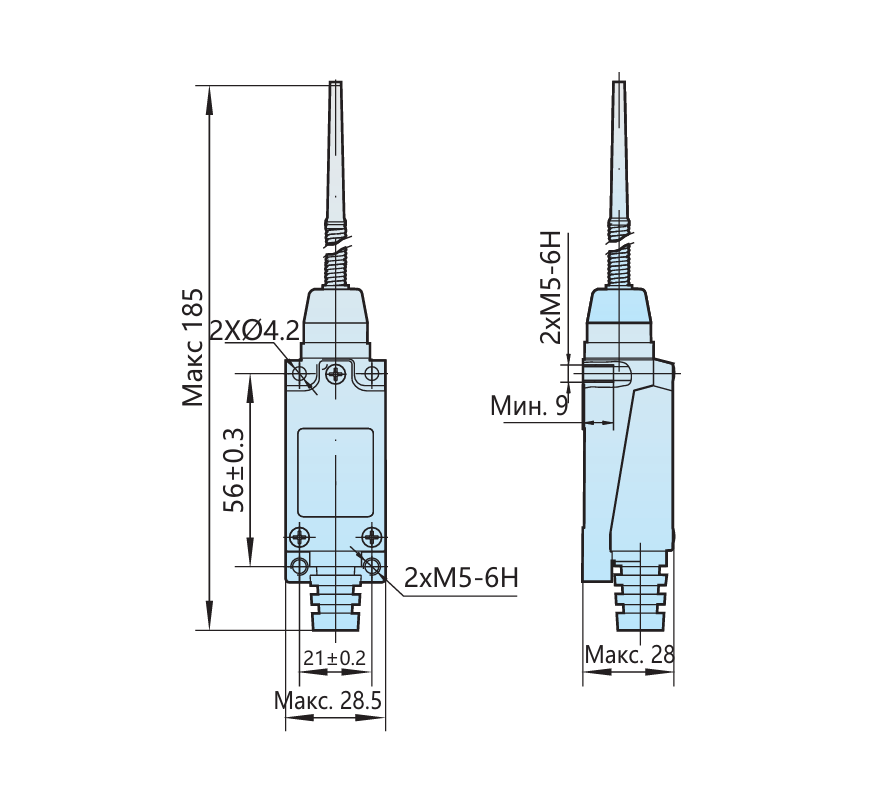

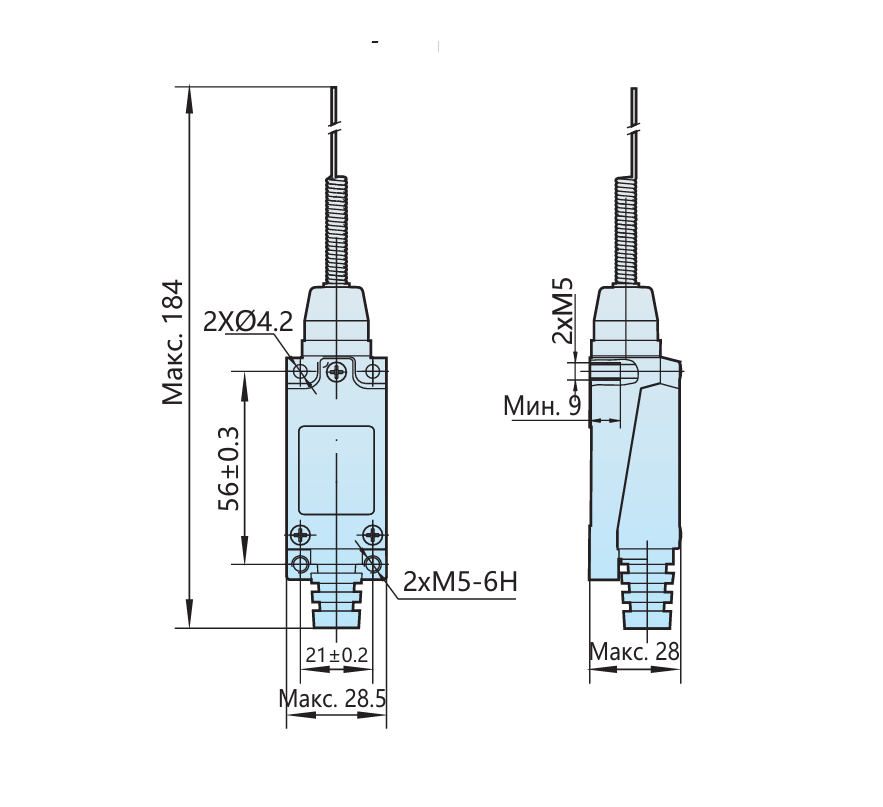

| YBLX-ME/8104 | YBLX-ME/8108 | YBLX-ME/8107 |
|---|---|---|
|
|
|
|
| YBLX-ME/8111 | YBLX-ME/8112 | YBLX-ME/8166 |
|---|---|---|
|
|
|
|
| YBLX-ME/8101 | YBLX-ME/8169 | YBLX-ME/8122 |
|---|---|---|
|
|
|
|
▶Установка, монтаж, настройка и эксплуатация изделия должны проводиться только квалифицированным электротехническим персоналом с соответствующей группой допуска для работы в электроустановках.
▶Перед монтажом изделия необходимо провести внешний осмотр и убедиться в отсутствии механических повреждений (трещин, вмятин и сколов и т.д.).
▶Также перед монтажом изделия необходимо убедиться, что данные на паспортной табличке изделия соответствуют приведенным на однолинейной схеме НКУ, в которое оно будет установлено.
▶При установке, монтаже и демонтаже изделия питание всех его цепей должно быть отключено.
▶Запрещается устанавливать и эксплуатировать изделие в местах, с повышенной влажностью, а также в помещениях, содержащих горючие и взрывоопасные газы.
▶Во избежание возникновения опасных ситуаций установка, монтаж, настройка, эксплуатация и техническое обслуживание изделия должны проводиться в соответствии со следующими документами: «Правила устройства электроустановок» (ПУЭ), «Правила эксплуатации электроустановок потребителей» (ПТЭЭ), «Правила техники безопасности при эксплуатации электроустановок потребителей» (ПТБЭЭП).
В нормальных условиях окружающей среды и эксплуатации стандартное техническое обслуживание изделий должно выполняться не реже одного раза в год.
При ухудшении условий окружающей среды или условий эксплуатации стандартное техническое обслуживание должно выполняться в два раза чаще, но в любом случае не реже одного раза в год.
▶ Температура окружающего воздуха: от -5°C до +40°C, при среднесуточной не более +35°С.
▶ Высота над уровнем моря на месте установки не более 2000 м.
▶ Относительная влажность в месте установки при максимальной температуре +20°С: не более 90 %.
