Кулачковые переключатели LW32, обозначение "0-1"
Много
Нашли дешевле?
Ток
Кол-во полюсов
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание

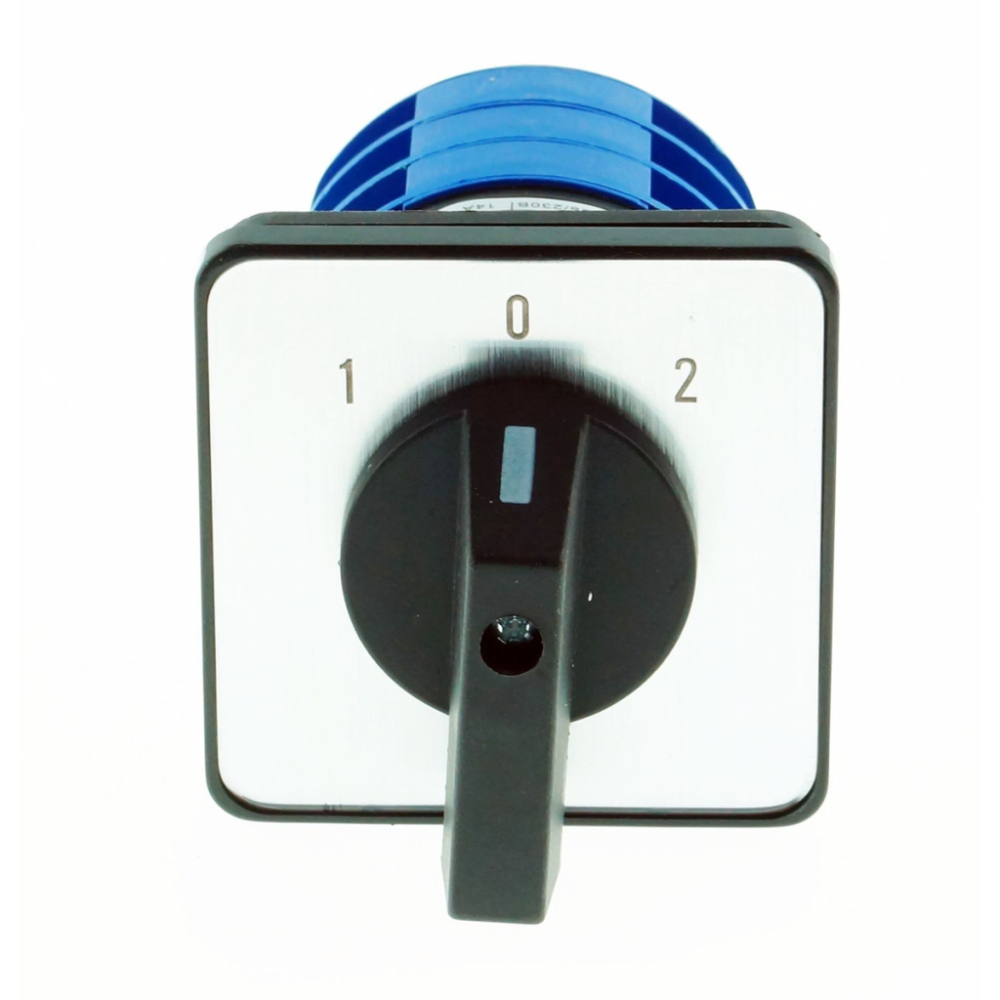

Кулачковые переключатели LW32
Переключатели кулачковые серии LW32 предназначены для коммутации электрических цепей в щитах, панелях управления и распределительных устройствах жилых и общественных зданий, а также пуска двигателей в сетях переменного тока напряжением до 440 В.
Они могут использоваться как главные выключатели, реверсивные переключатели, многопозиционные переключатели, переключатели для амперметра и вольтметра, переключатели для управления двигателями.
| Название параметра | Значение | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальное напряжение изоляции (Ui), В АС | 690 | ||||||||||
| Номинальная частота (f), Гц | 50/60 | ||||||||||
| Номинальное рабочее напряжение (Ue), В АС | 230 | 400 | 230 | 400 | 230 | 400 | 230 | 400 | 230 | 400 | |
| Условный тепловой ток (Ith), А | 10 | 25 | 32 | 63 | 125 | ||||||
| Номинальный рабочий ток в категории применения (Ie), А | AC-21A | 10 | 25 | 32 | 63 | 125 | |||||
| AC-22A | 10 | 25 | 32 | 63 | 125 | ||||||
| AC-15 | 2,6 | 1,5 | 8 | 5 | 14 | 6 | - | - | - | - | |
| Номинальная мощность в категории применения, кВ | AC-2 | 2,5 | 3,7 | 5,5 | 11 | 7,5 | 15 | 15 | 30 | 30 | 45 |
| AC-3 | 1,5 | 2,2 | 4 | 7,5 | 5,5 | 11 | 11 | 18,5 | 15 | 45 | |
| AC-4 | 0,37 | 0,55 | 1,5 | 3 | 2,7 | 5,5 | 5,5 | 7,5 | - | - | |
| Частота коммутаций, циклов/час | 120 | ||||||||||
| Механическая износостойкость, тысяч циклов ВО | 600 | ||||||||||
| Электрическая износостойкость, тысяч циклов ВО | 200 | ||||||||||
| Категория размещения | II и III | ||||||||||
| Степень загрязнения | 3 | ||||||||||
| Установка и присоединение | Установка | На передней панели или двери | |||||||||
| Сечение медного кабеля для верхних/нижних зажимов, мм2 | 2,5÷35 | ||||||||||
| Момент затяжки винтов, Нм | 2,0 | ||||||||||

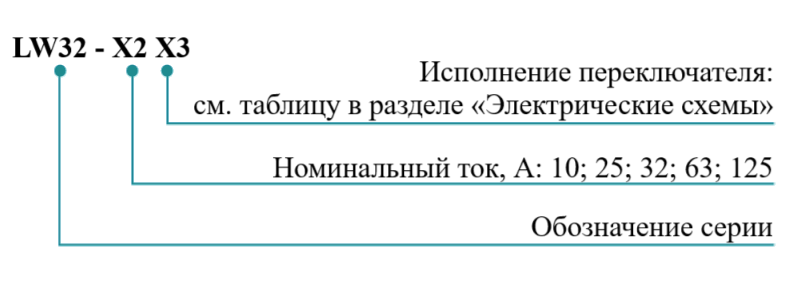

| Программа переключений | Обозначение положение | Условный тепловой ток (Ith), A | Кол-во полюсов | Исполнение переключателя |
|---|---|---|---|---|
|
|

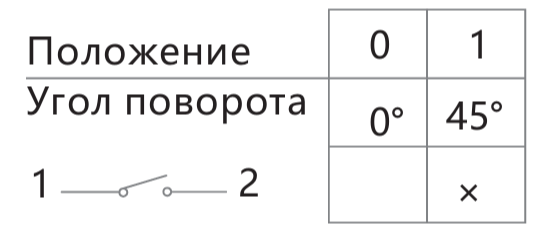

0-1 | 10 | 1 | LW32-10/C01/1 |
| 25 | LW32-25/C01/1 | |||
|
|

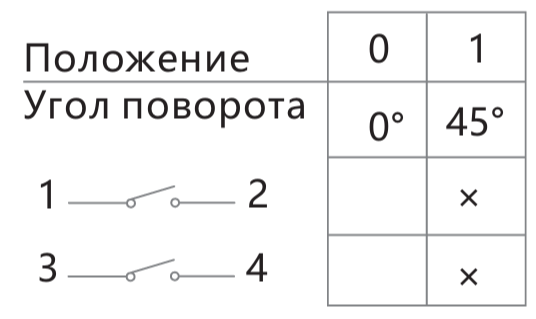

0-1 | 10 | 2 | LW32-10/C02/1 |
| 25 | LW32-25/C02/1 | |||
|
|

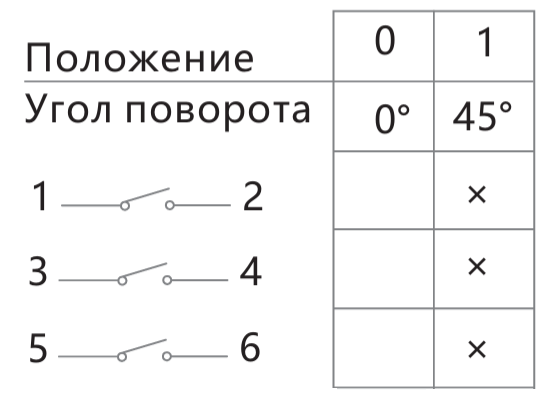

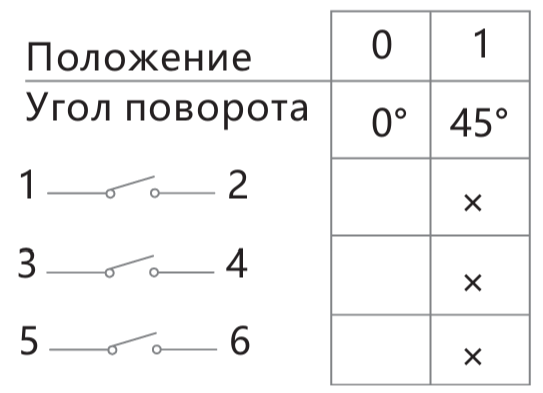

0-1 | 10 | 3 | LW32-10/C03/2 |
| 25 | LW32-25/C03/2 | |||
| 32 | LW32-32/C03/2 | |||
| 63 | LW32-63/C03/2 | |||
| 125 | LW32-125/C03/2 | |||
|
|
0-1 | 10 | 4 | LW32-10/C04/2 |
| 25 | LW32-25/C04/2 | |||
|
|

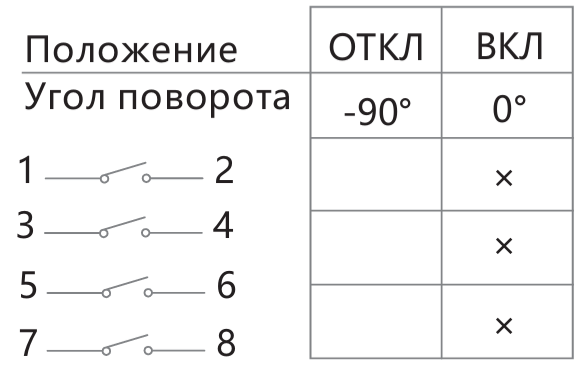

ОТКЛ-ВКЛ | 10 | 3 | LW32-10/C03/2 «ОТКЛ-ВКЛ» |
| 25 | LW32-25/C03/2 «ОТКЛ-ВКЛ» | |||
| 32 | LW32-32/C03/2 «ОТКЛ-ВКЛ» | |||
| 63 | LW32-63/C03/2 «ОТКЛ-ВКЛ» | |||
| 125 | LW32-125/C03/2 «ОТКЛ-ВКЛ» | |||
|
|

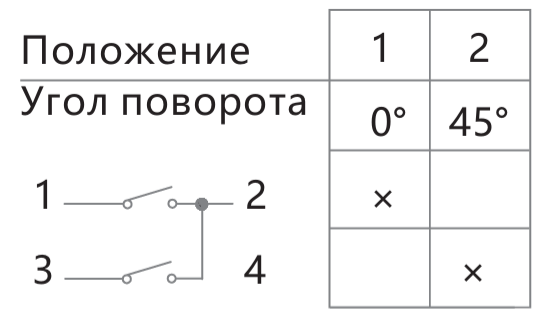

1-2 | 10 | 1 | LW32-10/C11/1 |
| 25 | LW32-25/C11/1 | |||
|
|

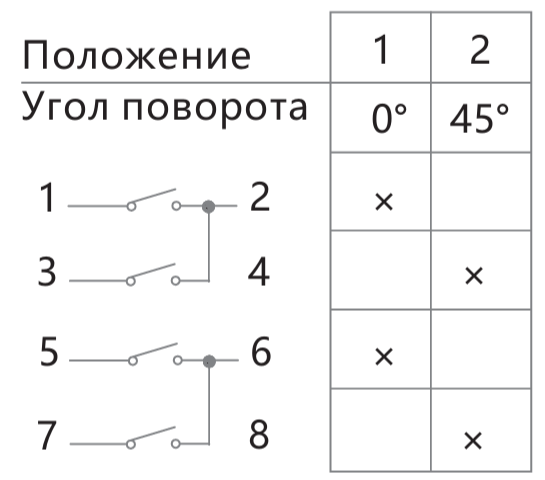

1-2 | 10 | 2 | LW32-10/C22/2 |
| 25 | LW32-25/C22/2 | |||
|
|

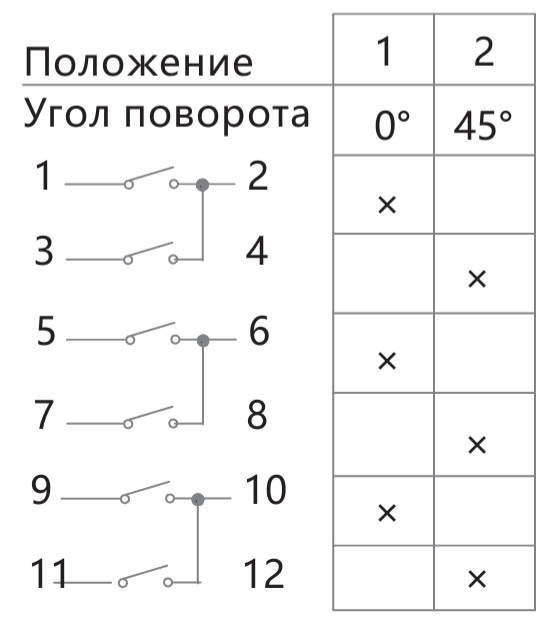

1-2 | 10 | 3 | LW32-10/C33/3 |
| 25 | LW32-25/C33/3 | |||
| 32 | LW32-32/C33/3 | |||
| 63 | LW32-63/C33/3 | |||
|
|

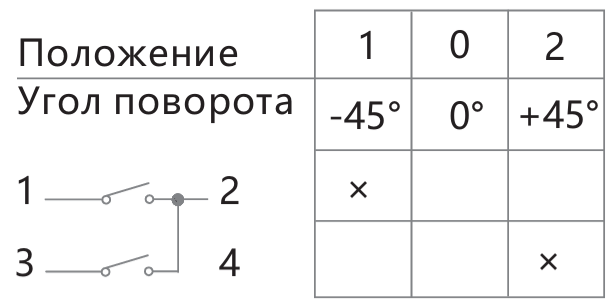

1-0-2 | 10 | 1 | LW32-10/1 |
| 25 | LW32-25/1 | |||
|
|

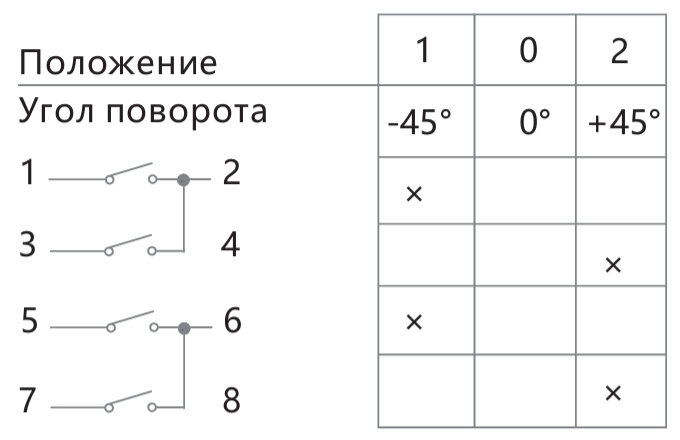

1-0-2 | 10 | 2 | LW32-10/2 |
| 25 | LW32-25/2 | |||
|
|

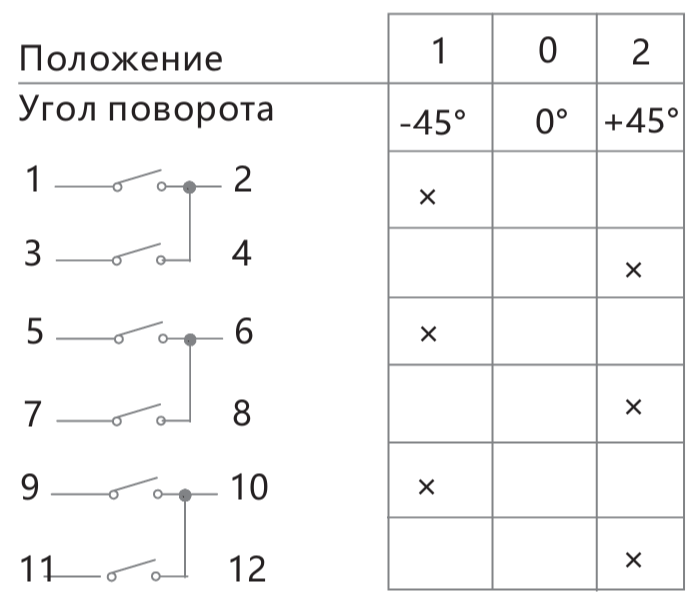

1-0-2 | 10 | 3 | LW32-10/3 |
| 25 | LW32-25/3 | |||
| 32 | LW32-32/3 | |||
| 63 | LW32-63/3 | |||
| 125 | LW32-125/3 | |||
|
|

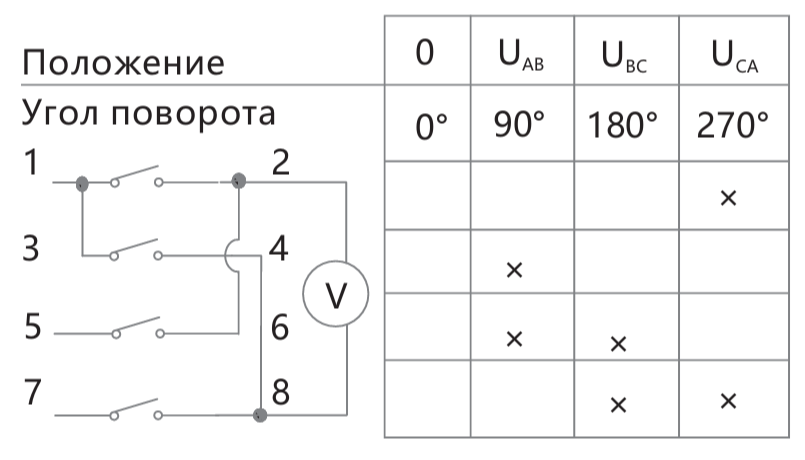

0-UAB-UBC-UCA | 10 | 3 | LW32-10/YH2/2 для вольтметра |
| 25 | LW32-25/YH2/2 для вольтметра | |||
|
|

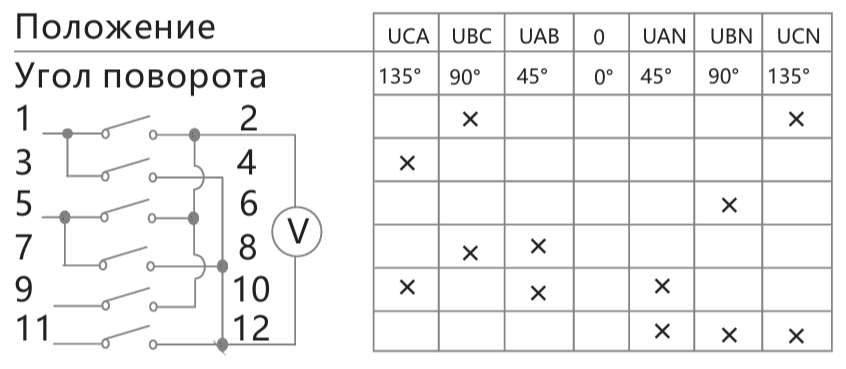

UCA-UBC-UAB-0-UAN-UBN-UCN | 10 | 3 | LW32-10/YH5/3 для вольтметра |
| 25 | LW32-25/YH5/3 для вольтметра |

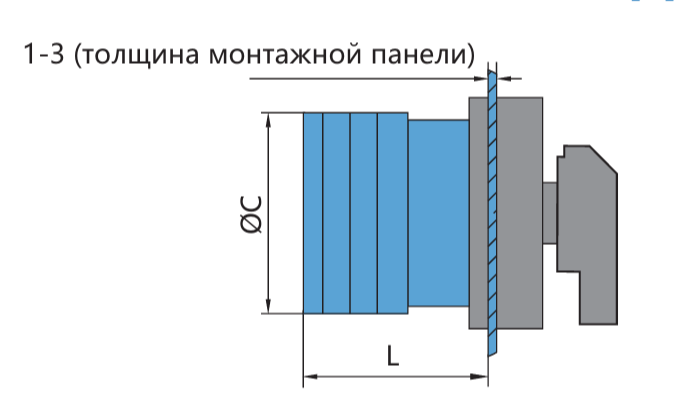

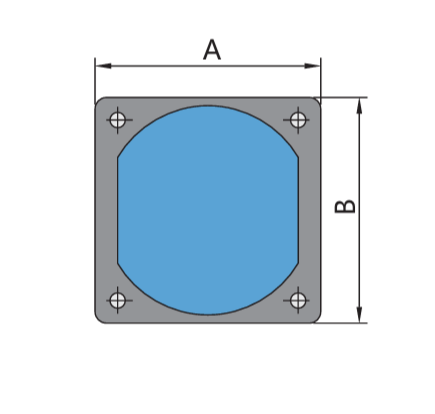

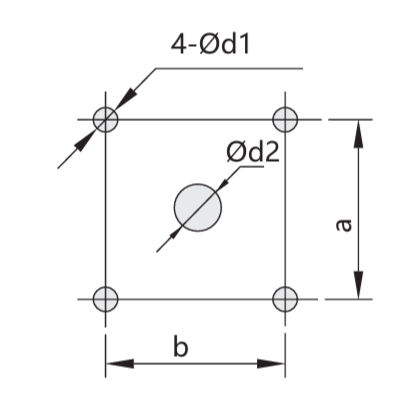

| Тип реле | Размеры, мм | |||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | L | a | b | d1 | d2 | |
| LW32-10 | 48 | 48 | 44 | 22,5 | 36 | 36 | 4,5 | 8 |
| LW32-25 | 48 | 48 | 46 | 24 | 36 | 36 | 4,5 | 10 |
| LW32-32 | 64 | 64 | 58 | 29 | 48 | 48 | 4,5 | 10 |
| LW32-63 | 64 | 64 | 66 | 30,5 | 48 | 48 | 4,5 | 10 |
| LW32-125 | 88 | 88 | 84 | 37 | 68 | 68 | 6 | 13 |
▶ Степень защиты: IP40
▶ Температура эксплуатации: от -5°С до +40°С
▶ Температура хранения: от -25°С до +55°С
