Описание

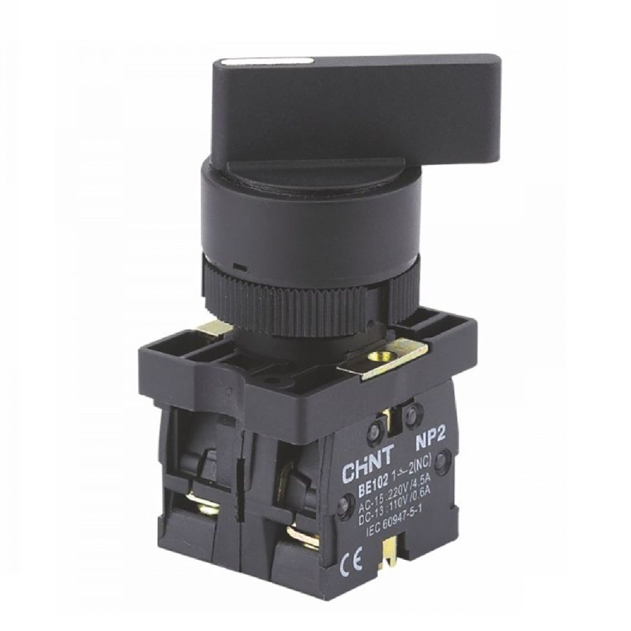

Переключатель на 2 и 3 положения NP2-EJ (IP40), с пластиковой головкой
Кнопки управления серии NP2 применяются в промышленных цепях управления переменного тока с частотой 50/60 Гц, номинальным рабочим напряжением до 400 В и в цепях постоянного тока с рабочим напряжением до 220 В для управления магнитными пускателями, контакторами, реле и прочими электрическими аппаратами. Кнопки серии NP2 с подсветкой могут применяться для световой сигнализации.
| Название параметра | Значение | ||
|---|---|---|---|
| Соответствие стандартам | ГОСТ IEC 60947-5-1 | ||
| Номинальное рабочее напряжение Ue, В | AC415; DC250 | ||
| Условный тепловой ток Ith, A | 10 | ||
| Номинальный рабочий ток Ie, A в категории применения | AC-15 | 1,9 (415В); 3(240В); 6(120В) | |
| DC-13 | 0,27 (250В); 0,55 (125В) | ||
| Механическая износостойкость (кнопки с подсветкой, кнопки «грибок»), тысяч циклов В/О | 3000 | ||
| Механическая износостойкость (прочие кнопки), тысяч циклов В/О | 100 | ||
| Электрическая износостойкость (кнопки с подсветкой, кнопки «грибок»), тысяч циклов В/О | 100 (AC); 250 (DC) | ||
| Электрическая износостойкость (прочие кнопки), тысяч циклов В/О | 100 | ||
| Устройство защиты от короткого замыкания | NT00-16 16A | ||
| Степень защиты | IP40 | ||
| Категория размещения | II | ||
| Степень загрязнения | 3 | ||
| Установка и присоединение | Установка | В отверстие панели или двери | |
| Сечение кабеля для присоединения, мм2 | 0,5÷2,5 | ||
| Длина кабеля для присоединения, мм | 8 | ||
| Момент затяжки винтов для крепежной гайки, Нм | 1,5÷1,8 | ||
| Момент затяжки винтов для кабельных наконечников, Нм | 0,8÷1,2 | ||
▶ Установка, монтаж, настройка и эксплуатация изделия должны проводиться только квалифицированным электротехническим персоналом с соответствующей группой допуска для работы в электроустановках.
▶ Перед монтажом изделия необходимо провести внешний осмотр и убедиться в отсутствии механических повреждений (трещин, вмятин и сколов и т.д.).
▶ Также перед монтажом изделия необходимо убедиться, что данные на паспортной табличке изделия соответствуют приведенным на однолинейной схеме НКУ, в которое оно будет установлено.
▶ При установке, монтаже и демонтаже изделия питание всех его цепей должно быть отключено.
▶ Запрещается устанавливать и эксплуатировать изделие в местах, с повышенной влажностью, а также в помещениях, содержащих горючие и взрывоопасные газы.
▶ Во избежание возникновения опасных ситуаций установка, монтаж, настройка, эксплуатация и техническое обслуживание изделия должны проводиться в соответствии со следующими документами: «Правила устройства электроустановок» (ПУЭ), «Правила эксплуатации электроустановок потребителей» (ПТЭЭ), «Правила техники безопасности при эксплуатации электроустановок потребителей» (ПТБЭЭП).
В нормальных условиях окружающей среды и эксплуатации стандартное техническое обслуживание изделий должно выполняться не реже одного раза в год.
При ухудшении условий окружающей среды или условий эксплуатации стандартное техническое обслуживание должно выполняться в два раза чаще, но в любом случае не реже одного раза в год.
▶ Температура окружающего воздуха: от -5°C до +40°C, при среднесуточной не более +35°С.
▶ Высота над уровнем моря на месте установки не более 2000 м.
▶ Относительная влажность в месте установки при максимальной температуре +40°С: не более 90 %.
