Серия T, Микрорегуляторы давления
Много
Нашли дешевле?
Присоединение
- G1/4
- G1/8
Давление
- 0 ÷ 2 бар
- 0 ÷ 4 бар
- 0.5 ÷ 10 бар
- 0 ÷ 7 бар (стандарт)
Конструкция
- Со сбросом давления
- Без сброса давления
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание

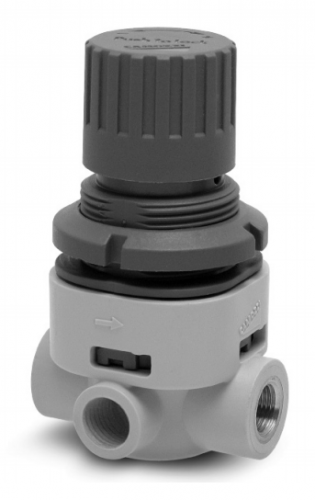

Микрорегуляторы давленияСерия T
Более детальное описание находится в документации (внизу).
Присоединение G1/8 и G1/4
Корпус из технополимера
Регуляторы давления из технополимера Серии T доступны с присоединением G1/8 и G1/4 (латунная резьба). Исполнение без сброса давления поставляется только по заказу.
Все модели регуляторов оснащены клапаном быстрого сброса (VS). Такое исполнение обеспечивает повышенный расход при сбросе давления, если регулятор устанавливается между распределителем и цилиндром (или емкостью).
» Очень легкие
» Компактные
» Монтаж: в линию, панельный
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|
|
Конструкция |
поршневого типа |
|
Материалы |
корпус и поршень – технополимер, пружина – нержавеющая сталь, уплотнительное кольцо – NBR, остальное – латунь |
|
Присоединение |
G1/8, G1/4 |
|
Масса |
85 г |
|
Присоединение для манометра |
G1/8 |
|
Крепление |
в любом положении, панельный монтаж |
|
Рабочая температура |
-5°C ÷ 50°C (при отрицательных температурах использовать осушенный воздух) |
|
Давление на входе |
0 ÷ 12 бар |
|
Давление на выходе |
0.5 ÷ 10 бар |
|
Номинальный расход |
см. график |
|
Сброс давления на выходе |
стандарт |
|
Рабочая среда |
очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]. Вода. Специальные исполнения для других типов газа предоставляются по запросу |
|
КОДИРОВКА |
||||||
|
T |
1 |
08 |
- |
R |
0 |
0 |
|
T |
СЕРИЯ |
|||||
|
1 |
РАЗМЕР |
|||||
|
08 |
ПРИСОЕДИНЕНИЕ: 08 = G1/8 04 = G1/4 |
|||||
|
R |
R = РЕГУЛЯТОР |
|||||
|
0 |
РАБОЧЕЕ ДАВЛЕНИЕ: 0 = 0.5 ÷ 10 1 = 0 ÷ 4 2 = 0 ÷ 2 7 = 0 ÷ 7 (стандарт) |
|||||
|
0 |
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ: 0 = со сбросом давления 1 = без сброса давления |
|||||
ГРАФИКИ РАСХОДА
РАЗМЕРЫ
PR03 = регулятор со сбросом, с обратным клапаном
PR04 = регулятор без сброса, с обратным клапаном
