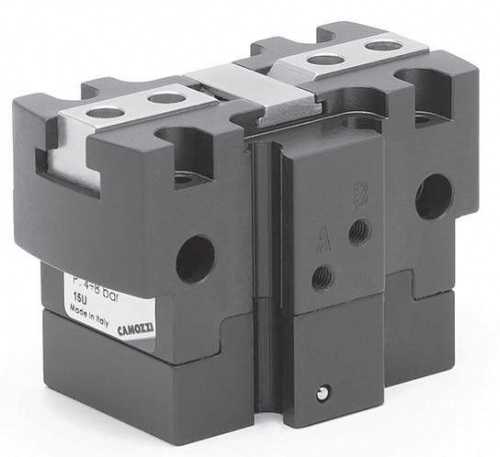

Схваты с параллельными губками и направляющей Серия CGPT

Запрос цен и сроков на info@binomkip.ru

Одно и двустороннего действия, магнитные, самоцентрирующиеся
ø 16, 20, 25, 32, 40 мм

Благодаря использованию высокопроизводительной и точной системы передачи усилия, захваты серии CGPT способны обеспечить высокие усилия захвата, гарантируя при этом очень высокую повторяемость.
Широкий диапазон доступных размеров позволяет найти оптимальное решение для любого вида операций. Схваты поставляются с центрирующими втулками (допуск H8). При обслуживании эта втулка может обеспечить высокую взаимозаменяемость схватов и насадок схвата. Серия пневматических схватов CGPT идеально подходит для различных применений, включая захват и позиционирование деталей, обработку материала и операций погрузки / разгрузки в станочных линиях.
» Прочная, компактная и легкая конструкция
» Большие усилия захвата
» Крепление схвата сверху, снизу и с торца
» Пневматическое подключение с торца или снизу (без использования трубок)
» Самоцентрирующиеся губки
» Высокая повторяемость открытия и закрытия
» Высокая взаимозаменяемость (центрирующие втулки)
» Положение (открытое и закрытое) определяется с помощью бесконтактных магнитных датчиков
» В соответствии с директивой ROHS
» Без использования PTFE, силикона и меди
» Высокая надежность
» Высокая устойчивость к нагрузкам благодаря Т-образной направляющей
» Доступны версии для использования во взрывоопасных зонах (ATEX) и при высоких температурах (150°C)

Тип	схваты с параллельными губками и направляющей
Тип действия	одностороннего действия (Н.О. и Н.З.); двустороннего действия (стандартный и с пружиной безопасности)
Диаметр поршня	Ø 16, 20, 25, 32, 40 мм
Передача усилия	рычаг
Присоединение	M3 (Ø16), M5 (Ø20, 25, 32), G1/8 (Ø40)
Рабочее давление	2 ÷ 8 бар (двустороннего действия), 4 ÷ 8 бар (одностороннего действия)
Рабочая температура	5°C ÷ 60°C (стандарт), 5°C ÷ 150°C (высокая температура)
Температура хранения	-10°C ÷ 80°C
Макс. частота использования	3 Гц (ø 16, 20, 25, 32), 2 Гц (ø 40)
Повторяемость	0,02 мм
Повторяемость при замене схвата или губок	0,1 мм
Рабочая среда	Рабочая среда очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].
Смазка	После 10 миллионов циклов необходимо смазать поверхности скольжения. Если присутствуют загрязнения (механические частицы, пыль, агрессивные жидкости) используйте этот специальный канал продувки для очистки внутренних частей схвата, подавая давление 1-2 бара.
Класс защиты	IP 40
Совместимость	Директива ROHS
Сертификаты	ATEX (II 2GD c IIC 120°C(T4)-20°C≤Ta≤80)
Материалы	Без использования PTFE, силикона и меди
ПРИМЕЧАНИЕ: необходимо повышать давление в системе постепенно для избежания неконтролируемых срабатываний.

CGPT	-	16	-	NC	-	W	EX
CGPT	Серия
16	Диаметры: 10 = ø 10 мм; 16 = ø 16 мм; 20 = ø 20 мм; 25 = ø 25 мм; 32 = ø 32 мм; 40 = ø 40 мм
NC	Функции: = двустороннего действия (PNZ1) NO (Н.О.) = одностороннего действия, нормально открытый (PNZ3) NC (Н.З.) = одностороннего действия, нормально закрытый (PNZ2)
W	Исполнение: = стандарт W = высокая температура (150 °C) - не магнитные
EX	Взрывозащищенная версия

Пневматические символы

Fz s, Mx s, My s, Mz s = максимальные допустимые нагрузки и крутящие моменты в статическом режиме
Fz d, Mx d, My d, Mz d = максимальные допустимые нагрузки и крутящие моменты в динамическом режиме

Мод.	Fz s (N)	Mx s (Nm)	My s (Nm)	Mz s (Nm)	Fz d (N)	Mx d (Nm)	My d (Nm)	Mz d (Nm)
CGPT-16	200	2.5	2.5	2	2	0.06	0.06	0.06
CGPT-20	350	5	7.5	4	4	0.12	0.12	0.12
CGPT-25	600	8	13	6.5	6	0.25	0.25	0.25
CGPT-32	900	18	30	15	9	0.5	0.5	0.5
CGPT-40	1500	40	60	30	15	1	1	1

Деталь	Материалы
1 - Корпус	Алюминий
2 - Губки	Нержавеющая сталь
3 - Поршень	Нержавеющая сталь
4 - Уплотнения	HNBR / FKM
5 - Центрирующая втулка	Нержавеющая сталь
6 - Рычаги	Сталь
7 - Задняя крышка	Алюминий
8 - Пружина	Нержавеющая сталь
9 - Магнит	Неодим
10 - Крышка	Нержавеющая сталь

A = порт подачи давления для открытия губок
B = порт подачи давления для закрытия губок

Мод.	Результирующее усилие закрытия при давлении питания 6 бар (Н)	Результирующее усилие открытия при давлении питания 6 бар (Н)	Ход губок (мм)	Потребление воздуха за цикл (норм. см³)	Рабочее давление (бар)	Рабочая температура (°C)	Повторяемость (мм)	Максимально возможная частота срабатывания (Гц)	Вес (кг)
CGPT-16	57	65	2.5	9	2 ÷ 8	5 ÷ 60	0.02	3	0.09
CGPT-16-NC	71	45	2.5	5 (одностороннего действия) 9 (двустороннего действия)	4 ÷ 8	5 ÷ 60	0.02	3	0.11
CGPT-16-NO	37	80	2.5	5 (одностороннего действия) 9 (двустороннего действия)	4 ÷ 8	5 ÷ 60	0.02	3	0.1

A = порт подачи давления для открытия губок
B = порт подачи давления для закрытия губок

Мод.	Результирующее усилие закрытия при давлении питания 6 бар (Н)	Результирующее усилие открытия при давлении питания 6 бар (Н)	Ход губок (мм)	Потребление воздуха за цикл (норм. см³)	Рабочее давление (бар)	Рабочая температура (°C)	Повторяемость (мм)	Максимально возможная частота срабатывания (Гц)	Вес (кг)
CGPT-20	83	94	4	20	2 ÷ 8	5 ÷ 60	0.02	3	0.15
CGPT-20-NC	104	51	4	10 (одностороннего действия) 20 (двустороннего действия)	4 ÷ 8	5 ÷ 60	0.02	3	0.2
CGPT-20-NO	51	123	4	10 (одностороннего действия) 20 (двустороннего действия)	4 ÷ 8	5 ÷ 60	0.02	3	0.18

A = порт подачи давления для открытия губок
B = порт подачи давления для закрытия губок

Мод.	Результирующее усилие закрытия при давлении питания 6 бар (Н)	Результирующее усилие открытия при давлении питания 6 бар (Н)	Ход губок (мм)	Потребление воздуха за цикл (норм. см³)	Рабочее давление (бар)	Рабочая температура (°C)	Повторяемость (мм)	Максимально возможная частота срабатывания (Гц)	Вес (кг)
CGPT-25	118	140	6	45	2 ÷ 8	5 ÷ 60	0.02	3	0.27
CGPT-25-NC	143	103	6	24 (одностороннего действия) 45 (двустороннего действия)	4 ÷ 8	5 ÷ 60	0.02	3	0.35
CGPT-25-NO	83	165	6	21 (одностороннего действия) 45 (двустороннего действия)	4 ÷ 8	5 ÷ 60	0.02	3	0.33

A = порт подачи давления для открытия губок
B = порт подачи давления для закрытия губок

Мод.	Результирующее усилие закрытия при давлении питания 6 бар (Н)	Результирующее усилие открытия при давлении питания 6 бар (Н)	Ход губок (мм)	Потребление воздуха за цикл (норм. см³)	Рабочее давление (бар)	Рабочая температура (°C)	Повторяемость (мм)	Максимально возможная частота срабатывания (Гц)	Вес (кг)
CGPT-32	193	225	8	101	2 ÷ 8	5 ÷ 60	0.02	3	0.5
CGPT-32-NC	227	177	8	53 (одностороннего действия) 101 (двустороннего действия)	4 ÷ 8	5 ÷ 60	0.02	3	0.61
CGPT-32-NO	147	260	8	47 (одностороннего действия) 101 (двустороннего действия)	4 ÷ 8	5 ÷ 60	0.02	3	0.59

A = порт подачи давления для открытия губок
B = порт подачи давления для закрытия губок

Мод.	Результирующее усилие закрытия при давлении питания 6 бар (Н)	Результирующее усилие открытия при давлении питания 6 бар (Н)	Ход губок (мм)	Потребление воздуха за цикл (норм. см³)	Рабочее давление (бар)	Рабочая температура (°C)	Повторяемость (мм)	Максимально возможная частота срабатывания (Гц)	Вес (кг)
CGPT-40	335	360	10	202	2 ÷ 8	5 ÷ 60	0.02	3	0.83
CGPT-40-NC	390	252	10	106 (одностороннего действия) 202 (двустороннего действия)	4 ÷ 8	5 ÷ 60	0.02	3	1.2
CGPT-40-NO	223	413	10	95 (одностороннего действия) 202 (двустороннего действия)	4 ÷ 8	5 ÷ 60	0.02	3	1.1


При условии, что центр масс захватываемого объекта часто смещен вверх на высоту губок (b) и иногда смещен вбок относительно оси движения губок (е), результирующий рычаг R по отношению к плечу (b) и эксцентриситету (e) может быть рассчитан по формуле: R = √ (b² + e²)	CGPT-16 R = рычаг Fc = усилие захвата при закрытом положении Fa (усилие захвата при открытом положении) = Fc + 10%

CGPT-20 R = рычаг Fc = усилие захвата при закрытом положении Fa (усилие захвата при открытом положении) = Fc + 10%	CGPT-25 R = рычаг Fc = усилие захвата при закрытом положении Fa (усилие захвата при открытом положении) = Fc + 10%

CGPT-32 R = рычаг Fc = усилие захвата при закрытом положении Fa (усилие захвата при открытом положении) = Fc + 10%	CGPT-40 R = рычаг Fc = усилие захвата при закрытом положении Fa (усилие захвата при открытом положении) = Fc + 10%

Мод.	A	B	C	D	E	F
CGPT-16	Ø5	M3	M2.5	M2.5	Ø4	M2.5
CGPT-20	Ø6	M4	M3	M3	Ø5	M3
CGPT-25	Ø8	M5	M4	M4	Ø6	M4
CGPT-32	Ø8	M5	M4	M5	Ø8	M5
CGPT-40	Ø10	M6	M5	M6	Ø10	M6
