Описание

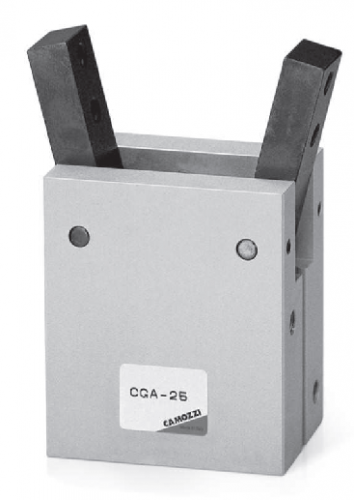

Пневматические схватыСерия CGA
Более детальное описание находится в документации (внизу).
С магнитным поршнем
Размеры 10, 16, 20, 25 и 32 мм
Схваты пневматические рычажного типа Серии CGA доступны в 5 типоразмерах. Угол раскрытия губок в пределах от -10° до +30°. Поршень оснащен постоянным магнитом, что позволяет использовать магнитные датчики положения Мод. СSB. Датчики положения устанавливаются в U-образные канавки на корпусе схвата.
Схваты пневматические имеют монтажные отверстия на трех сторонах, что облегчает их установку. Для облегчения крепления схват может быть также оснащен адаптерами Мод. C-CGP (охватывающий) или Мод. L-CGP (охватываемый).
» Компактная конструкция
» Различные варианты установки
» Дополнительные крепления по заказу
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|
|
Модель |
CGA-10; CGA-16; CGA-20; CGA-25; CGA-32 |
|
Диаметр |
ø 10, 16, 20, 25, 32 мм |
|
Тип действия |
двустороннего действия |
|
Рабочее давление |
1.5 ÷ 7 бар |
|
Рабочая температура |
0° ÷ 80°C |
|
Мах. рабочая частота |
180 циклов/мин |
|
Смазка |
рычажного механизма - требуется смазка всех подвижных частей |
|
Усилие сжатия M (Н*см) |
1,6xP 8xP 17xP 34xP 61xP P = рабочее давление (бар) |
|
Усилие разжатия M (Н*см) |
2,6xP 11xP 23xP 43xP 81xP М = момент (Нм) |
|
Действующая сила захвата F (Н) |
F = M/L x 0,85 L = расстояние до точки захвата (см) |
|
Максимальная длина до точки захвата L (см) |
3,0 4,0 6,0 7,0 8,5 |
|
Вес (г) |
ø 10 = 40 ø 16 = 100 ø 20 = 200 ø 25 = 330 ø 32 = 540 |
|
Угол открытия / закрытия |
-10° ÷ 30° |
|
Присоединение |
M5 (CGA-10 - M3) |
|
Рабочая среда |
очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]. |
|
КОДИРОВКА |
||
|
CGA |
- |
20 |
|
CGA |
СЕРИЯ ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ: CD18 |
|
|
20 |
РАЗМЕРЫ: 10 = ø 10 мм 16 = ø 16 мм 20 = ø 20 мм 25 = ø 25 мм 32 = ø 32 мм |
|
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ
ХАРАКТЕРИСТИКИ УСИЛИЙ ЗАХВАТА
L = Расстояние до точки захвата
F = Усилие захвата
L = Расстояние до точки захвата
F = Усилие захвата
L = Расстояние до точки захвата
F = Усилие захвата
Y = подвод сжатого воздуха
Z = отверстие для монтажа захватных губок
X, W, AA = монтажные отверстия
|
РАЗМЕРЫ |
||||||||||||||||||||||
|
Мод. |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
R |
S |
T |
U |
V |
|
CGA-10 |
10 |
30.5 |
15.5 |
15.7 |
18 |
20 |
30.5 |
36.5 |
14 |
2.5 |
1.5 |
0° |
10 |
7.5 |
19 |
6 |
3 |
7 |
16 |
10 |
23 |
17 |
|
CGA-16 |
14 |
38 |
21 |
17.5 |
24 |
25.5 |
38 |
45.5 |
24 |
3 |
3 |
0° |
12 |
7.5 |
25.5 |
8 |
3 |
9 |
22 |
14 |
34 |
26 |
|
CGA-20 |
16 |
42.5 |
22 |
22 |
30 |
28 |
42.5 |
53 |
30 |
3.5 |
3.5 |
0° |
13 |
8 |
28 |
10 |
4 |
12 |
26 |
16 |
45 |
35 |
|
CGA-25 |
20 |
48.5 |
24.5 |
26 |
36 |
31.5 |
48.5 |
61 |
36 |
4.5 |
4.5 |
0° |
18 |
9 |
31 |
12 |
5 |
14 |
32 |
20 |
52 |
40 |
|
CGA-32 |
26 |
54 |
30 |
30 |
44 |
37.5 |
45 |
68 |
42 |
5 |
5 |
0° |
24 |
10 |
33.5 |
14 |
6 |
18 |
40 |
26 |
60 |
46 |
|
РАЗМЕРЫ |
||||||||||
|
Мод. |
Х резьба |
Х глубина |
Y резьба |
Y глубина |
W резьба |
W глубина |
Z резьба |
Z глубина |
АА резьба |
АА глубина |
|
CGA-10 |
M3 |
7 |
M3 |
- |
M3 |
- |
M3 |
- |
M3 |
5 |
|
CGA-16 |
M4 |
11 |
M5 |
- |
M4 |
- |
M3 |
- |
M4 |
7 |
|
CGA-20 |
M5 |
13 |
M5 |
- |
M5 |
- |
M4 |
- |
M5 |
8 |
|
CGA-25 |
M6 |
15 |
M5 |
- |
M6 |
- |
M5 |
- |
M6 |
10 |
|
CGA-32 |
M6 |
20 |
M5 |
- |
M6 |
- |
M6 |
- |
M6 |
10 |
