Клеммы винтовые MTU Meyertec
Винтовые клеммы MTU предназначены для подключения проводников в шкафах автоматизации, управления и распределения электроэнергии. Клеммы обеспечивают безопасное и надежное соединение проводников сечением от 2,5 до 35 мм2 между исполнительными механизмами и другими электротехническими компонентами. Применение клемм делает монтаж оборудования более наглядным и позволяет сэкономить на прокладке проводников.
Преимущества
• Надежный контакт - гильза из стали с антикоррозийным покрытием предотвращает ослабление контакта в процессе эксплуатации• Высокая электропроводность - электрическая соединительная шина из луженой латуни с насечками для увеличения пятна контакта.
• Универсальное крепление - возможность установки на DINрейку 35 мм и G-образную рейку 32 мм.
• Качественные материалы - корпус из полиамида PA66 обладает высокой диэлектрической прочностью, устойчив к воздействию масел, жиров, спиртов.
• Надежное соединение - винты из стали с антикоррозийным покрытием позволяют создавать высокое усилие зажима провода.
• Широкий ассортимент аксессуаров и маркировок.
Одноуровневые винтовые клеммы MTU - простой и удобный способ подключения устройств в шкафах автоматики. В ассортименте клеммы серого, синего и красного цвета, что удобно для визуального распределения подключений по их назначению. Открытую токопроводящую часть клеммного ряда необходимо закрыть торцевой заглушкой. Одноуровневые клеммы имеют одинаковые габаритные размеры для всех сечений, кроме ширины, которая зависит от сечения выбираемого проводника.
|
|
|
|
|
|
|
| Цвет | Артикул | Артикул | Артикул | Артикул | Артикул | Артикул |
|---|---|---|---|---|---|---|
| Серый | MTU-2.5 | MTU-4 | MTU-6 | MTU-10 | MTU-16 | MTU-35 |
| Синий | MTU-2.5BL | MTU-4BL | MTU-6BL | MTU-10BL | MTU-16BL | MTU-35BL |
| Красный | MTU-2.5RD | MTU-4RD | MTU-6RD | MTU-10RD | - | - |
| Упаковка | 25 шт. | 25 шт. | 25 шт. | 20 шт. | 10 шт. | 8 шт. |
| Параметр | Значение | |||||
|---|---|---|---|---|---|---|
| Для модели | MTU-2.5 | MTU-4 | MTU-6 | MTU-10 | MTU-16 | MTU-35 |
| Расчетное сечение, мм² | 2.5 | 4 | 6 | 10 | 16 | 35 |
| Номинальное напряжение, В | 800 | 1000 | ||||
| Номинальный ток, А | 24 | 32 | 41 | 57 | 76 | 125 |
| Длина × Ширина × Высота, мм | 42.5 × 5.2 × 47 | 42.5 × 6.2 × 47 | 42.5 × 8.2 × 47 | 42.5 × 10.2 × 47 | 52 × 12.2 × 48 | 50 x 15.2 x 61.3 |
| Пиковое (импульсное) напряжение, кВ | 8 | 9.8 | 8 | |||
| Тип винтов | M2.5 | M3 | M4 | M6 | ||
| Момент затяжки, мин/макс, Нм | 0.4-0.5 | 0.6-0.8 | 1.5-1.8 | 3.2-3.7 | ||
| Тип монтажа (DIN-рейка) |
TH (TS) 35x7.5 TH (TS) 35x15 G 32x15 |
TH (TS) 35x7.5 TH (TS) 35x15 |
TH (TS) 35x7.5 TH (TS) 35x15 G 32x15 |
|||
| Подключение по стандарту | IEC 60947-7-1 | |||||
| Длина снятия изоляции, мм | 8 | 10 | 12 | 16 | ||
| Сечение жесткого провода, мм² | 0.2…4 | 0.2…6 | 0.2…10 | 0.5…16 | 1.5…25 | 1.5…50 |
| Сечение гибкого провода, мм² | 0.2…2.5 | 0.2…4 | 0.2…6 | 0.5…10 | 1.5…16 | 1.5…35 |
| Сечение гибкого провода с НШВИ, мм² | 0.2…1.5 | 0.2…2.5 | 0.2…6 | 0.5…10 | 1.5…16 | 1.5…35 |
| Материал изоляции | PA66 | |||||
| Температура эксплуатации | от -40 до +100 ℃ | |||||

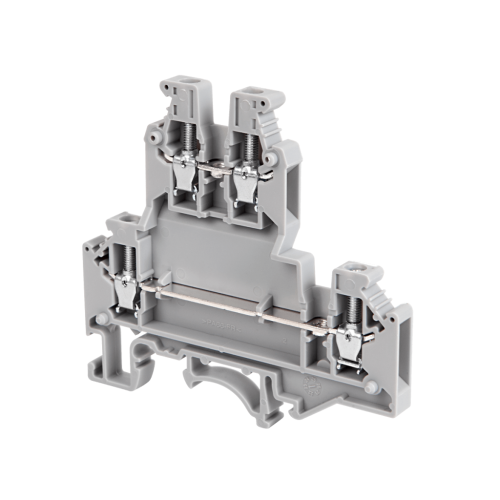

Многоуровневые винтовые клеммы MTU применяются в шкафах автоматики с высокой плотностью монтажа при ограниченном пространстве. Двухуровневые клеммы экономят до 50 % монтажного пространства на DIN-рейке по сравнению с одноуровневыми клеммами. Трехуровневые клеммы применяются для подключения трехпроводных датчиков и других исполнительных механизмов.
| Двухуровневая клемма | Двухуровневая клемма удлиненная | Трехуровневая клемма | |||
|---|---|---|---|---|---|
|
|
|
|
|
|
|
| Серый цвет | MTU-D2.5 | MTU-D4 | MTU-D2.5L | MTU-D4L | MTU-TR2.5 |
| Упаковка | 20 шт. | 15 шт. | 12 шт. | 10 шт. | 10 шт. |
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Для модели | MTU-D2.5 | MTU-D4 | MTU-D2.5L | MTU-D4L | MTU-TR2.5 |
| Расчетное сечение, мм² | 2.5 | 4 | 2.5 | 4 | 2.5 |
| Номинальное напряжение, В | 500 | 250 | |||
| Номинальный ток, А | 24 | 32 | 24 | 32 | 24 |
| Длина × Ширина × Высота, мм | 56.4 × 62 × 5.2 | 56.4 × 62 × 6.2 | 67.2 x 5.2 x 62 | 67.2 x 6.2 x 62 | 85 × 49 × 6 |
| Пиковое (импульсное) напряжение, кВ | 6 | 4 | |||
| Тип винтов | M3 | M2.5 | |||
| Момент затяжки, мин/макс, Нм | 0.6-0.8 | 0.4-0.8 | |||
| Тип монтажа (DIN-рейка) |
TH (TS) 35x7.5 TH (TS) 35x15 G 32x15 |
TH (TS) 35x7.5 TH (TS) 35x15 |
|||
| Подключение по стандарту | IEC 60947-7-1 | ||||
| Длина снятия изоляции, мм | 8 | 7 | |||
| Сечение жесткого провода, мм² | 0.2…4 | 0,5...4 | |||
| Сечение гибкого провода, мм² | 0.2…2.5 | 0,2…4 | 1,5...4 | ||
| Сечение гибкого провода с НШВИ, мм² | 0.25…1.5 | 0.25…2.5 | 0.25…1.5 | 0,2…4 | 0.5...2.5 |
| Материал изоляции | PA66 | ||||
| Температура эксплуатации | от -40 до +100 ℃ | ||||
Многовыводные клеммы MTU применяются для разветвления токовых цепей. Данный тип удобен, когда к одной клемме необходимо подключить несколько проводников. В отличие от многоуровневых клемм данные клеммы имеют единую токопроводящую шину на 3 или 4 присоединения.
| Трехпроводная клемма | Четырехпроводная клемма | |||
|---|---|---|---|---|
|
|
|
|
|
|
| Цвет серый | MTU-TO2.5 | MTU-TO4 | MTU-FO2.5 | MTU-FO4 |
| Упаковка | 25 шт. | 15 шт. | 20 шт. | 15 шт. |
| Параметр | Значение | |||
|---|---|---|---|---|
| Для модели | MTU-TO2.5 | MTU-TO4 | MTU-FO2.5 | MTU-FO4 |
| Расчетное сечение, мм² | 2.5 | 4 | 2.5 | 4 |
| Номинальное напряжение, В | 500 | 690 | 500 | |
| Номинальный ток, А | 24 | 32 | 24 | 32 |
| Длина × Ширина × Высота, мм | 50.5 x 5.2 x 47 | 63.5 × 47 × 6.2 | 63.5 × 47 × 5.2 | 50.3 × 47.4 × 6.2 |
| Пиковое (импульсное) напряжение, кВ | 6 | 8 | ||
| Тип винтов | М2.5 | M3 | M2.5 | M3 |
| Момент затяжки, мин/макс, Нм | 0.4-0.5 | 0.6-0.8 | 0.4-0.5 | 0.6-0.8 |
| Тип монтажа (DIN-рейка) |
TH (TS) 35x7.5 TH (TS) 35x15 G 32x15 | |||
| Подключение по стандарту | IEC 60947-7-1 | |||
| Длина снятия изоляции, мм | 8 | |||
| Сечение жесткого провода, мм² | 0.2…4 | 0.2…6 | 0.2…4 | 0.2…6 |
| Сечение гибкого провода, мм² | 0.2…2.5 | 0.2…4 | 0.2…2.5 | 0.2…4 |
| Сечение гибкого провода с НШВИ, мм² | 0.2…2.5 | 0.25…2.5 | 0.25…1.5 | 0.25…2.5 |
| Материал изоляции | PA66 | |||
| Температура эксплуатации | от -40 до +100 ℃ | |||
Заземляющие клеммы MTU обеспечивают заземление проводников благодаря контакту токоведущей шины с DIN-рейкой (при условии заземления монтажной пластины шкафа). Конструкция клемм не требует применения торцевых заглушек.
|
|
|
|
|
|
|
|
| Желтый-Зеленый цвет | MTU-2.5PE | MTU-4PE | MTU-6PE | MTU-10PE | MTU-16PE | MTU-35PE |
MTU-D4PE двухуровневая |
|---|---|---|---|---|---|---|---|
| Упаковка | 25 шт. | 25 шт. | 25 шт. | 20 шт. | 10 шт. | 8 шт. | 15 шт. |
| Параметр | Значение | ||||||
|---|---|---|---|---|---|---|---|
| Для модели | MTU-2.5PE | MTU-4PE | MTU-6PE | MTU-10PE | MTU-16PE | MTU-35PE |
MTU-D4PE двухуровневая |
| Расчетное сечение, мм² | 2.5 | 4 | 6 | 10 | 16 | 35 | 4 |
| Длина × Ширина × Высота, мм | 42.5 × 5.2 × 47 | 42.5 × 6.2 × 47 | 42.5 × 8.2 × 47 | 42.5 × 10.2 × 47 | 42.5 x 12.2 x 52.6 | 50 x 15.2 x 61 | 56.4 x 6.2 x 62.3 |
| Пиковое (импульсное) напряжение, кВ | 8 | 9.8 | 8 | ||||
| Зажимные винты | M3 | M4 | М6 | М3 | |||
| Крепежный винт | M2.5 | M3 | M4 | M5 | М3 | ||
| Момент затяжки зажимных винтов, мин/макс, Нм | 0.6-0.8 | 1.5-1.8 | 3.2-3.7 | 0.6-0.8 | |||
| Момент затяжки крепежных зажимов, мин/макс, Нм | 0.5-0.6 | 0.6-0.8 | 1.5-1.8 | 2.5-3.0 | 0.6-0.8 | ||
| Тип монтажа (DIN-рейка) |
TH (TS) 35x7.5 TH (TS) 35x15 G 32x15 | ||||||
| Подключение по стандарту | IEC 60947-7-1 | ||||||
| Длина снятия изоляции, мм | 8 | 9 | 10 | 11 | 15 | 8 | |
| Сечение жесткого провода, мм² | 0,2…4 | 0,2…6 | 0.2…10 | 0.5…16 | 2.5…16 | 1.5…50 | 0.2…6 |
| Сечение гибкого провода, мм² | 0.2…2.5 | 0.2…4 | 0.2…6 | 0.5…10 | 4…16 | 1.5…35 | 0.2…4 |
| Сечение гибкого провода с НШВИ, мм² | 0.2…1.5 | 0.2…2.5 | 0.2…6 | 0.5…10 | 4…16 | 1.5…35 | 0.2…4 |
| Материал изоляции | PA66 | ||||||
| Температура эксплуатации | от -40 до +100 ℃ | ||||||
Клеммы MTU c держателем предохранителя применяются для защиты цепей управления и сигнализации от перегрузки и коротких замыканий. Модификации со светодиодной индикацией информируют о перегорании предохранителя. Клеммы не требуют применения торцевых заглушек.
|
Без индикации |
Индикация 24 В |
Индикация 220 В |
| Цвет серый | MTU-4F | MTU-4F24 | MTU-4F220 |
|---|---|---|---|
| Упаковка | 25 шт. | 25 шт. | 25 шт. |
| Параметр | Значение | ||
|---|---|---|---|
| Для модели | MTU-4F | MTU-4F24 | MTU-4F220 |
| Расчетное сечение, мм² | 4 | ||
| Номинальное напряжение, В | 800 | 24 | 220 |
| Номинальный ток, А | 6.3 | ||
| Длина × Ширина × Высота, мм | 72.5 × 56.5 × 8.2 | ||
| Пиковое (импульсное) напряжение, кВ | 6 | ||
| Тип винтов | М3 | ||
| Момент затяжки, мин/макс, Нм | 0.6-0.8 | ||
| Тип монтажа (DIN-рейка) |
TH (TS) 35x7.5 TH (TS) 35x15 G 32x15 | ||
| Подключение по стандарту | IEC 60947-7-1 | ||
| Длина снятия изоляции, мм | 11 | ||
| Сечение жесткого провода, мм² | 0.2…4 | ||
| Сечение гибкого провода, мм² | 0.2…4 | ||
| Сечение гибкого провода с НШВИ, мм² | 0.2…4 | ||
| Материал изоляции | PA66 | ||
| Температура эксплуатации | от -40 до +100 ℃ | ||
Клеммы MTU с ножевым размыкателем применяются в цепях для оперативного и безопасного отключения нагрузки во время отладки или измерений. Не требуется отключения проводников, достаточно поднять рычаг размыкателя. Токоведущая часть клемм закрыта с двух сторон, применение заглушек не требуется.
|
|
| Цвет серый | MTU-4KS |
|---|---|
| Упаковка | 20 шт. |
| Параметр | Значение |
|---|---|
| Для модели | MTU-4KS |
| Расчетное сечение, мм² | 4 |
| Номинальное напряжение, В | 800 |
| Номинальный ток, А | 16 |
| Длина × Ширина × Высота, мм | 51 × 58.5 × 6.2 |
| Пиковое (импульсное) напряжение, кВ | 8 |
| Тип винтов | M3 |
| Момент затяжки, мин/макс, Нм | 0.5-0.6 |
| Тип монтажа (DIN-рейка) |
TH (TS) 35x7.5 TH (TS) 35x15 G 32x15 |
| Подключение по стандарту | IEC 60947-7-1 |
| Длина снятия изоляции, мм | 8 |
| Сечение жесткого провода, мм² | 0.2…4 |
| Сечение гибкого провода, мм² | 0.2…4 |
| Сечение гибкого провода с НШВИ, мм² | 0.5…2.5 |
| Материал изоляции | PA66 |
| Температура эксплуатации | от -40 до +100 ℃ |
|
|
Маркировка предназначена для удобства визуализации подключения проводников к клеммам. Доступны варианты пустой маркировки, а также маркировка с символами и цифрами. |
| Маркировка |
Для клемм MTU сечением 2,5 мм2 (кроме MTU-TR2.5) | Для клемм MTU сечением 4 мм2 | Для клемм MTU сечением 6 мм2 | Для клемм MTU сечением 10 мм2 |
|---|---|---|---|---|
| Ширина | 5 мм | 6 мм | 8 мм | 10 мм |
| Символы | Артикул | |||
|---|---|---|---|---|
| Пустая | MTU-2.5MC | MTU-4MC | MTU-6MC | MTU-10MC |
| L1, L2, L3, N, PE | MTU-2.5ML | MTU-4ML | MTU-6ML | MTU-10ML |
| 1 - 10 | MTU-2.5M110 | MTU-4M110 | MTU-6M110 | MTU-10M110 |
| 11 - 20 | MTU-2.5M1120 | MTU-4M1120 | MTU-6M1120 | MTU-10M1120 |
| 21 - 30 | MTU-2.5M2130 | MTU-4M2130 | MTU-6M2130 | MTU-10M2130 |
| 31 - 40 | MTU-2.5M3140 | MTU-4M3140 | MTU-6M3140 | MTU-10M3140 |
| 41 - 50 | MTU-2.5M4150 | MTU-4M4150 | MTU-6M4150 | MTU-10M4150 |
| 51 - 60 | MTU-2.5M5160 | MTU-4M5160 | MTU-6M5160 | MTU-10M5160 |
| 61 - 70 | MTU-2.5M6170 | MTU-4M6170 | MTU-6M6170 | MTU-10M6170 |
| 71 - 80 | MTU-2.5M7180 | MTU-4M7180 | MTU-6M7180 | MTU-10M7180 |
| 81 - 90 | MTU-2.5M8190 | MTU-4M8190 | MTU-6M8190 | MTU-10M8190 |
| 91 - 100 | MTU-2.5M91100 | MTU-4M91100 | MTU-6M91100 | MTU-10M91100 |
| 101 - 200 | MTU-2.5M101200 | MTU-4M101200 | MTU-6M101200 | MTU-10M101200 |
| 201 - 300 | MTU-2.5M201300 | MTU-4M201300 | MTU-6M201300 | MTU-10M201300 |
Для трехуровневых клемм MTU-TR2.5 применяется маркировка MTU-2.5MCTR.
|
|
Предназначены для распределения потенциала между клеммами. Устанавливаются в вертикальные пазы клемм. |
| Тип клемм | 2 контакта | 3 контакта | 10 контактов |
|---|---|---|---|
| Клеммы сечением 2,5 мм² | MTU-J225 | MTU-J325 | MTU-J1025 |
| Клеммы сечением 4 мм² | MTU-J24 | MTU-J34 | MTU-J104 |
| Клеммы сечением 6 мм² | MTU-J26 | MTU-J36 | MTU-J106 |
| Клеммы сечением 10 мм² | MTU-J210 | MTU-J310 | MTU-J1010 |
| Трехуровневые клеммы MTU-TR2.5 | - | - | MTU-J10S |
|
|
Предназначены для распределения потенциала между клеммами. Устанавливаются непосредственно в винтовой зажим сбоку. |
| Тип клемм | 2 контакта | 3 контакта |
|---|---|---|
| Клеммы сечением 2,5 мм² | MTU-B225 | MTU-B325 |
| Клеммы сечением 4 мм² | MTU-B24 | MTU-B34 |
| Клеммы сечением 6 мм² | MTU-B26 | MTU-B36 |
| Клеммы сечением 10 мм² | MTU-B210 | MTU-B310 |
| Трехуровневые клеммы MTU-TR2.5 | - | - |
|
|
Предназначен для фиксации клемм и других приборов, установленных на DIN-рейке. |
|
|
Предназначены для закрытия токоведущей части винтовых клемм. |
|
|
Предназначен для визуальной маркировки клеммного ряда. Держатель устанавливается на фиксатор MTU-S1. |
|
|
Предназначен для разделения смежно установленных блоков перемычек MTU-J. |
