-----Блоки перемычек MTS Meyertec

Блоки перемычек MTS Meyertec

Много

Нашли дешевле?

MTS - J Х Х

Исполнение

Cечение 1,5 мм²

Cечение 2,5 мм²

Cечение 4 мм²

Cечение 6 мм²

Cечение 10 мм²

Cечение 16 мм²

Тип

2 контакта

3 контакта

10 контактов

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Клеммы пружинные MTS Meyertec

Пружинные клеммы MTS предназначены для упрощения подключения проводников в шкафах автоматизации, управления и распределения электроэнергии. Клеммы обеспечивают безопасное и надежное соединение проводников сечением от 2,5 до 16 мм2. Пружина из нержавеющей стали создает равномерное давление на проводник и обеспечивает надежный контакт в течение всего времени эксплуатации.

Преимущества

• Надежный вибростойкий контакт.
• Экономия времени монтажа в сравнении с винтовыми клеммами.
• Двойной ряд для установки перемычек.
• Корпус клемм из негорючего пластика.

Применение пружинных клемм по сравнению с винтовыми позволяет сократить время монтажа – достаточно установить отвертку в контактную колодку и подключить проводник.

Одноуровневые пружинные клеммы MTS применяются для подключения проводников в шкафах управления. Фронтальное подключение проводников обеспечивает дополнительное удобство и скорость монтажа.

Цвет	Артикул
Серый	MTS-2.5	MTS-4	MTS-6	MTS-10	MTS-16
Синий	MTS-2.5BL	MTS-4BL	MTS-6BL	MTS-10BL	MTS-16BL
Красный	MTS-2.5RD	MTS-4RD	MTS-6RD	-	-
Упаковка	25 шт.	15 шт.	12 шт.	10 шт.	6 шт.

Параметр	Значение
Для модели	MTS-2.5	MTS-4	MTS-6	MTS-10	MTS-16
Расчетное сечение, мм²	2.5	4	6	10	16
Номинальное напряжение, В	800
Номинальный ток, А	24	32	41	57	76
Длина × Ширина × Высота, мм	48.5 × 5.2 × 36.5	56 × 6.2 × 36.5	69.5 x 8.2 x 43.5	69.5 x 10 x 43.5	78 x 12 x 43.5
Пиковое (импульсное) напряжение, кВ	8
Тип монтажа (DIN-рейка)	TH (TS) 35x7.5 TH (TS) 35x15
Подключение по стандарту	IEC 60947-7-1
Длина снятия изоляции, мм	10	12
Сечение жесткого провода, мм²	0.25…4	0.25…6	0.5…10	1.5…16	1.5…25
Сечение гибкого провода, мм²	0.25…2.5	0.25…4	0.5…6	1.5…10	1.5…16
Сечение гибкого провода с НШВИ, мм²	0.25…2.5	0.25…4	0.5…6	1.5…10	1.5…16
Материал изоляции (PA66)	PA66
Температура эксплуатации	от -40 до +100 ℃

Двухуровневые пружинные клеммы MTS применяются в шкафах автоматики с высокой плотностью монтажа для экономии места на DIN-рейке. Оба уровня имеют монтажное отверстие для установки перемычек.

Картинка	Цвет	Артикул
	Серый	MTS-D2.5	MTS-D4
	Упаковка	10 шт.	10 шт.

Параметр	Значение
Для модели	MTS-D2.5	MTS-D4
Расчетное сечение, мм²	2.5	4
Номинальное напряжение, В	500
Номинальный ток, А	24	32
Длина × Ширина × Высота, мм	67.5 × 5.2 × 47.5	93.5 × 6.2 × 47.5
Пиковое (импульсное) напряжение, кВ	6
Тип монтажа (DIN-рейка)	TH (TS) 35x7.5 TH (TS) 35x15
Подключение по стандарту	IEC 60947-7-1
Длина снятия изоляции	10	12
Сечение жесткого провода, мм²	0.25…4	0.25…6
Сечение гибкого провода, мм²	0.25…2.5	0.25…4
Сечение гибкого провода с НШВИ, мм²	0.25…2.5	0.25…4
Материал изоляции (PA66)	PA66
Температура эксплуатации	от -40 до +100 ℃

Заземляющие пружинные клеммы MTS применяются для подключения защитных заземляющих проводников. Клемма фиксируется на DIN-рейке простым защелкиванием без использования инструментов.

	MTS-2.5PE	MTS-4PE	MTS-6PE	MTS-10PE	MTS-16PE	MTS-D2.5PE	MTS-D4PE
Желтый Зеленый
Упаковка	20 шт.	15 шт.	12 шт.	10 шт.	6 шт.	10 шт.	10 шт.

Параметр	Значение
Для модели	MTS-2.5PE	MTS-4PE	MTS-6PE	MTS-10PE	MTS-16PE	MTS-D2.5PE	MTS-D4PE
Расчетное сечение, мм²	2.5	4	6	10	16	2.5	4
Длина × Ширина × Высота, мм	48.5 × 5.2 × 36.5	56 × 6,2 × 36,5	69.5 x 8.2 x 43.5	69.5 x 10 x 43.5	78 × 12 × 43.5	67.5 × 5.2 × 47.5	93.5 × 6.2 × 47.5
Пиковое (импульсное) напряжение, кВ	8					6
Тип монтажа (DIN-рейка)	TH (TS) 35x7.5 TH (TS) 35x15
Подключение по стандарту	IEC 60947-7-1
Длина снятия изоляции, мм	10	12				10	12
Сечение жесткого провода, мм²	0.25…4		0.5…10	1.5…16	1.5…25	0.2…4	0.2…6
Сечение гибкого провода, мм²	0.25…2.5		0.5…6	1.5…10	1.5…16	0.2…2.5	0.2…4
Сечение гибкого провода с НШВИ, мм²	0.25…2.5		0.5…6	1.5…10	1.5…16	0.2…2.5	0.2…4
Материал изоляции (PA66)	PA66
Температура эксплуатации	от -40 до +100 ℃

Клеммы пружинные MTS c держателем предохранителя устанавливаются в шкафах автоматики для защиты вторичных цепей от перегрузки и коротких замыканий.

	MTS-2.5F	MTS-4F	MTS-4F24	MTS-4F220
Серый цвет
Упаковка	15 шт.	16 шт.	16 шт.	16 шт.

Параметр	Значение
Для модели	MTS-2.5F	MTS-4F	MTS-4F24	MTS-4F220
Расчетное сечение, мм²	2.5	4
Номинальное напряжение, В	250	800	24	220
Номинальный ток, А	6.3
Длина × Ширина × Высота, мм	60.5 × 6 × 62.2	64.3 × 6.2 × 58.4
Пиковое (импульсное) напряжение, кВ	4	8
Тип монтажа (DIN-рейка)	TH (TS) 35x7.5 TH (TS) 35x15
Подключение по стандарту	IEC 60947-7-1
Длина снятия изоляции, мм	10	12
Сечение жесткого провода, мм²	0.25…4	0.5…6	0.2…6
Сечение гибкого провода, мм²	0.25…2.5	0.5…4	0.2…4
Сечение гибкого провода с НШВИ, мм²	0.25…2.5	0.5…4	0.2…4
Материал изоляции (PA66)	PA66
Температура эксплуатации	от -40 до +100 ℃

Предохранитель не входит в комплект поставки.

Трехпроводные и четырехпроводные пружинные клеммы MTS применяются для объединения нескольких проводников с одинаковым сечением.

	Трехпроводная		Четырехпроводная

Серый цвет	MTS-TO2.5	MTS-TO4	MTS-FO2.5	MTS-FO4
Упаковка	20 шт.	15 шт.	15 шт.	15 шт.

Параметр	Значение
Для модели	MTS-TO2.5	MTS-TO4	MTS-FO2.5	MTS-FO4
Расчетное сечение, мм²	2.5	4	2.5	4
Номинальное напряжение, В	800
Номинальный ток, А	24	32	24	32
Длина × Ширина × Высота, мм	60.5 x 5.2 x 36.5	71.5 × 6.2 × 36.5	72 × 5.2 × 36.5	87.3 × 6.2 × 36.5
Пиковое (импульсное) напряжение, кВ	8
Тип монтажа (DIN-рейка)	TH (TS) 35x7.5 TH (TS) 35x15
Подключение по стандарту	IEC 60947-7-1
Длина снятия изоляции, мм	10	12	10
Сечение жесткого провода, мм²	0.2…4	0.5…6	0.25…4	0.25…6
Сечение гибкого провода, мм²	0.2…2.5	0.5…4	0.25…2.5	0.25…4
Сечение гибкого провода с НШВИ, мм²	0.2…2.5	0.5…4	0.25…2.5	0.25…4
Материал изоляции	PA66
Температура эксплуатации	от -40 до +100 ℃

Маркировка предназначена для визуализации подключения проводников к клеммам. Пружинные клеммы MTS имеют два типа маркировки - боковую и фронтальную.

Фронтальная маркировка
В качестве фронтальной маркировки для пружинных клемм MTS можно использовать маркировку соответствующего сечения от винтовых клемм MTU.

Боковая маркировка
Указана в таблице.

Символы маркировки	Артикул
Символы маркировки	Для клемм сечением 2,5 мм²	Для клемм сечением 4 мм²	Для клемм сечением 6 мм²
Пустая	MTS-2.5MC	MTS-4MC	MTS-6MC
L1, L2, L3, N, PE	MTS-2.5ML	MTS-4ML	MTS-6ML
1-10	MTS-2.5M110	MTS-4M110	MTS-6M110
11-20	MTS-2.5M1120	MTS-4M1120	MTS-6M1120
21-30	MTS-2.5M2130	MTS-4M2130	MTS-6M2130
31-40	MTS-2.5M3140	MTS-4M3140	MTS-6M3140
41-50	MTS-2.5M4150	MTS-4M4150	MTS-6M4150
1-100	MTS-2.5M1100	MTS-4M1100	MTS-6M1100

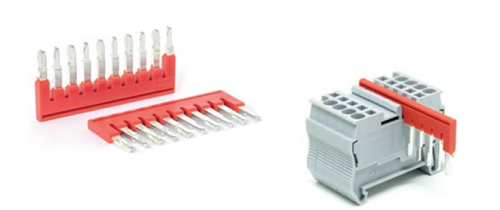

Применяются для распределения потенциала между клеммами.
Пружинные клеммы MTS имеют два ряда для установки перемычек.
Блоки перемычек поставляются в упаковках по 10 штук.

Тип клемм	2 контакта	3 контакта	10 контактов
Клеммы сечением 2,5 мм²	MTS-J225	MTS-J325	MTS-J1025
Клеммы сечением 4 мм²	MTS-J24	MTS-J34	MTS-J104
Клеммы сечением 6 мм²	MTS-J26	MTS-J36	MTS-J106
Клеммы сечением 10 мм²	MTS-J210	-	-
Клеммы сечением 16 мм²	MTS-J216	-	-

Предназначены для закрытия токоведущей части винтовых клемм.
Поставляются в упаковках по 20 штук.

Тип клемм	Серый цвет	Синий цвет
Одноуровневые 2,5 мм²	MTS-P2.5	MTS-PBL2.5
Одноуровневые 4 мм²	MTS-P4	MTS-PBL4
Одноуровневые 6 мм²	MTS-P6	MTS-PBL6
Одноуровневые 16 мм²	MTS-P16	MTS-PBL16
Двухуровневые 2,5 мм²	MTS-PD2.5	-
Двухуровневые 4 мм²	MTS-PD4	-
Трехпроводные 2,5 мм²	MTS-PTO2.5	-
Трехпроводные 4 мм²	MTS-PTO	-
Четырехпроводные 2,5 мм²	MTS-PFO2.5	-
Четырехпроводные 4 мм²	MTS-PFO4	-
С держателем предохранителя 2,5 мм²	MTS-PF
С размыкателем, с предохранителем, 4 мм²	MTS-PF4	-
