Описание
Пневмораспределители Kipvalve серии 4 с ручным управлением
Используются в случаях когда необходимо локальное управление исполнительными механизмами в ручном режиме.
Присоединение: Изготавливаются с присоединительными резьбами G1/8", G1/4", G3/8".
Управление: Ручное, осуществляется путем переключения рукоятки распределителя. В зависимости от модификации, распределители имеют рукоятку с фиксацией или с пружинным возвратом.
Конструкция: Относятся к распределителям золотникового типа с прямым ручным управлением.
Функции переключения: Линейка пневмораспределителей KIPVALVE с ручным управлением включает в себя все самые распространенные функции переключения для 5-ти линейных распределителей.
Монтаж: Возможны два варианта монтажа распределителей KIPVALVE:
- Боковой монтаж на плоскость (через сквозные отверстия в корпусе).
- Монтаж на передней панели щита (через отверстие 22 мм, фиксируется гайкой на рукоятке).
Габарит корпуса: Выпускаются в корпусах 2-ого и 3-его габаритов . Габарит распределителя указывает на ширину его корпуса. По габариту корпуса распределителя также можно косвенно судить о его пропускной способности (чем больше габарит, тем больше пропускная способность распределителя).
|
Параметр |
Значение |
|
Максимально допустимое давление |
12 бар |
|
Рабочее давление |
0…8 бар |
|
Рабочая среда |
фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла |
|
Температура окружающей среды |
0…60 °С |
|
Степень защиты |
IP 65 |
|
Крепление |
через сквозные отверстия в корпусе |
|
Материал корпуса |
анодированный алюминий |
|
Модификация |
Присоединение |
Расход, Нл/мин (м3/ч) |
Фото, Чертеж | ||
|
Вх/Вых |
Сброс | ||||
|
KIPVALVE 448-2052-S Кодировка по системе AIRTAC 4H210-06-S |
G1/8 |
G1/8 |
730 (43,8) |
|
|
|
KIPVALVE 444-2052-S Кодировка по системе AIRTAC 4H210-08-S |
G1/4 |
G1/8 |
840 (50,4) |
|
|
|
KIPVALVE 443-3052-S Кодировка по системе AIRTAC 4H310-10-S |
G3/8 |
G1/4 |
1580 (94,8) |
|
|
|
Модификация |
Присоединение |
Расход, Нл/мин (м3/ч) |
Фото, Чертеж | ||
|
Вх/Вых |
Сброс | ||||
|
KIPVALVE 548-2052-L Кодировка по системе AIRTAC 4H210-06-L |
G1/8 |
G1/8 |
730 (43,8) |
|
|
|
KIPVALVE 544-2052-L Кодировка по системе AIRTAC 4H210-08-L |
G1/4 |
G1/8 |
840 (50,4) |
|
|
|
KIPVALVE 543-3052-L Кодировка по системе AIRTAC 4H310-10-L |
G3/8 |
G1/4 |
1580 (94,8) |
|
|
|
Модификация |
Присоединение |
Расход, Нл/мин (м3/ч) |
Фото, Чертеж | ||
|
Вх/Вых |
Сброс | ||||
|
KIPVALVE 544-2053C-S Кодировка по системе AIRTAC 4H230C-08-S |
G1/4 |
G1/8 |
630 (37,8) |
|
|
|
Модификация |
Присоединение |
Расход, Нл/мин (м3/ч) |
Фото, Чертеж | ||
|
Вх/Вых |
Сброс | ||||
|
KIPVALVE 544-2053C-L Кодировка по системе AIRTAC 4H230C-08-L |
G1/4 |
G1/8 |
630 (37,8) |
|
|

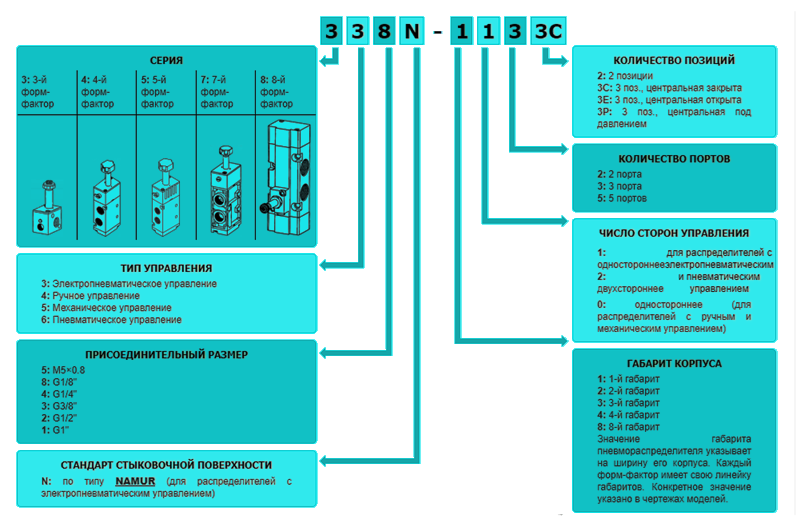

Пример расшифровки - 434-2152:
Пневмораспределитель 4 серии с электропневматическим типом управления клапана, с присоединительным размером G1/4”, со вторым габаритом корпуса, с односторонним управлением, с пятью портами и двумя позициями.
