Пневмораспределители Kipvalve серии 4 с пневматическим управлением
Используются в таких системах, где нет возможности или недопустимо применять электрические сигналы для управления пневмораспределителями (например, при высокой влажности или при опасности поражения электрическим током).
Присоединение: Изготавливаются с присоединительными резьбами G1/8", G1/4", G3/8".
Управление: Пневматическое, осуществляется путем подачи сжатого воздуха в порт управления (резьба G1/8"). В зависимости от модификации, распределители имеют одностороннее или двухстороннее управление.
Конструкция: Относятся к распределителям золотникового типа с прямым пневматическим управлением.
Функции переключения: Линейка пневмораспределителей KIPVALVE с пневмоуправлением включает в себя все самые распространенные функции переключения для 3-х и 5-ти линейных распределителей.
Монтаж: Возможны два варианта монтажа распределителей KIPVALVE:
- Боковой или фронтальный монтаж на плоскость (через сквозные отверстия в корпусе).
- Монтаж на плиту серии G100 или G200 (совместимость распределителей и плит указана в таблицах ниже).
Габарит корпуса: Выпускаются в корпусах 2-ого и 3-его габаритов . Габарит распределителя указывает на ширину его корпуса. По габариту корпуса распределителя также можно косвенно судить о его пропускной способности (чем больше габарит, тем больше пропускная способность распределителя).
|
Параметр |
Значение |
|
Конструкция |
золотникового типа (с прямым управлением) |
|
Максимально допустимое давление |
12 бар |
|
Минимальное давление управления |
2 бар |
|
Рабочее давление |
1,5…8 бар |
|
Рабочая среда |
фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла |
|
Температура окружающей среды |
5…50 °С |
|
Частота срабатывания |
5 циклов/с |
|
Степень защиты |
IP 65 |
|
Крепление |
через сквозные отверстия в корпусе |
|
Материал корпуса |
анодированный алюминий |
|
Время отклика на управляющий сигнал |
0,05 сек. |
|
Модификация |
Присоединение |
Расход, Нл/мин (м3/ч) |
Установка на плиту |
Фото, Чертеж | |||
|
Вх/Вых |
Сброс |
Управление | |||||
|
KIPVALVE 468-2132 Кодировка по системе AIRTAC 3A210-06 |
G1/8 |
G1/8 |
G1/8 |
730 (43,8) |
нет |
|
|
|
KIPVALVE 564-2132 Кодировка по системе AIRTAC 3A210-08 |
G1/4 |
G1/4 |
G1/8 |
840 (50,4) |
нет |
|
|
|
KIPVALVE 463-3132 Кодировка по системе AIRTAC 3A310-10 |
G3/8 |
G3/8 |
G1/8 |
1580 (94,8) |
нет |
|
|
|
Модификация |
Присоединение |
Расход, Нл/мин (м3/ч) |
Установка на плиту |
Фото, Чертеж (1) | |||
|
Вх/Вых |
Сброс |
Управление | |||||
|
KIPVALVE 468-2152 Кодировка по системе AIRTAC 4A210-06 |
G1/8 |
G1/8 |
G1/8 |
730 (43,8) |
G200 |
|
|
|
KIPVALVE 564-2152 Кодировка по системе AIRTAC 4A210-08 |
G1/4 |
G1/8 |
G1/8 |
840 (50,4) |
G200 |
|
|
|
Модификация |
Присоединение |
Расход, Нл/мин (м3/ч) |
Установка на плиту |
Фото, Чертеж | |||
|
Вх/Вых |
Сброс |
Управление | |||||
|
KIPVALVE 468-2252 Кодировка по системе AIRTAC 4A220-06 |
G1/8 |
G1/8 |
G1/8 |
730 (43,8) |
G200 |
|
|
|
KIPVALVE 464-2252 Кодировка по системе AIRTAC 4A220-08 |
G1/4 |
G1/8 |
G1/8 |
840 (50,4) |
G200 |
|
|
|
Модификация плиты |
Количество распределителей |
Размер, мм |
|
|
A |
B |
||
|
G200 2T |
2 |
58 |
69 |
|
G200 4T |
4 |
104 |
115 |
|
G200 6T |
6 |
150 |
161 |
|
G200 8T |
8 |
196 |
207 |

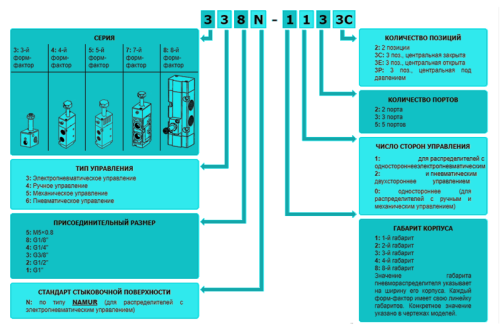

Пример расшифровки - 434-2152:
Пневмораспределитель 4 серии с электропневматическим типом управления клапана, с присоединительным размером G1/4”, со вторым габаритом корпуса, с односторонним управлением, с пятью портами и двумя позициями.
