Пневмораспределители Kipvalve серии 3, 4, 5, 7 и 8 с электропневматическим управлением
Используются для управления пневмоцилиндрами, пневматическими клапанами, поворотными пневмоприводами и другим пневматическим оборудованием.
Присоединение: Изготавливаются с присоединительными резьбами G1/8", G1/4", G3/8", G1".
Управление: Электропневматическое, осуществляется при помощи катушек серии CL. Катушки CL имеют напряжения питания 12 VAC, 12 VDC, 24 VAC, 24 VDC, 110 VAC, 220 VAC. В зависимости от модификации, распределители имеют одностороннее или двухстороннее управление.
Конструкция: Относятся к распределителям золотникового типа с пилотным управлением, имеют внутреннее питание пилота. Исключением является лишь распределитель 338-1132, т.к. он по конструкции относится к распределителям прямого действия (клапанного типа).
Функции переключения: Линейка пневмораспределителей KIPVALVE с электропневматическим управлением включает в себя все самые распространенные функции переключения для 3-х и 5-ти линейных распределителей.
Монтаж: Возможны два варианта монтажа распределителей KIPVALVE:
- Боковой или фронтальный монтаж на плоскость (через сквозные отверстия в корпусе).
- Монтаж на плиту серии G100 или G200 (совместимость распределителей и плит указана в таблицах ниже).
Габарит корпуса: Выпускаются в корпусах пяти различных габаритов (1, 2, 3, 4 и 8 габариты). Габарит распределителя указывает на ширину его корпуса. По габариту корпуса распределителя также можно косвенно судить о его пропускной способности (чем больше габарит, тем больше пропускная способность распределителя).
| Параметр | Значение | ||
|---|---|---|---|
| Габарит корпуса 1, 2, 3 | Габарит корпуса 4 | Габарит корпуса 8 | |
| Конструкция | Золотникового типа с пилотным управлением, золотникового типа прямого действия (модель 338-1132) | ||
| Максимально допустимое давление | 12 бар | 10 бар | |
| Рабочее давление |
1,5…8 бар 0...8 бар | 2…7 бар | |
| Рабочая среда | фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла | ||
| Температура окружающей среды |
-20...70°С -10...60°C(модель 338-1132) | ||
| Максимальная частота срабатывания | 5 циклов/с | 3 цикла/с | |
| Ручное дублирование срабатывания | есть | ||
| Монтаж | На поверхность. Крепление через отверстия в корпусе | ||
| Материал корпуса | алюминий | ||
| Время отклика на управляющий сигнал | 50 мс | 80 мс | |
* - кроме 338-1132. Этот распределитель по конструкции относится к распределителям прямого действия.
** - кроме 338-1132. Эта модификация распределителей имеет рабочее давление 0..8 бар
| Модификация | Присоединение |
Расход, Нл/мин (м3/ч) |
Тип катушки (1) |
Тип разъема (2) |
Установка на плиту | |
|---|---|---|---|---|---|---|
| Вх/Вых | Сброс | |||||
| KIPVALVE 338-1132 | G1/8 | M5 | 37 (2,2) |
CL712 CL075 CL579 CL296 | DIN43650B | нет |
| Кодировка по системе AIRTAC 3V1-06 |
||||||
(1) - Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) - Разъем для катушки заказывается отдельно.
| Модификация | Присоединение |
Расход, Нл/мин (м3/ч) |
Тип катушки (1) |
Тип разъема (2) |
Установка на плиту | Фото | Чертеж | |
|---|---|---|---|---|---|---|---|---|
| Вх/Вых | Сброс | |||||||
| KIPVALVE 538-1132 | G1/8 | G1/8 | 630 (37,8) | CL077 | DIN43650C | нет |
|
|
| Кодировка по системе AIRTAC 3V110-06 |
||||||||
| KIPVALVE 538-2132 | G1/8 | G1/8 | 730 (43,8) |
CL712 CL075 CL579 CL296 | DIN43650B | нет |
|
|
| Кодировка по системе AIRTAC 3V210-06 | ||||||||
| KIPVALVE 534-2132 | G1/4 | G1/4 | 840 (50,4) |
CL712 CL075 CL579 CL296 | DIN43650B | нет |
|
|
| Кодировка по системе AIRTAC 3V210-08 | ||||||||
| KIPVALVE 533-3132 | G3/8 | G3/8 | 1580 (94,8) |
CL712 CL075 CL579 CL296 | DIN43650B | нет |
|
|
| Кодировка по системе AIRTAC 3V310-10 |
||||||||
(1) - Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) - Разъем для катушки заказывается отдельно.
| Модификация | Присоединение |
Расход, Нл/мин (м3/ч) |
Тип катушки (1) |
Тип разъема (2) |
Установка на плиту | |
|---|---|---|---|---|---|---|
| Вх/Вых | Сброс | |||||
| KIPVALVE 338-1132 | G1/8 | M5 | 37 (2,2) |
CL712 CL075 CL579 CL296 | DIN43650B | нет |
| Кодировка по системе AIRTAC 3V1-06 |
||||||
(1) - Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) - Разъем для катушки заказывается отдельно.
| Модификация | Присоединение |
Расход, Нл/мин (м3/ч) |
Тип катушки (1) |
Тип разъема (2) |
Установка на плиту | Фото | Чертеж | |
|---|---|---|---|---|---|---|---|---|
| Вх/Вых | Сброс | |||||||
| KIPVALVE 538-1152 | G1/8 | G1/8 | 630 (37,8) | CL077 | DIN43650C | G100 |
|
|
| Кодировка по системе AIRTAC 4V110-06 | ||||||||
| KIPVALVE 538-2152 | G1/8 | G1/8 | 730 (43,8) |
CL712 CL075 CL579 CL296 | DIN43650B | G200 |
|
|
| Кодировка по системе AIRTAC 4V210-06 | ||||||||
| KIPVALVE 534-2152 | G1/4 | G1/8 | 840 (50,4) |
CL712 CL075 CL579 CL296 | DIN43650B | G200 |
|
|
| Кодировка по системе AIRTAC 4V210-08 | ||||||||
| KIPVALVE 533-3152 | G3/8 | G1/4 | 1580 (94,8) |
CL712 CL075 CL579 CL296 | DIN43650B | G300 |
|
|
| Кодировка по системе AIRTAC 4V310-10 |
||||||||
(1) - Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) - Разъем для катушки заказывается отдельно.
>
| Модификация | Присоединение |
Расход, Нл/мин (м3/ч) |
Тип катушки (1) |
Тип разъема (2) |
Установка на плиту | |
|---|---|---|---|---|---|---|
| Вх/Вых | Сброс | |||||
| KIPVALVE 733-4152 | G3/8 | G3/8 | 1840 (110,4) |
CL712 CL075 CL579 CL296 | DIN43650B | нет |
(1) - Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) - Разъем для катушки заказывается отдельно.
>
| Модификация | Присоединение |
Расход, Нл/мин (м3/ч) |
Тип катушки (1) |
Тип разъема (2) |
Установка на плиту | |
|---|---|---|---|---|---|---|
| Вх/Вых | Сброс | |||||
| KIPVALVE 831-8152 | G1 | G1 | 7080 (424.8) | CL050 | DIN43650A | нет |
(1) - Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) - Разъем для катушки заказывается отдельно.
| Модификация | Присоединение |
Расход, Нл/мин (м3/ч) |
Тип катушки (1) |
Тип разъема (2) |
Установка на плиту | Фото | Чертеж | |
|---|---|---|---|---|---|---|---|---|
| Вх/Вых | Сброс | |||||||
| KIPVALVE 538-2252 | G1/8 | G1/8 | 730 (43,8) |
CL712 CL075 CL579 CL296 | DIN43650B | G200 |
|
|
| Кодировка по системе AIRTAC 4V220-06 | ||||||||
| KIPVALVE 434-2252 | G1/4 | G1/8 | 840 (50,4) |
CL712 CL075 CL579 CL296 | DIN43650B | G200 |
|
|
| Кодировка по системе AIRTAC 4V220-08 | ||||||||
| KIPVALVE 533-3252 | G3/8 | G1/4 | 1580 (94,8) |
CL712 CL075 CL579 CL296 | DIN43650B | G300 |
|
|
| Кодировка по системе AIRTAC 4V320-10 | ||||||||
(1) - Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) - Разъем для катушки заказывается отдельно.
| Модификация | Присоединение |
Расход, Нл/мин (м3/ч) |
Тип катушки (1) |
Тип разъема (2) |
Установка на плиту | Фото | Чертеж | |
|---|---|---|---|---|---|---|---|---|
| Вх/Вых | Сброс | |||||||
| KIPVALVE 538-2253C | G1/8 | G1/8 | 630 (37,8) |
CL712 CL075 CL579 CL296 | DIN43650B | G200 |
|
|
| Кодировка по системе AIRTAC 4V220-06 | ||||||||
| KIPVALVE 534-2253C | G1/4 | G1/8 | 630 (37,8) |
CL712 CL075 CL579 CL296 | DIN43650B | G200 |
|
|
| Кодировка по системе AIRTAC 4V220-08 | ||||||||
| KIPVALVE 533-3253C | G3/8 | G1/4 | 945 (56,7) |
CL712 CL075 CL579 CL296 | DIN43650B | G300 |
|
|
| Кодировка по системе AIRTAC 4V320-10 | ||||||||
(1) - Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) - Разъем для катушки заказывается отдельно.
| Модификация плиты | Количество распределителей | Размер, мм | |
|---|---|---|---|
| A | B | ||
| G100 2T | 2 | 47 | 57 |
| G100 4T | 4 | 85 | 95 |
| G100 6T | 6 | 123 | 133 |
| Модификация плиты | Количество распределителей | Размер, мм | |
|---|---|---|---|
| A | B | ||
| G200 2T | 2 | 58 | 69 |
| G200 4T | 4 | 104 | 115 |
| G200 6T | 6 | 150 | 161 |
| G200 8T | 8 | 196 | 207 |
| Модификация плиты | Количество распределителей | Размер, мм | |
|---|---|---|---|
| A | B | ||
| G300-2T | 2 | 70 | 82 |
| G300-4T | 4 | 126 | 138 |
| G300-5T | 5 | 154 | 166 |
| G300-6T | 6 | 182 | 194 |
| G300-8T | 8 | 238 | 250 |
| G300-10T | 10 | 294 | 306 |

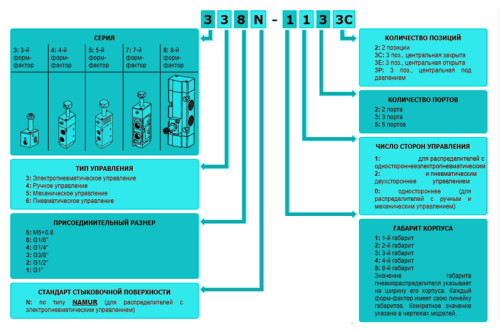

Пример расшифровки - 534-2152:
Пневмораспределитель 5 серии с электропневматическим типом управления клапана, с присоединительным размером G1/4”, со вторым габаритом корпуса, с односторонним управлением, с пятью портами и двумя позициями.
