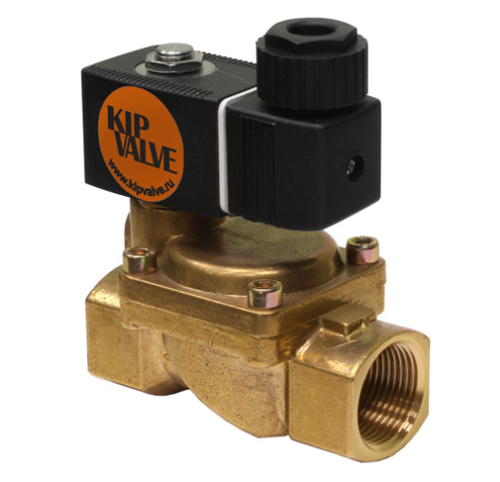

Серия KIPVALVE WTR224B - соленоидные (электромагнитные) клапаны для систем под давлением
Катушка соленоидного клапана приобретается отдельно, ссылка на катушку модели CL0, CL1, CL2Соленоидные клапаны KIPVALVE WTR224B пришли на смену старой серии клапанов WTR223B. По принципу действия они относятся к клапанам непрямого действия с плавающей мембраной. В силу своей конструкции клапаны WTR224B являются наиболее универсальными среди всех клапанов KIPVALVE и подходят для решения большинства задач по управлению потоками жидкостей или газов в системах горячего и холодного водоснабжения и других системах под давлением.
Отличительные особенности клапанов KIPVALVE серии WTR224B:
- Широкий диапазон резьбовых присоединений от G1/4” (DN 8) до G2” (DN 50). Плотное закрытие и открытие клапанов WTR224B в процессе работы происходит за счет давления рабочей среды. Поэтому клапаны именно этой модификации изготавливаются с большими присоединительными размерами, имеют при этом компактные габариты и им не требуется большая катушка высокой мощности;
- Низкое потребление электроэнергии при большом Ду. Мощности катушки у клапанов WTR224B должно быть достаточно лишь для того, чтобы открыть канал перепускного отверстия, а не поднять всю мембрану целиком. В связи с этим даже у клапанов с большим DN установлена компактная катушка малой мощности. Поэтому клапаны KIPVALVE WTR224B считаются клапанами с низким энергопотреблением;
- Доступная цена. Форм-фактор корпуса внутри линейки у клапанов из нержавеющей стали и латуни, NO и NC клапанов унифицирован за счет применения на производстве новых литейных форм. Это позволило сократить количество комплектующих, количество операций и время необходимое для производства одного клапана. Таким образом оптимизация производственного процесса позволила снизить конечную стоимость клапанов WTR224B по сравнению со старой серией;
- Два уплотнения и возможность установки ремкомплектов для широкого круга задач. Наличие сменных ремкомплектов из FKM и NBR для клапанов WTR224B позволяют оперативно изменять технические характеристики клапанов, адаптируя каждый клапан под нужную температуру и тип рабочей среды.
|
Материал корпуса |
Кованая латунь BS - стандарт |
|
Материал мембраны |
NBR (нитрил-бутадиеновая резина) - стандарт |
|
Температура рабочей среды |
Для уплотнения NBR: -20... +85 °С |
|
Типы клапана |
Нормально закрытый NC - стандарт |
|
Рабочее давление |
0,25...16 / 0,5...16 / 0,6...16 бар |
|
Вязкость рабочей среды |
21 мм2/с (21 сСт) |
|
Напряжение питания катушки |
220 VAC, 110 VAC - стандарт |
|
Класс изоляции катушки |
H (+180 °С) |
|
Температура окружающей среды |
-20 до +50 °С |
|
Продолжительность включения (работы) |
ПВ 100 % |
|
Модификация серии WTR224B NC |
Присоеди- нительный размер,G'' |
DN |
Рабочее давл., бар |
Пропуск. способ-ть, м3/час |
Внутр. условный проход, мм |
Модель катушки |
Разъем для подключения катушки стандарт: DIN43650A |
|
WTR224B-1508 |
1/4 |
8 |
0,25-16 |
1,9 |
15 |
CL0 (На выбор) |
CL-S1A |
|
WTR224B-1510 |
3/8 |
10 |
0,25-16 |
3 |
15 |
CL0 (На выбор) |
CL-S1A |
|
WTR224B-1515 |
1/2 |
15 |
0,25-16 |
3,8 |
15 |
CL0 (На выбор) |
CL-S1A |
|
WTR224B-2020 |
3/4 |
20 |
0,25-16 |
6 |
20 |
CL0 (На выбор) |
CL-S1A |
|
WTR224B-2525 |
1 |
25 |
0,25-16 |
9,5 |
25 |
CL0 (На выбор) |
CL-S1A |
|
WTR224B-4032 |
1 1/4 |
32 |
0,6-16 |
23 |
40 |
CL2 (На выбор) |
CL-S1A |
|
WTR224B-4040 |
1 1/2 |
40 |
0,6-16 |
25 |
40 |
CL2 (На выбор) |
CL-S1A |
|
WTR224B-5050 |
2 |
50 |
0,6-16 |
41 |
50 |
CL1 (На выбор) |
CL-S1A |
|
Модификация серии WTR224B NO |
Присоеди- нительный размер,G'' |
DN |
Рабочее давление, бар |
Пропускная способность, Kv, м3/час |
Внутренний условный проход, мм |
Модель катушки |
Разъем для подключения катушки стандарт: DIN43650A |
|
WTR224B-1508 |
1/4 |
8 |
0,25-16 |
1,9 |
15 |
CL2 (На выбор) |
CL-S1A |
|
WTR224B-1510 |
3/8 |
10 |
0,25-16 |
3 |
15 |
CL2 (На выбор) |
CL-S1A |
|
WTR224B-1515 |
1/2 |
15 |
0,25-16 |
3,8 |
15 |
CL2 (На выбор) |
CL-S1A |
|
WTR224B-2020 |
3/4 |
20 |
0,25-16 |
6 |
20 |
CL2 (На выбор) |
CL-S1A |
|
WTR224B-2525 |
1 |
25 |
0,25-16 |
9,5 |
25 |
CL2 (На выбор) |
CL-S1A |
|
WTR224B-4032 |
1 1/4 |
32 |
0,6-16 |
23 |
40 |
CL2 (На выбор) |
CL-S1A |
|
WTR224B-4040 |
1 1/2 |
40 |
0,6-16 |
25 |
40 |
CL2 (На выбор) |
CL-S1A |
|
WTR224B-5050 |
2 |
50 |
0,6-16 |
41 |
50 |
CL2 (На выбор) |
CL-S1A |
|
Модель |
G |
L |
H |
A |
|
WTR224B-1508 |
G1/4’’ |
66 мм ± 1 мм |
86 мм ± 1 мм |
40,5 мм ± 1 мм |
|
WTR224B-1510 |
G3/8’’ |
66 мм ± 1 мм |
91 мм ± 1 мм |
40,5 мм ± 1 мм |
|
WTR224B-1510 [M01] |
G3/8’’ |
66 мм ± 1 мм |
91 мм ± 1 мм |
40,5 мм ± 1 мм |
|
WTR224B-1515 |
G1/2’’ |
66 мм ± 1 мм |
91 мм ± 1 мм |
40,5 мм ± 1 мм |
|
WTR224B-1515 [M01] |
G1/2’’ |
66 мм ± 1 мм |
91 мм ± 1 мм |
40,5 мм ± 1 мм |
|
WTR224B-2020 |
G3/4’’ |
83 мм ± 3 мм |
92,5 мм ± 2 мм |
50 мм ± 1 мм |
|
WTR224 B-2525 |
G1’’ |
98 мм ± 2 мм |
103 мм ± 3 мм |
60 мм ± 1 мм |
|
WTR224B-2525 [M01] |
G1’’ |
98 мм ± 2 мм |
103 мм ± 3 мм |
60 мм ± 1 мм |
|
WTR224 B-4032 |
G1 1/4’’ |
133 мм ± 2 мм |
138 мм ± 2 мм |
92 мм ± 1 мм |
|
WTR224B-4032 [M01] |
G1 1/4’’ |
133 мм ± 2 мм |
138 мм ± 2 мм |
92 мм ± 1 мм |
|
WTR224 B-4040 |
G1 1/2’’ |
133 мм ± 2 мм |
136 мм ± 2 мм |
92 мм ± 1 мм |
|
WTR224B-4040 [M01] |
G1 1/2’’ |
133 мм ± 2 мм |
136 мм ± 2 мм |
92 мм ± 1 мм |
|
WTR224B-5050 |
G2’’ |
160 мм ± 2 мм |
151 мм ± 3 мм |
109 мм ± 1 мм |
|
WTR224B-5050 [M01] |
G2’’ |
160 мм ± 2 мм |
151 мм ± 3 мм |
109 мм ± 1 мм |
|
Модель |
G |
L |
H |
A |
|
WTR224B-1508-Х-BS |
G1/4’’ |
72 мм ± 1 мм |
98 мм ± 2 мм |
41 мм ± 1 мм |
|
WTR224B-1508-Х-SS |
G1/4’’ |
61 мм ± 1 мм |
98 мм ± 2 мм |
41 мм ± 1 мм |
|
WTR224B-1510-Х-BS |
G3/8’’ |
72 мм ± 1 мм |
98 мм ± 2 мм |
41 мм ± 1 мм |
|
WTR224B-1510-Х-SS |
G3/8’’ |
61 мм ± 1 мм |
98 мм ± 2 мм |
41 мм ± 1 мм |
|
WTR224B-1515 |
G1/2’’ |
68 мм ± 1 мм |
100 мм ± 1 мм |
42 мм ± 1 мм |
|
WTR224B-2020 |
G3/4’’ |
83 мм ± 3 мм |
108 мм ± 2 мм |
50 мм ± 1 мм |
|
WTR224B-2525 |
G1’’ |
98 мм ± 2 мм |
118 мм ± 3 мм |
60 мм ± 1 мм |
|
WTR224B-4032 |
G1 1/4’’ |
133 мм ± 1 мм |
141 мм ± 1 мм |
92 мм ± 1 мм |
|
WTR224B-4040 |
G1 1/2’’ |
133 мм ± 1 мм |
141 мм ± 1 мм |
92 мм ± 1 мм |
|
WTR224B-5050-Х-BS |
G2’’ |
160 мм ± 1 мм |
154 мм ± 1 мм |
109 мм ± 1 мм |
|
WTR224B-5050-Х-SS |
G2’’ |
160 мм ± 1 мм |
145 мм ± 1 мм |
120 мм ± 1 мм |
