Электромагнитные катушки KIPVALVE CL0, CL1, CL2, CL3
Описание
Электромагнитные катушки KIPVALVE CL0, CL1, CL2, CL3
Компания KIPVALVE производит катушки управления и разъемы для соленоидных клапанов, пневматического и гидравлического оборудования. Катушки могут быть изготовлены с напряжением питания 12 VDC, 12 VAC, 24 VDC, 24 VAC, 110 VAC, 220 VAC.
Сменные катушки CL1, CL2 и CL3 используются для изменения рабочих характеристик соленоидных клапанов KIPVALVE. Остальные катушки серии CL используются для замены вышедших из строя катушек с аналогичными установочными размерами и электрическими характеристиками.
Основные особенности электромагнитных катушек и разъемов KIPVALVE серии CL:
- - высокая степень защиты электрических соединений разъема (до IP65*) достигается благодаря наличию герметичного сальникового ввода для кабеля и прокладки-уплотнения со стороны катушки;
- - электрические контакты выполнены по стандартам DIN43650A, DIN43650B и DIN43650C, что позволяет использовать существующие разъемы при замене электромагнитных катушек.
Электромагнитная катушка представляет собой спираль из изолированного проводника, намотанного на диэлектрический каркас. Спираль вместе с диэлектрическим каркасом заливается специальным материалом, который служит корпусом электромагнитной катушки и защищает её проводник (спираль) от внешних воздействий.
Катушка устанавливается на шток клапана (пневмораспределителя).
При подаче напряжения питания на электромагнитную катушку, внутри спирали создается электромагнитное поле. Это поле воздействует на сердечник, заставляя его перемещаться (втягиваться или вытесняться из обмотки). Этот принцип работы катушки используется для управления клапанами, пневмораспределителями и другими устройствами, имеющими схожую конструкцию.
* расшифровка IP65: «6» - полная защита от пыли, пыленепроницаемость; «5» - защита от водяных потоков с любого направления.

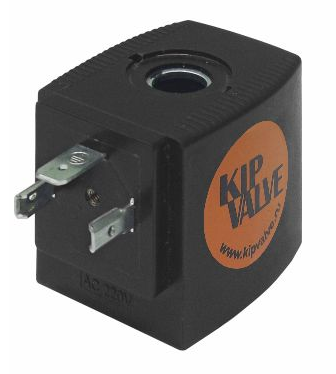

Фото |
Модификация |
Напряжение питания |
Мощность |
Класс изоляции |
Стандарт электрического подключения |

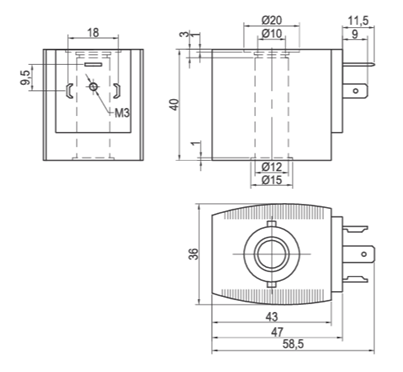

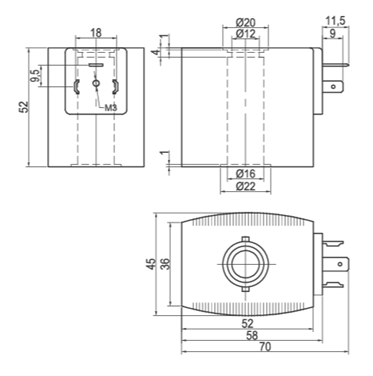

Чертеж |
⌀=12 мм |
CL0-AC24V |
24 VAC |
10 VA |
H (180 °C) |
CL-S1A |
|
CL0-AC110V |
110 VAC |
11 VA | ||||
CL0-AC220V |
220 VAC |
7,6 VA | ||||
CL0-DC24V |
24 VDC |
13,9W |
Фото |
Модификация |
Напряжение питания |
Мощность |
Класс изоляции |
Стандарт электрического подключения |

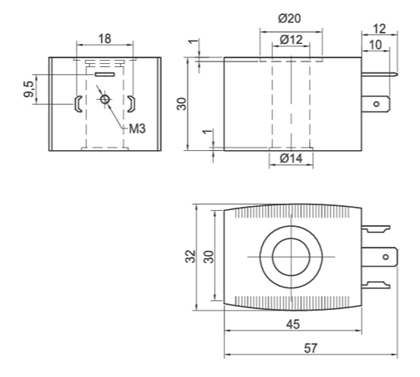

Чертеж |
⌀=12 мм |
CL1-AC24V |
24 VAC |
16,9 VA |
H (180 °C) |
CL-S1A |
|
CL1-AC110V |
110 VAC |
12,4 VA | ||||
CL1-AC220V |
220 VAC |
11 VA | ||||
CL1-DC24V |
24 VDC |
14,7 W |
Фото |
Модификация |
Напряжение питания |
Мощность |
Класс изоляции |
Стандарт электрического подключения |

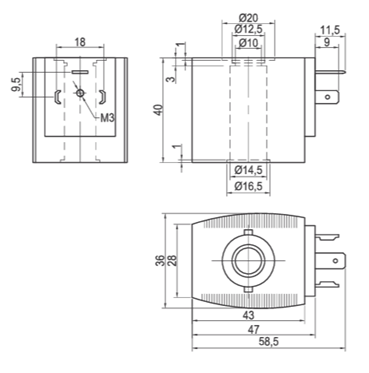

Чертеж |
⌀=14.5 мм |
CL2-AC24V |
24 VAC |
16,9 VA |
H (180 °C) |
CL-S1A |
|
CL2-AC110V |
110 VAC |
12,4 VA | ||||
CL2-AC220V |
220 VAC |
11 VA | ||||
CL2-DC24V |
24 VDC |
14,7 W |
