Серия KIPVALVE WTR223 универсальные соленоидные клапаны
Катушка соленоидного клапана приобретается отдельно, ссылка на катушку модели CL2Российские универсальные соленоидные (электромагнитные) клапаны для воды серии KIPVALVE WTR223 не требуют минимального давления в системе (рабочее давление 0 - 10 бар). Серия WTR223 предназначена для управления потоками жидких и газообразных сред, не агрессивных к материалам корпуса (кованая латунь или нержавеющая сталь) и мембраны. Вы можете купить стандартные модификации WTR223 со склада ("стандарт" - см. таблицы ниже).
| Характеристика | Значение |
|---|---|
| Материал корпуса |
Кованая латунь BS Нержавеющая сталь SS |
| Материал мембраны |
NBR (нитрил-бутадиеновая резина) FKM (фторэластомер), то же что и FPM VITON |
| Температура рабочей среды |
С уплотнением NBR: -20... +85 °С С уплотнением FKM (FPM, VITON): -20... +130 °С |
| Тип соленоидного клапана | Нормально закрытый NC |
| Рабочее давление | 0 - 10 бар |
| Вязкость рабочей среды | 21 мм2/с (21 сСт) |
| Напряжение питания катушки | 220 VAC, 24 VDC, 24 VAC, 110 VAC |
| Класс изоляции катушки | H (+180 °С) |
| Температура окружающей среды | -20 до +50 °С |
| Продолжительность включения (работы) | ПВ 100 % |
| Модель | Присоед. размер, G'' | DN | Рабочее давление, бар | Пропуск. способ-ть, Kv, м3/час | Внутр. условный проход, мм | Модель катушки | Разъем для катушки: стандарт DIN43650A |
|---|---|---|---|---|---|---|---|
| WTR223-1408 | G1/4 | 8 | 0-10 | 2,52 | 14 | CL2-DC24V | CL-S1A |
| CL2-AC24V | |||||||
| CL2-AC110V | |||||||
| CL2-AC220V | |||||||
| WTR223-1410 | G3/8 | 10 | 0-10 | 2,52 | 14 | CL2-DC24V | CL-S1A |
| CL2-AC24V | |||||||
| CL2-AC110V | |||||||
| CL2-AC220V | |||||||
| WTR223-1415 | G1/2 | 15 | 0-10 | 2,52 | 14 | CL2-DC24V | CL-S1A |
| CL2-AC24V | |||||||
| CL2-AC110V | |||||||
| CL2-AC220V | |||||||
| WTR223-1420 | G3/4 | 20 | 0-10 | 2,52 | 14 | CL2-DC24V | CL-S1A |
| CL2-AC24V | |||||||
| CL2-AC110V | |||||||
| CL2-AC220V | |||||||
| WTR223-2020 | G3/4 | 20 | 0-10 | 5 | 20 | CL3-DC24V | CL-S1A |
| CL3-AC24V | |||||||
| CL3-AC110V | |||||||
| CL3-AC220V | |||||||
| WTR223-2025 | G1 | 25 | 0-10 | 5 | 20 | CL3-DC24V | CL-S1A |
| CL3-AC24V | |||||||
| CL3-AC110V | |||||||
| CL3-AC220V |

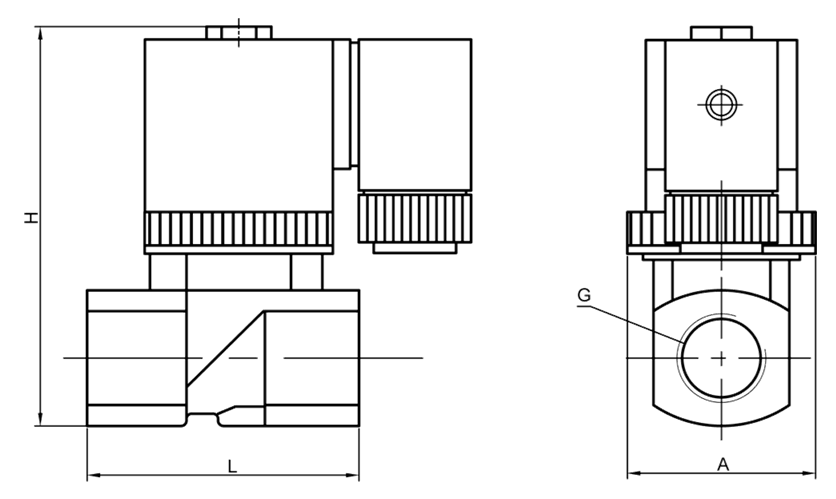

| Модель | G | L | H | A |
|---|---|---|---|---|
| WTR223-1408 | G1/4’’ | 66мм± 2 мм | 90 мм ± 1мм | 40 мм ± 0,5 мм |
| WTR223-1410 | G3/8’’ | 66мм± 2 мм | 90 мм ± 1мм | 40 мм ± 0,5 мм |
| WTR223-1415 | G1/2’’ | 66мм± 2 мм | 92 мм ± 3мм | 40 мм ± 0,5 мм |
| WTR223-1415 [M01] | G1/2’’ | 67 мм± 1 мм | 90 мм ± 1мм | 40 мм ± 0,5 мм |
| WTR223-1420 | G3/4’’ | 60 мм± 3 мм | 95 мм ± 1мм | 40,5 мм ± 0,5 мм |
| WTR223-1420 [M01] | G3/4’’ | 57 мм± 1 мм | 95 мм ± 1мм | 40,5 мм ± 0,5 мм |
| WTR223-2020 | G3/4’’ | 83 мм± 2 мм | 130мм± 2 мм | 60 мм± 1 мм |
| WTR223-2025 | G1’’ | 83 мм± 2 мм | 130мм± 2 мм | 60 мм± 1 мм |
