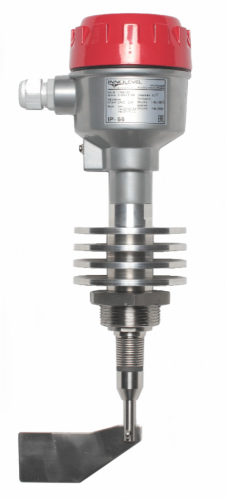

IL-SxxxA-N-HTxxx лопасть 40х98 мм
Описание
Датчик-сигнализатор уровня сыпучих материалов INNOLevel в высокотемпературном исполнении
Сигнализатор INNOLevel серии N-HT представляет собой датчик уровня и служит для мониторинга уровня сыпучих материалов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.
- Принцип работы: Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается и двигатель снова включается.
- Стандартные примеры применения датчика уровня для сыпучих материалов, плотность которых не менее 100г/л, подвергающихся температурной обработке:
• Клинкер, цемент
• Песок, щебень
• Металлизированные окатыши
• Уголь, угольная пыль
• и многое другое...
Сигнализатор INNOLevel серии N-HT применяется для достоверного определения уровня заполнения, а также обладает рядом преимуществ:
• Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам
• Экономичное решение для высокотемпературных процессов
Сигнализатор INNOLevel серии N-HT размещается на емкости сверху или сбоку на требуемой для выполнения измерений высоте.
Артикул | Характеристики | Напряжение питания |
---|---|---|
IL-SAA-N-HT250 | Механический ротационный датчик предельного уровня сыпучих материалов, -40 +250 С, Рmax=0.8 bar, IP65, лопасть 40х98 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2", нерж. сталь, удлинение 150 мм, нерж. сталь | 230 VAC |
IL-SEA-N-HT250 | 24 VDC | |
IL- SAA-N-HT600 | Механический ротационный датчик предельного уровня сыпучих материалов, -40 +600 С, Рmax=0.8 bar, IP65, лопасть 40х98 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2", нерж. сталь, трубное удлинение 300 мм, нерж. сталь | 230 VAC |
IL- SEA-N-HT600 | 24 VDC | |
IL-SAS-N-HT250 | Механический ротационный датчик предельного уровня сыпучих материалов, -40 +250 С, Рmax=0.8 bar, IP65, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 1 об/мин, соед. - резьба 1 1/2", нерж. сталь, удлинение 165 мм, нерж. сталь | 230 VAC |
IL-SES-N-HT250 | 24 VDC | |
IL- SAS-N-HT600 | Механический ротационный датчик предельного уровня сыпучих материалов, -40 +600 С, Рmax=0.8 bar, IP65, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 1 об/мин, соед. - резьба 1 1/2", нерж. сталь, трубное удлинение 315 мм, нерж. сталь | 230 VAC |
IL- SES-N-HT600 | 24 VDC |
Артикул | Описание | Внешний вид |
---|---|---|
ДУ 40 С | Гайка сталь 1 ½" |
|
ДУ 40 СО | Гайка сталь оцинкованная 1 ½" |
|
ДУ 40 S304 | Гайка нерж. сталь 304, G 1 ½" |
|
IL-001 |
Жесткое удлинение вала (+215 мм) Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом. |
|
IL-006 |
Маятниковый удлинитель 500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |
|
IL-007 |
Маятниковый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |
|
IL-013 |
Тросовый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |
|
IL-011 |
Тросовый удлинитель 1500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |
|
IL-008 |
Тросовый удлинитель 2000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |
|
IL-009 |
Тросовый удлинитель 3000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |
|
IL-010 |
Тросовый удлинитель 4000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |
