IL-Ox-xx - Оптический датчик-сигнализатор уровня жидких сред INNOLevel OPTIC
Описание
Оптический датчик-сигнализатор уровня INNOLevel OPTIC
В воздухе |
В жидкости |
- Оптический сигнализатор уровня INNOLevel OPTIC используется для контроля уровня жидких сред. Материалы контактной части - стекло и нерж. сталь - позволяют применять датчики для водных и спиртовых растворов, в пищевом производстве, в ЖКХ.
- Принцип работы: В оптическом датчике уровня использован принцип полного отражения в призме. Излучатель формирует луч света, а приёмник анализирует интенсивность его отражения и выдает соответствующий выходной сигнал. В случае, если контактная часть датчика окружена воздухом, внутри стеклянного конуса происходит преломление луча таким образом, что создаётся полное отражение. Отражённый свет поступает в приемник. В случае, если контактная часть датчика окружена жидкостью, на отражение луча оказывает влияние коэффициент преломления жидкости. Фактически весь свет проникнет через конус датчика, не поступая в приемник.
- Выходной сигнал PNP.
- Датчик имеет защиту от короткого замыкания.
- Состояние работы датчика указывается светодиодом (для кабельного исполнения).
- Ограничения: Датчик не рассчитан на работу в растворах, содержащих клеющие вещества и взвеси, в вязких жидкостях, в некоторых эмульсиях и жидкостях с содержанием жира.
Артикул |
Описание |

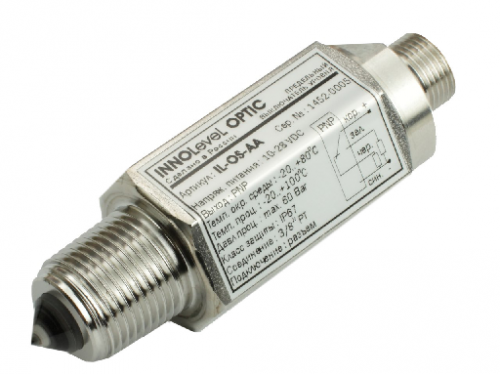

IL-OS-AA |
Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 3/8" PT (коническая), выход PNP NO+NC, кабельный разъем М12 |
IL-OS-AC |
Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 3/8" PT (коническая), выход PNP NO+NC, кабель 2 м, индикатор |
IL-OS-BA |
Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, max=60 bar, 10-28 VDC, IP67, соединение- резьба 1/2" PT (коническая), выход PNP NO+NC, кабельный разъем М12 |
IL-OSS-AC |
Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 3/8" PF (цилиндрическая), выход PNP NO+NC, кабель 2 м, индикатор |
IL-OSS-BC |
Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 1/2" PF (цилиндрическая), выход PNP NO+NC, кабель 2 м, индикатор |
Подключение |
Кабель |
Разъем M12 4-х контактный |
Материал конуса |
Стекло | |
Материал корпуса |
Нерж. сталь SUS304 | |
Напряжение питания |
10...28В пост. тока | |
Выходной сигнал |
PNP, НО или НЗ | |
Температура окружающей среды |
-20...80°C | |
Температура процесса |
-20...100°C | |
Макс. рабочее давление |
< 60 Бар | |
Класс защиты |
IP 67 | |
Встроенная индикация |
Красный светодиод |
Отсутствует |
Резьба |
PT 3/8" или PT 1/2" (коническая); PF 3/8" или PF 1/2" (цилиндрическая) |
Артикул |
Описание |
Внешний вид |
IL-G1/2S |
Приварная бобышка, резьба 1/2" G (цилиндрическая), сталь | |
IL-G1/2S-S304 |
Приварная бобышка, резьба 1/2" G (цилиндрическая), нерж. сталь SUS304 |
