Радиаторы охлаждения для твердотельных реле Shenler серии KSR
Новинка
Много
Нашли дешевле?
KSR-
Х
Х
Х
-
Х
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Радиаторы охлаждения для твердотельных реле Shenler серии KSR
|
Продукция Shenler прошла сертификацию CQC, сертификацию системы качества ISO9001, сертификацию CP, сертификацию UL в Соединенных Штатах, сертификацию CE, ROSH, TUV в Европейском Союзе, сертификацию EAC в России, сертификацию UKCA в Соединенном Королевстве, Великобритании и Северной Ирландии и сертификацию CSA в Канаде. |
|
Выбор радиатора: подберите радиатор с соответствующим тепловым сопротивлением согласно графику работы твердотельного реле. Чем меньше тепловое сопротивление, тем лучше отвод тепла.
Установка: равномерно нанесите термопасту на основание твердотельного реле или используйте силиконовую прокладку, затем установите и затяните винты.

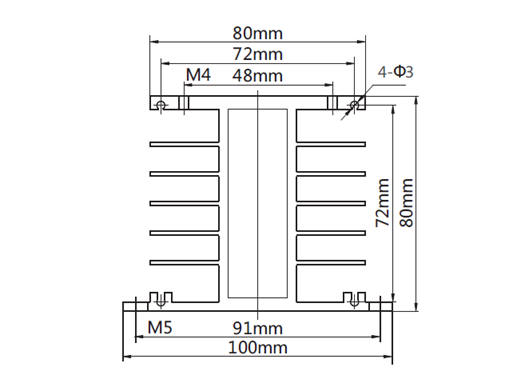

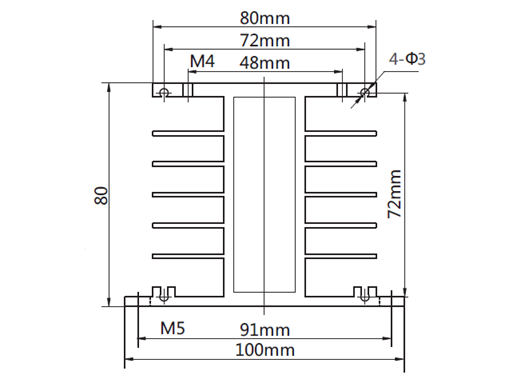

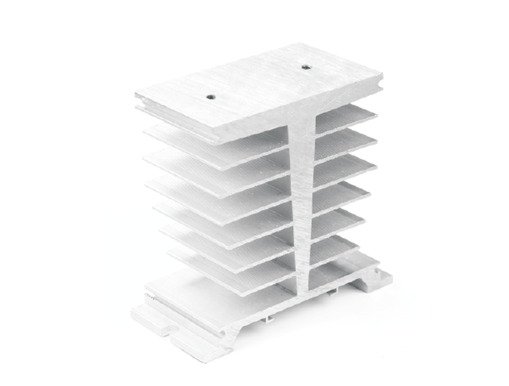

| Картинка | Чертеж | Модель | Д х Ш х В | Вес ≈ | Тепловое сопротивление |
|---|---|---|---|---|---|
|
|
|

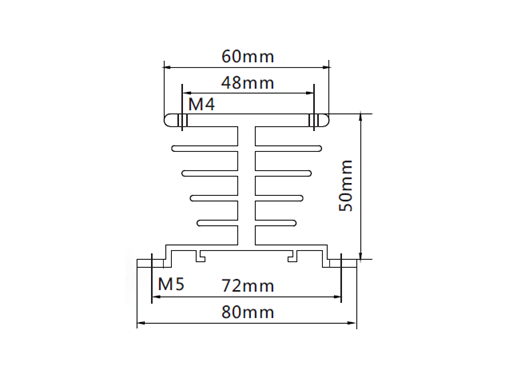

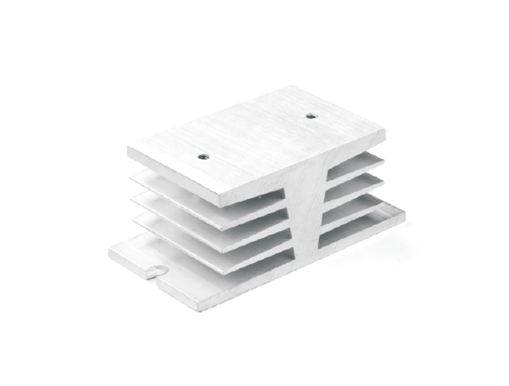

KSR-1A-50 | 50×80×50 | 70 г | 2.2℃/Вт |
|
|
|

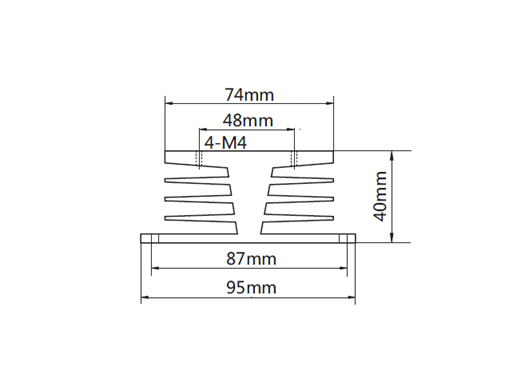

KSR-1E-50 | 50×95×40 | 225 г | 1.8℃/Вт |
|
|
|

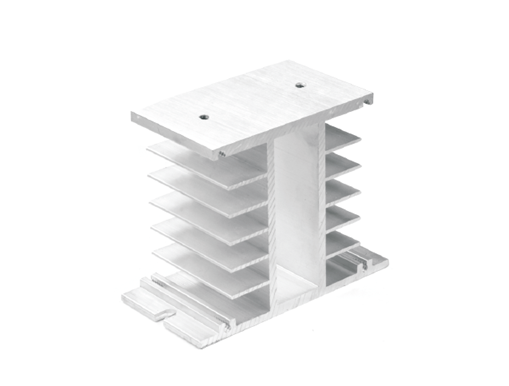

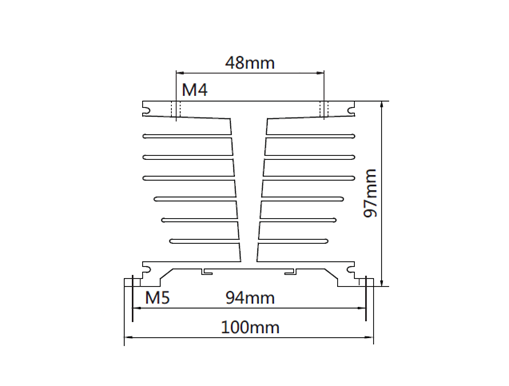

KSR-1T-50 | 50×100×97 | 324 г | 1.6℃/Вт |
| KSR-1TF-76 | 76×100×97 | 580 г | 0.6℃/Вт | ||
|
|
|

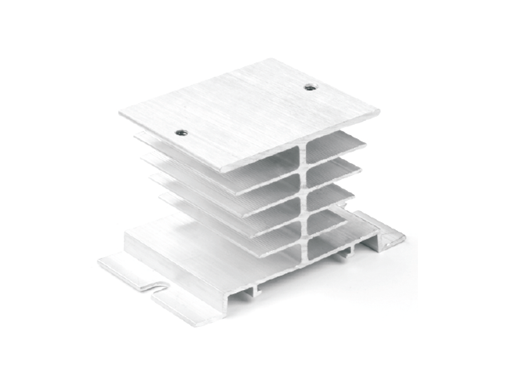

KSR-1H-50 | 50×100×80 | 220 г | 1.8℃/Вт |
| KSR-1HF-76 | 76×100×80 | 480 г | 0.8℃/Вт |
Примечание: длина KSR-1TF-76, KSR-1HF-76 с вентилятором составляет 76 мм.
Выбор радиатора: подберите радиатор с соответствующим тепловым сопротивлением согласно графику работы твердотельного реле. Чем меньше тепловое сопротивление, тем лучше отвод тепла.
Установка: равномерно нанесите термопасту на основание твердотельного реле или используйте силиконовую прокладку, затем установите и затяните винты.

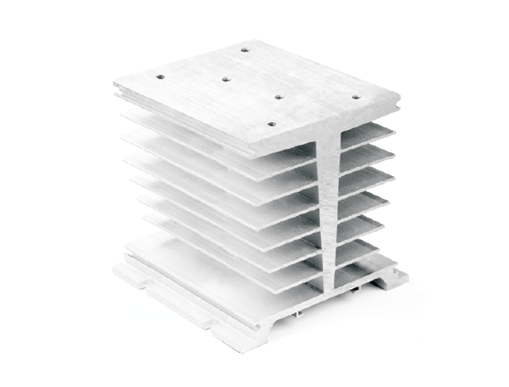

| Картинка | Чертеж | Модель | Д х Ш х В | Вес ≈ | Тепловое сопротивление |
|---|---|---|---|---|---|
|
|
|

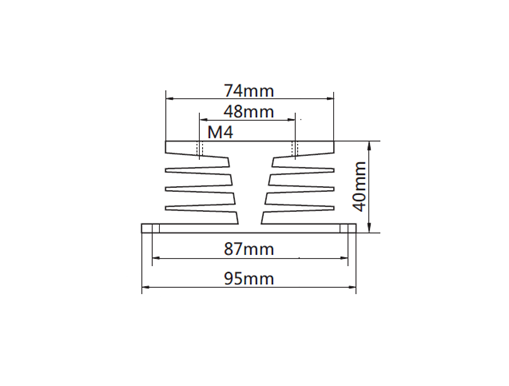

KSR-3E-105 | 105×95×40 | 460 г | 1.1℃/Вт |
|
|
|

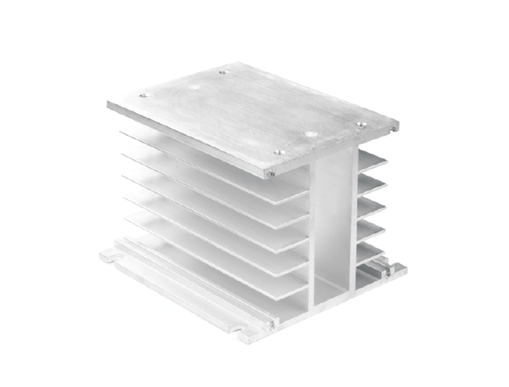

KSR-3T-110 | 110×100×97 | 750 г | 0.8℃/Вт |
| KSR-3TF-136 | 136×100×97 | 1100 г | 0.35℃/Вт | ||
|
|
|
KSR-3H-110 | 110×100×80 | 460 г | 1℃/Вт |
| KSR-3H-150 | 150×100×80 | 630 г | 0.8℃/Вт | ||
| KSR-3HF-136 | 136×100×80 | 670 г | 0.5℃/Вт | ||
| KSR-3HF-176 | 176×100×80 | 840 г | 0.4℃/Вт | ||
|
|
|

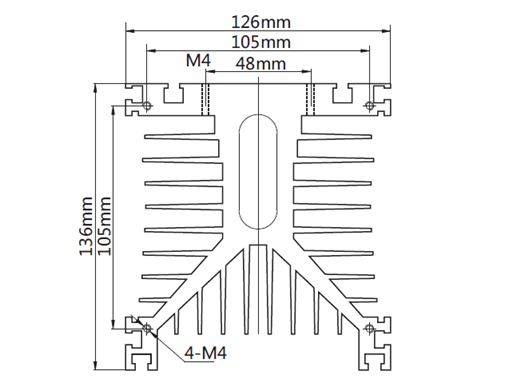

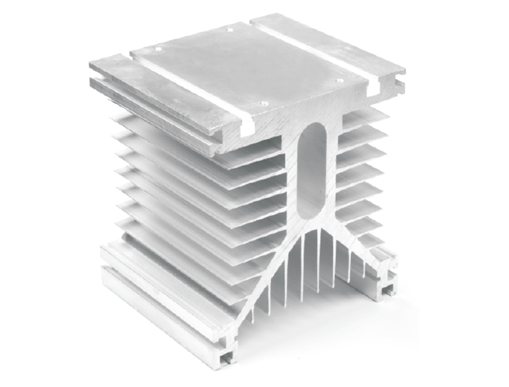

KSR-3Y-110 | 110×126×136 | 1400 г | 0.5℃/Вт |
| KSR-3Y-150 | 150×126×136 | 1900 г | 0.4℃/Вт |
Примечание: длина KSR-3TF-136 с вентилятором составляет 136 мм.
Длина KSR-3HF-176 с вентилятором составляет 176 мм.
Длина вентилятора - 38 мм.
