Твердотельные реле Shenler серии RSD (Тип управления - AC переменный ток)
|
Продукция Shenler прошла сертификацию CQC, сертификацию системы качества ISO9001, сертификацию CP, сертификацию UL в Соединенных Штатах, сертификацию CE, ROSH, TUV в Европейском Союзе, сертификацию EAC в России, сертификацию UKCA в Соединенном Королевстве, Великобритании и Северной Ирландии и сертификацию CSA в Канаде. |
|
- 1 замыкающий контакт (SPST), выход на постоянный или переменный ток
- Без механических износовых элементов и искрения, увеличенный срок службы
- MOSFET-выход для DC, TRIAC или SCR-выход для AC, быстрое переключение
- Опторазвязка с высоким изоляционным напряжением
- Широкий диапазон управляющего напряжения, светодиодная индикация
- Дополнительно: защитный кожух IP20, монтаж на панель
- Применяется в системах терморегулирования, управлении электронагревателями, станках с ЧПУ, электромагнитных клапанах, приводах и других автоматизированных системах.

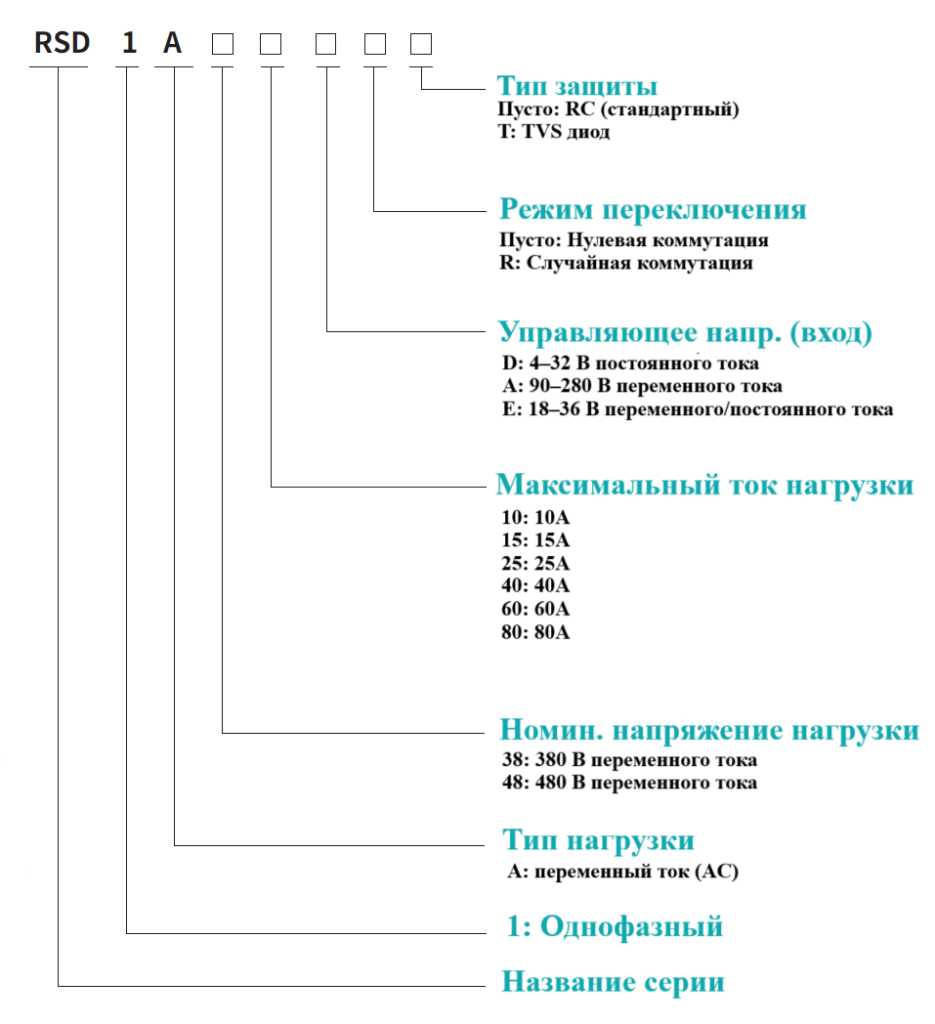

| Входные параметры (Ta=25℃) |
|---|
| Модель | RSD-1AxxxxD | RSD-1AxxxxDR | RSD-1AxxxxA | RSD-1AxxxxAR |
| Диапазон управляющего напряжения | 4~32 VDC | 90~280 VAC | ||
| Минимальное напряжение включения | 4 VDC | 90 VAC | ||
| Максимальное напряжение отключения | 1 VDC | 10 VAC | ||
| Диапазон управляющего тока | 6~25 mA | 6~20 mA | ||
| Максимальное время открытия | 1/2 цикла | 1 мс | 20 мс | |
| Максимальное время закрытия | 1/2 цикла | 10 мс | 30 мс | |
| Модель | RSD-1AxxxxE | RSD-1AxxxxER |
| Диапазон управляющего напряжения | 18-36 VAC/DC | |
| Минимальное напряжение включения | 18 VAC/DC | |
| Максимальное напряжение отключения | 4 VAC/DC | |
| Диапазон управляющего тока | 6-20 mA | |
| Максимальное время открытия | 20 мс | |
| Максимальное время закрытия | 30 мс | |
| Входные параметры (Ta=25℃) |
|---|
| Модель | RSD-1A38xxxx | RSD-1A48xxxx | ||||
| Номинальное напряжение нагрузки (47-63 Гц) | 380 VAC | 480 VAC | ||||
| Диапазон напряжения нагрузки | 24-440 VAC | 40-530 VAC | ||||
| Импульсное перенапряжение | 800 Vpk | 1200 Vpk | ||||
| Критическая скорость нарастания напряжения в открытом состоянии dv/dt | 500 V/μs | |||||
| Минимальный ток нагрузки | 150 mA | |||||
| Максимальный ток утечки в открытом состоянии (при номинальном напряжении) | 10 mA | |||||
| Максимальное падение напряжения при проводимости (при номинальном токе) | 1.5 V | |||||
| Максимальный ток нагрузки | 10 A | 15 A | 25 A | 40 A | 60 A | 80 A |
| Максимальный импульсный ток [10 мс] | 120 A | 160 A | 250 A | 500 A | 700 A | 1000 A |
| Максимальное значение I2 T [10 мс] | 80 A2s | 112 A2s | 312 A2s | 800 A2s | 1800 A2s | 5000 A2s |
| Другие параметры (Ta=25 ℃) |
|---|
| Напряжение диэлектрической прочности (50/60 Гц) | Вход/Выход | 4000 В |
| Вход, выход/основание | 2500 В | |
| Сопротивление изоляции | 1000 MΩ | |
| Диапазон рабочей температуры | -30℃~+80 ℃ | |
| Диапазон температуры хранения | -40℃~+100 ℃ | |
| Влажность окружающей среды | 35～85 % RH (Без конденсата) | |
| Способ охлаждения | Для токов свыше 60 А требуется принудительное охлаждение вентилятором. | |
| Вес устройства | 100 г | |
|
|
|

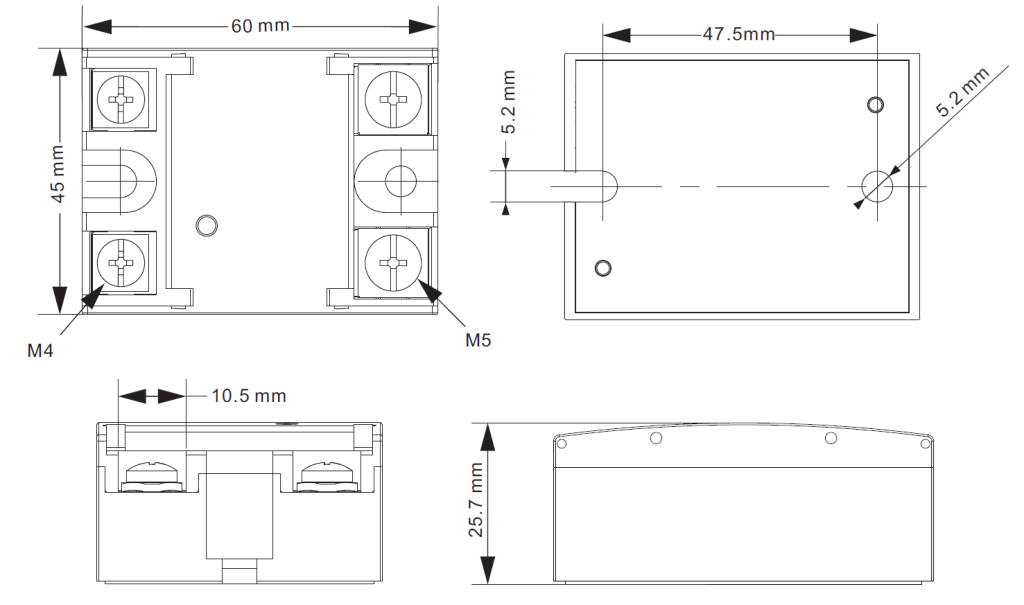

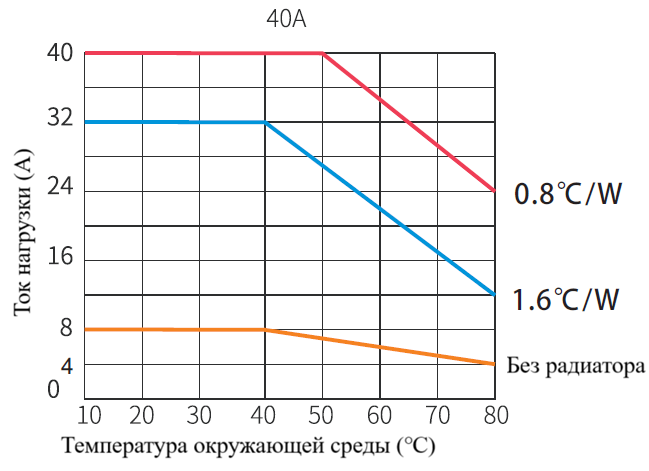

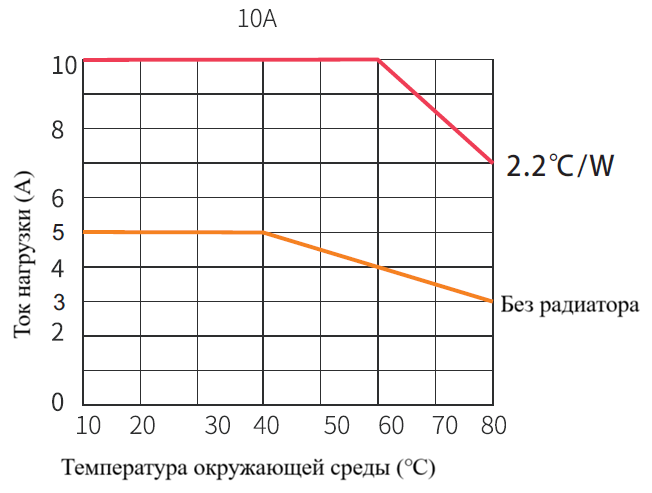

| 10A | 15A |
|---|---|
|
|
|

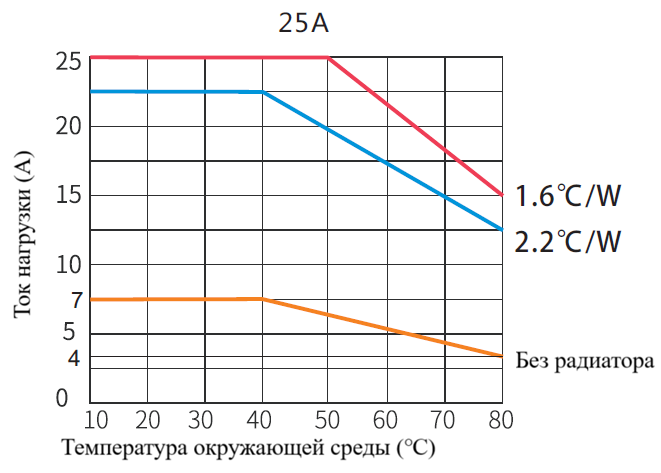

| 25A | 40A |
|
|
|
| 60A | 80A |
Учитывая пусковой ток нагрузки и перегрузочную способность реле, для обеспечения долгого срока службы и высокой надежности рекомендуется выбирать коэффициент усиления тока в соответствии с типом нагрузки, указанным в таблице ниже.
| Тип нагрузки | Резистивная нагрузка | Нагревательный элемент | Лампа накаливания | Трансформатор / электромагнит |
|---|---|---|---|---|
| Коэффициент мощности | 1.0 | 0.7 | 0.5 | 0.4 |
| Коэффициент усиления | 1.5 | 2 | 2.5 | 4 |
| Тип нагрузки | Однофазный двигатель | Трехфазный двигатель | Конденсатор |
|---|---|---|---|
| Коэффициент мощности | 0.2 | 0.3 | Импульсная нагрузка |
| Коэффициент усиления | 7 | 6 | 10 |
| Тип нагрузки | 240 В резистивная или индуктивная нагрузка | 380 В резистивная нагрузка | 380 В индуктивная нагрузка | Конденсаторная нагрузка |
|---|---|---|---|---|
| Напряжение | 380 V | 480 V | ||
1. Убедитесь, что на стороне источника питания установлены быстрые предохранители, автоматические выключатели и другое защитное оборудование для предотвращения короткого замыкания. Принцип выбора уровня тока автоматического выключателя должен быть немного выше тока нагрузки. Резистивные и индуктивные нагрузки должны защищаться быстрыми предохранителями, а двигатели, компенсационные конденсаторы и другие нагрузки - автоматическими выключателями.
2. При работе твердотельного реле (далее - SSR) при температуре ниже -20 ℃ минимальное управляющее напряжение должно быть увеличено на 1 В.
3. Выбор SSR: для переменных нагрузок и большинства индуктивных нагрузок переменного тока следует выбирать реле с нулевым сечением; для индуктивных нагрузок 380 В и конденсаторных нагрузок рекомендуется использовать 480 В реле с нулевым сечением. Оно подходит для фазового управления выходом или в случае высокой частоты.
4. Выбор защиты от перенапряжения: встроенная RC-цепь гашения (стандартная конфигурация); встроенный диод подавления импульсного перенапряжения (TVS).
5. Установка между SSR и радиатором: выберите соответствующий радиатор (термическое сопротивление должно быть как можно меньше) и равномерно нанесите термопасту на основание SSR или используйте силиконовую прокладку, затем закрепите M5 винтами с пружинными шайбами с моментом 2 Н·м. После 3 часов работы затяните их с тем же моментом. Это обеспечит надежный контакт основания SSR с радиатором.
6. Для подключения используйте стандартные провода, сечением 5-8 А на квадратный миллиметр. Обеспечьте надежное соединение, так как слабое соединение может привести к перегреву и повреждению изделия. В условиях высокой температуры и влажности также рекомендуется использовать проводящий состав на соединениях.

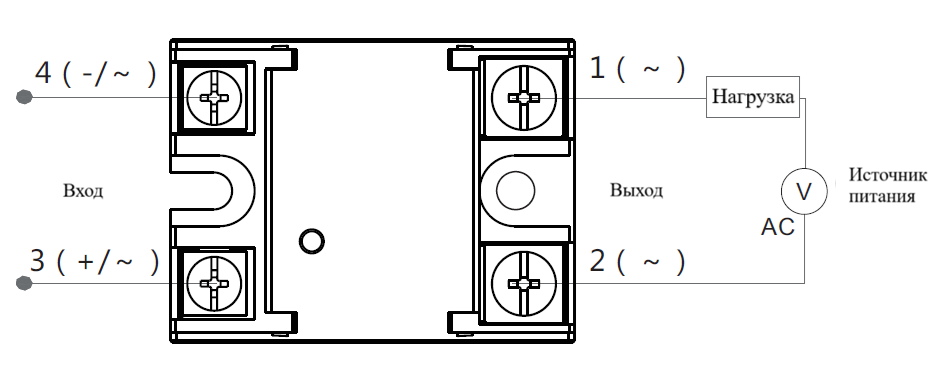

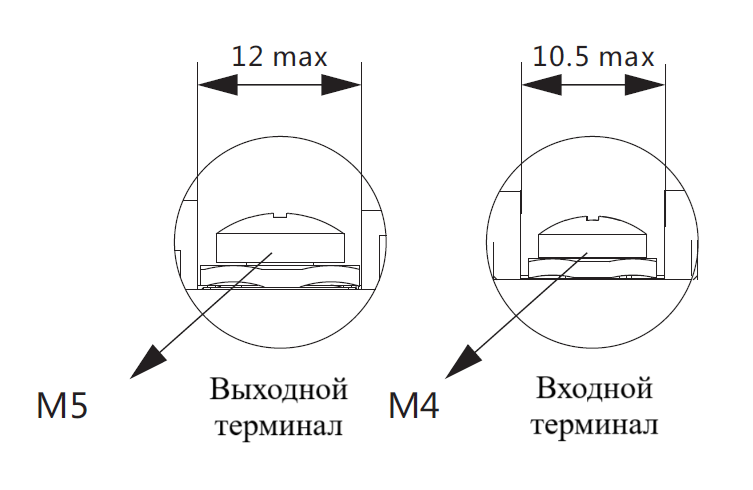

7. Входной терминал использует винт M4, момент затяжки составляет (1,2-1,4) Н·м; выходной терминал использует винт M5, момент затяжки составляет (1,5-1,8) Н·м.
8. Не превышайте указанный ток, иначе это может привести к перегреву SSR.
9. Не применяйте напряжение, превышающее номинальное значение, на входной и выходной цепях, так как это может привести к выходу SSR из строя или его повреждению.
10. Требования к условиям установки: установка должна производиться вертикально в корпусе с хорошей вентиляцией, чтобы использовать условия теплоотведения за счет конвекции воздуха. При установке двух и более SSR рядом оставляйте достаточное расстояние между ними.

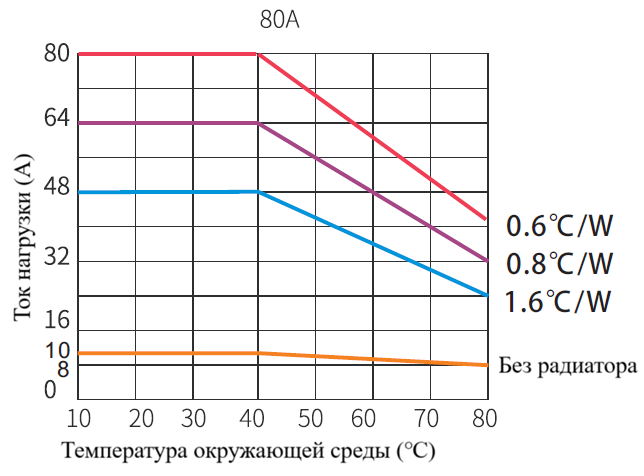

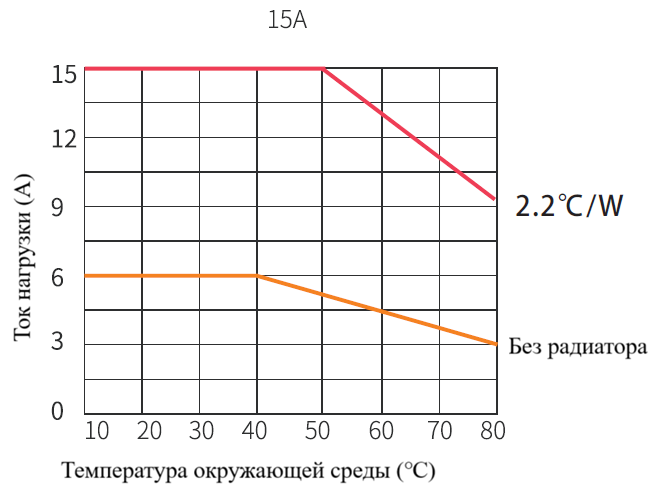

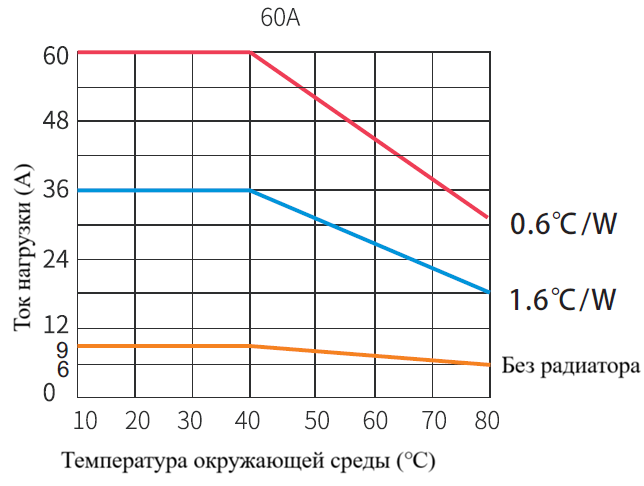

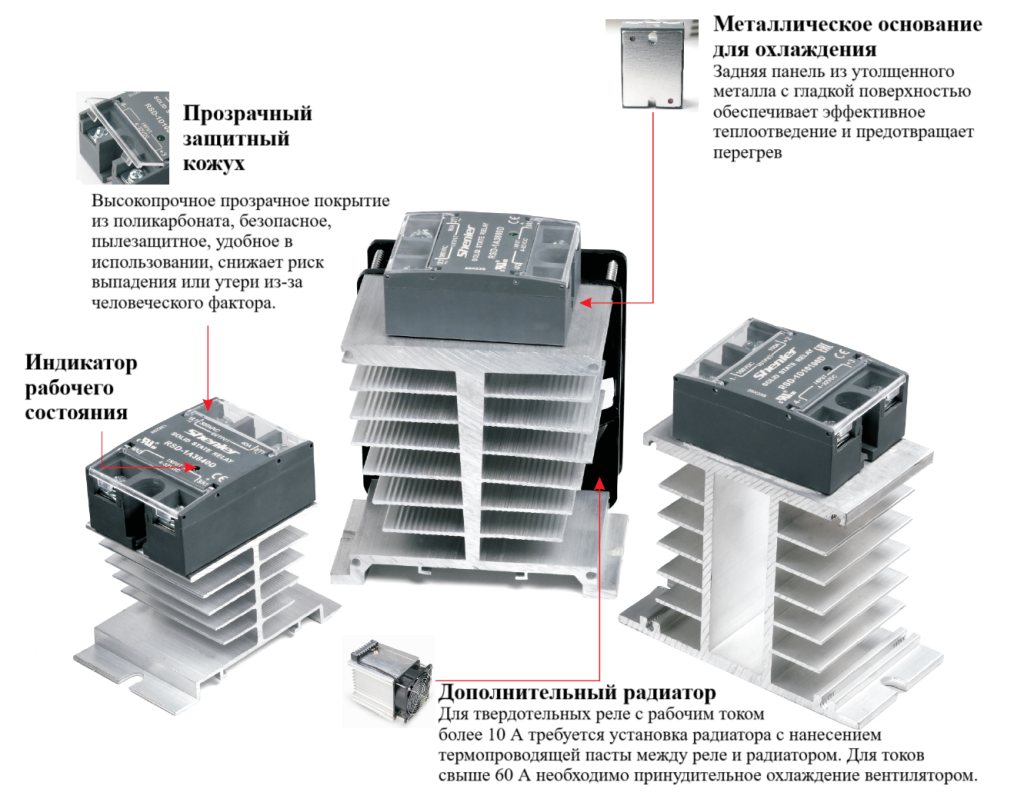

11. SSR необходимо устанавливать на радиатор, обращая внимание на кривую снижения мощности продукта. Для токов более 60 А требуется принудительное охлаждение вентилятором, а также необходимо обеспечить общее воздушное охлаждение. Чтобы предотвратить перегрев и повреждение SSR, рекомендуется установить температурный переключатель на радиаторе в цепи управления.
12. Внимание! Перед установкой, обслуживанием и другими работами обязательно отключите питание, чтобы избежать электрического удара!
