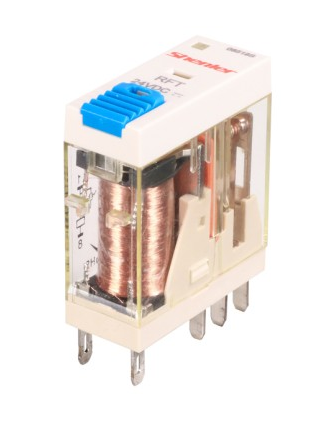

Интерфейсные реле Shenler серии RFT-LT 1CO (12А) и 2CO (8А), 250VAC с нажимной тест-кнопкой
Новинка
Много
Нашли дешевле?
RFT
Х
Х
Х
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Интерфейсные реле Shenler серии RFT-LT 1CO (12А) и 2CO (8А), 250VAC с нажимной тест-кнопкой
|
Продукция Shenler прошла сертификацию CQC, сертификацию системы качества ISO9001, сертификацию CP, сертификацию UL в Соединенных Штатах, сертификацию CE, ROSH, TUV в Европейском Союзе, сертификацию EAC в России, сертификацию UKCA в Соединенном Королевстве, Великобритании и Северной Ирландии и сертификацию CSA в Канаде. |
|
- Компактный размер и простота монтажа
- Высокая коммутационная способность, 1СО 12А; 2СО 8А
- Блокируемая тест-кнопка и механический индикатор
- Двойной светодиод (неполяризованный DC)
- Промышленные реле Shenler широко применяются в выходных цепях ПЛК, системах с ЧПУ, робототехнике и других системах управления. Оптимальны для решений в реализации дистанционного управления, в системах производства и обработки, упаковки, транспортировки, тестирования, складирования и многих других видах оборудования и автоматизированных системах управления технологическими процессами
|
Характеристики контактов |
Конфигурация |
1C (1CO) |
2C (2CO) | |
|
In/Un нагрузки |
Резистивная |
12А/250VAC, 30VDC |
8А/250VAC, 30VDC | |
|
Индуктивная |
1/3HP, 240VAC |
1/6HP, 240VAC | ||
|
Макс. коммутируемая мощность |
3000VA, 360W |
2000VA, 240W | ||
|
Мин. коммутируемая мощность |
170mW (17V/10mA) | |||
|
Сопротивление контакта |
<50mΩ | |||
|
Материал |
AgSnO2 | |||
|
Электрич. ресурс (110%Un, 55°C) |
>20х104 (1800 цикл/ч) | |||
|
Электрич. ресурс (110%Un, 55°C) |
>30х104 (600 цикл/ч) | |||
|
Механический ресурс |
>2000 х 104 (18000 цикл/ч) | |||
|
Напряжение втягивания (23°C) |
DC: <75% (Un), АС: <80% 50/60 Гц (Un) | |||
|
Напряжение отпускания (23°C) |
DC: >10% (Un), АС: >30% 50/60 Гц (Un) | |||
|
Макс. напряжение (23°C) |
110% (Un) | |||
|
Сопротивление изоляции |
≥1000МΩ (500VDC) | |||
|
Рабочая мощность катушки |
DC (W) |
~0.53W | ||
|
AC (VA) |
~1.0W | |||
|
Время срабатывания (Un) |
≤20 мс | |||
|
Время возврата (Un) |
≤10 мс | |||
|
Напряжение пробоя |
между открытыми контактами |
1000VAC/1min (ток утечки 1mA) | ||
|
Между полюсами |
3000VAC/1min (ток утечки 1mA) | |||
|
между катушкой и контактами |
5000VAC/1min (ток утечки 1mA) | |||
|
Данные изоляции в соотв. с IEC 60664 UL840 |
Номинальное напряжение изоляции |
250VAC | ||
|
Степень загрязнения |
3 | |||
|
Категория перенапряжения |
III | |||
|
Номинальное ударное напряжение |
4000V | |||
|
Степень защиты корпуса |
IP50 | |||
|
Условия хранения (температура/влажность) |
-55~+85°С/5~68% отн.вл. | |||
|
Условия работы (температура/влажность) (без конденсата) |
-40~+85°С/5~85% отн.вл. | |||
|
Атмосферное давление |
86~106КРа | |||
|
Ударопрочность |
10G (ударный импульс полуволны: 11ms) | |||
|
Устойчивость к вибрациям |
10~55Н двойная амплитуда: 1,0mm | |||
|
Монтаж |
Для монтажа на колодках | |||
|
Вес изделия |
~18 г. |
|||
|
Код катушки |
006 |
012 |
024 |
048 |
110 |
506 |
512 |
524 |
548 |
615 |
730 |
|
Номинальное напряжение VDC |
6 |
12 |
24 |
48 |
110 |
6 |
12 |
24 |
48 |
115 |
230 |
|
Сопротивление катушки Ω |
68 |
270 |
1100 |
4300 |
22800 |
16 |
63 |
240 |
1085 |
6300 |
23000 |
|
Допуск сопротивления катушки: (Un ≤110VDC) ±10%Ω; (Un >110VDC) ±15%Ω |
|||||||||||
|
Входное управляющее напряжение |
Тип реле |
Количество и тип контактов |
Токовая нагрузка контактов | |
|
AC |
DC | |||
|
Интерфейсные реле | ||||
|
6…230 |
6…230 |
RNC |
1NO, 1CO |
6A/250VAC 30VDC |
|
6…230 |
6…110 |
RFT |
1CO, 2CO |
1CO - 12A/ 250VAC 30VDC; 2CO - 8A/250VAC 30 VDC |
|
6…230 |
6…110 |
RFT-LT |
1CO, 2CO |
1CO - 12A/ 250VAC 30VDC; 2CO - 8A/250VAC 30 VDC |
|
Общепромышленные реле | ||||
|
6…380 |
6…220 |
RKM |
2CO, 3CO, 4CO |
2CO, 3CO - 5A/250VAC 30VDC; 4CO - 3A/250VAC 30VDC |
|
6…380 |
6…220 |
RKE |
2CO, 4CO |
2CO - 7A/250VAC 30VDC; 4CO - 5A/250VAC 30VDC |
|
6…240 |
6…220 |
RUB |
2CO, 3CO |
10A/250VAC 30VDC |
|
6…380 |
6…220 |
RKF |
2CO, 4CO |
2CO - 12A/250VAC 30VDC; 4CO - 6A/250VAC 30VDC |
|
6…380 |
6…220 |
RKF-LTS |
2CO |
15A/250VAC 30VDC (NO - 15A / NC - 7,5A); 10A 60VDC |
|
6…380 |
6…220 |
RKL |
1CO, 2CO, 3CO, 4CO |
1CO - 16A/250VAC 30VDC; 2CO, 3CO, 4CO - 10A/250VAC 30VDC |
|
6…380 |
6…220 |
REH |
2CO, 3CO |
16A/300VAC 30VDC |
|
24…400 |
6…220 |
REH-LTS |
1NO, 1NC, 1NO+1NC, 3NO |
1NO, 1NC - 16A/500VAC, 10A/220VDC; 1NO+1NC - 16A/500VAC, 10A/220VDC; 3NO - 16A/300VAC, 10A/220VDC |
|
6…400 |
6…220 |
RGF |
1NO, 2NO |
1NO - 30A/277VAC 30VDC; 2NO - 25A/277VAC, 40A/250VAC 30VDC |
|
Миниатюрные реле | ||||
|
6…240 |
5…110 |
R2G |
1NO, 1NC, 1CO, 2NO, 2NC, 2CO |
1NO, 1NC, 1CO - 12A, 16A/250VAC 30VDC; 2NO, 2NC, 2CO - 8A/250VAC 30VDC |
|
Твердотельные реле | ||||
|
- |
4…28 |
RSCA |
1NO |
2A/24…280VAC |
|
- |
4…28 |
RSCD |
1NO |
3A/3…60VAC |
|
90…280 |
4…32 |
RSD-1A |
1NO |
80A/480VAC |
|
- |
4…32 |
RSD-1D |
1NO |
100A/75VDC; 60A/120VDC |
|
Тип цоколя |
Тип реле |
Монтаж |
Тип зажимов |
Перемычка |
Защитный модуль |
Фиксатор |
Маркировка |
|
SNB05-E |
RNC |
На DIN-рейку |
Винтовой |
SN20A |
- |
Комплектно |
SN64P |
|
SNB05-ST |
На DIN-рейку |
Пружинный |
SN20A |
- |
Комплектно |
SN64P | |
|
SNC05-E |
На DIN-рейку |
Винтовой |
SN20B |
- |
Комплектно |
SN64P | |
|
SNC05-S |
На DIN-рейку |
Пружинный |
SN20B |
- |
Комплектно |
SN64P | |
|
SNC05-E-A |
RSCA RSCD |
На DIN-рейку |
- |
- |
- |
Комплектно |
- |
|
SNE05-P1 |
На плату | ||||||
|
SRT05-A |
RFT01 RFT01-LT |
На DIN-рейку |
Винтовой |
SR08C |
- |
Комплектно |
- |
|
SRT05-E |
На DIN-рейку |
Винтовой |
SR08C |
- |
Комплектно |
- | |
|
SRT05-ES |
На DIN-рейку |
Винтовой |
SR08C |
- |
Комплектно |
- | |
|
SRU05-E |
На DIN-рейку |
Винтовой |
SR08B |
AMD |
SR20T |
SR2P | |
|
SRU05-ST |
На DIN-рейку |
Пружинный |
SR08B |
AMD |
SR20T |
SR2P | |
|
SRT05-P |
На плату |
- |
- |
- |
Комплектно |
- | |
|
SRT08-A |
RFT02 RFT02-LT |
На DIN-рейку |
Винтовой |
SR08C |
- |
SR20 |
- |
|
SRT08-E |
На DIN-рейку |
Винтовой |
SR08C |
- |
SR20 |
- | |
|
SRT08-ES |
На DIN-рейку |
Винтовой |
SR08C |
- |
SR20L |
- | |
|
SRU08-E |
На DIN-рейку |
Винтовой |
SR08B |
AMD |
SR20T |
SR2P | |
|
SRU08-ST |
На DIN-рейку |
Пружинный |
SR08B |
AMD |
SR20T |
SR2P | |
|
SRT08-P |
На плату |
- |
- |
- |
Комплектно |
- | |
|
SYF08-A |
RKM2CO RKE2CO RKF2CO RKF2CO-LTS |
На DIN-рейку |
Винтовой |
- |
- |
SY36S |
- |
|
SYF08-E |
На DIN-рейку |
Винтовой |
- |
- |
SY36S |
- | |
|
SKB08-E |
На DIN-рейку |
Винтовой |
- |
AMD |
SK36F SK36M |
SK4P | |
|
SKC08-E |
На DIN-рейку |
Винтовой |
- |
AMD |
SK4P | ||
|
SKF08-E |
На DIN-рейку |
Винтовой |
- |
AMD |
SK36M |
SK2P | |
|
SKC08-ST |
На DIN-рейку |
Пружинный |
ST01CC |
AMD |
SK36F |
SK4P | |
|
SY08-P |
На плату |
- |
- |
- |
SY36M |
- | |
|
SYF11A |
RKM3CO |
На DIN-рейку |
Винтовой |
- |
- |
SY36S |
- |
|
SYF11A-E |
На DIN-рейку |
Винтовой |
- |
- |
SY36S |
- | |
|
SYF14A |
RKM4CO RKE4CO RKF4CO |
На DIN-рейку |
Винтовой |
- |
- |
SY36S |
- |
|
SYF14A-E |
На DIN-рейку |
Винтовой |
- |
- |
SY36S |
- | |
|
SKB14-E |
На DIN-рейку |
Винтовой |
- |
AMD |
SK36F SK36M |
SK4P | |
|
SKC14-E |
На DIN-рейку |
Винтовой |
- |
AMD |
SK4P | ||
|
SKF14-E |
На DIN-рейку |
Винтовой |
- |
AMD |
SK36M |
SK2P | |
|
SKF14-A |
На DIN-рейку |
Винтовой |
- |
AMD |
SK36M |
SK2P | |
|
SKC14-ST |
На DIN-рейку |
Пружинный |
ST01CC |
AMD |
SK36F |
SK4P | |
|
SY14-P |
На плату |
- |
- |
- |
SY36M |
- | |
|
STB08-E |
RKL1CO RKL2CO |
На DIN-рейку |
Винтовой |
- |
AMD |
SK36M |
- |
|
STB11-E |
RKL3CO |
На DIN-рейку |
Винтовой |
- |
AMD |
SK36M3C |
- |
|
STB14-E |
RKL4CO |
На DIN-рейку |
Винтовой |
- |
BMD |
SK36M4C |
- |
|
SEB11-E |
REH REH-LTS |
На DIN-рейку |
Винтовой |
- |
BMD |
SES2M |
- |
|
SEB11-P |
На плату |
- |
- |
- |
SE48M |
- | |
|
SUB08-E |
RUB2CO |
На DIN-рейку |
Винтовой |
- |
BMD |
SU60M |
SU3P |
|
SUB08-A |
На DIN-рейку |
Винтовой |
- |
- |
- |
- | |
|
SUB11-E |
RUB3CO |
На DIN-рейку |
Винтовой |
- |
BMD |
SU60M |
SU3P |
|
SUB11-A |
На DIN-рейку |
Винтовой |
- |
- |
- |
- | |
|
SRC05-ST |
R2G1 |
На DIN-рейку |
Пружинный |
ST01CC |
AMD |
SR15L SR20F SR25C |
SR2P |
|
SRC05-E |
На DIN-рейку |
Винтовой |
SR08B |
AMD |
SR2P | ||
|
SRB05-E |
На DIN-рейку |
Винтовой |
- |
AMD |
SR2P | ||
|
SRC05-P |
На плату |
- |
- |
- |
SR15M |
- | |
|
SRC08-ST |
R2G2 |
На DIN-рейку |
Пружинный |
ST01CC |
AMD |
SR15L SR20F SR25C |
SR2P |
|
SRC08-E |
На DIN-рейку |
Винтовой |
SR08B |
AMD |
SR2P | ||
|
SRB08-E |
На DIN-рейку |
Винтовой |
- |
AMD |
SR2P | ||
|
SRC08-P |
На плату |
- |
- |
- |
SR1520M |
- |
|
Shenler |
Relpol |
Finder |
Weidmuller |
|
RNC |
RM699B, PI16, PIR6, SIR6 |
35.51, 38.51, 38.61, 39.X1 |
RSS, TRS (1CO, 1NO), TRZ (1CO, 1NO) |
|
RFT |
RMP84, RMP85 |
40.XX, 41.XX, 46.52, 46.61, 48.XX, 4C.XX |
DRI |
|
RKE |
R2N, R4N |
- |
RCM, DRM |
|
RKF |
R2N, R4N |
55.XX, 58.XX |
- |
|
RUB |
R15 (2CO, 3CO) |
60.12, 60.13 |
RRD |
|
RKL |
- |
56.XX |
|
