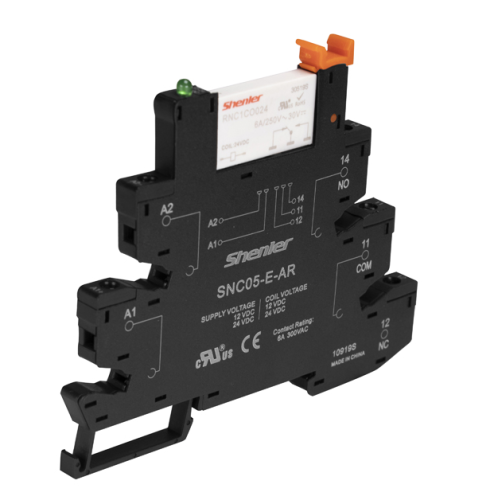

Интерфейсные реле Shenler серии RNC в комплекте с монтажной колодкой SNB05-E
Описание
Интерфейсные реле Shenler серии RNC в комплекте с монтажной колодкой SNB05-E
Продукция Shenler прошла сертификацию CQC, сертификацию системы качества ISO9001, сертификацию CP, сертификацию UL в Соединенных Штатах, сертификацию CE, ROSH, TUV в Европейском Союзе, сертификацию EAC в России, сертификацию UKCA в Соединенном Королевстве, Великобритании и Северной Ирландии и сертификацию CSA в Канаде. |
|
- Имеют сверхмалые размеры (ширина корпуса всего 5 мм), катушка реле обладает повышенной чувствительностью и низким энергопотреблением, долговременная токовая нагрузка до 6 А.
- Компактная конструкция, соответствует директиве RoHs, доступны контактные колодки со встроенной схемой защиты, индикации и расширенным диапазоном напряжения цепи управления.
- Промышленные реле Shenler широко применяются в выходных цепях ПЛК, системах с ЧПУ, робототехнике и других системах управления. Оптимальны для решений в реализации дистанционного управления, в системах производства и обработки, упаковки, транспортировки, тестирования, складирования и многих других видах оборудования и автоматизированных системах управления технологическими процессами.
Характеристики контактов |
Конфигурация |
1А (1NO), 1С (1СО) |
Номинальный ток нагрузки |
6А/250VAC 30VDC | |
Макс. коммутируемая мощность |
1500VA, 180W (AC-1) | |
Мин. коммутируемая мощность |
170mW (17V/10mA) | |
Сопротивление контакта |
≤100mΩ (позолоченный контакт ≤30mΩ) | |
Материал |
AgSnO2 | |
Электрический ресурс |
NO: 6х104 (600 цикл/ч) NС: 3х104 (600 цикл/ч) | |
Механический ресурс |
≥2000 х 104 (1800 цикл/ч) | |
Напряжение втягивания (23°C) |
DC: ≤75% (Un) | |
Напряжение отпускания (23°C) |
DC: ≤5% (Un) | |
Макс. напряжение (23°C) |
110% (Un) | |
Сопротивление изоляции |
≥1000МΩ (500VDC) | |
Рабочая мощность катушки |
3-24VDC (W) |
~0.175W |
48-60VDC (W) |
~0.21W | |
Время срабатывания (Un) |
≤8 мс | |
Время возврата (Un) |
≤4 мс | |
Напряжение пробоя |
между открытыми контактами |
1000VAC/1min (ток утечки 1mA) |
между катушкой и контактами |
4000VAC/1min (ток утечки 1mA) | |
Данные изоляции в соотв. с IEC 60664 UL840 |
Номинальное напряжение изоляции |
250VAC |
Степень загрязнения |
3 | |
Категория перенапряжения |
III | |
Номинальное ударное напряжение |
4000V 1.2/50 µ сек. | |
Степень защиты корпуса |
IP60 | |
Условия хранения (температура/влажность) |
-55~+85°С/≤85% отн.вл. | |
Условия работы (температура/влажность) (без конденсата) |
-40~+85°С/5~85% отн.вл. | |
Атмосферное давление |
86~106КРа | |
Ударопрочность |
10G (ударный импульс полуволны: 11ms) | |
Устойчивость к вибрациям |
10~55Н двойная амплитуда: 1,0mm | |
Вес изделия |
~6g | |
Монтаж |
Для монтажа на печатных платах и в колодках |
Код катушки |
005 |
006 |
012 |
024 |
048 |
060 |
Номинальное напряжение DC (0,17W) |
5 |
6 |
12 |
24 |
48 |
60 |
Сопротивление катушки Ω |
147 |
212 |
847 |
3250 |
10971 |
17143 |
Допуск сопротивления катушки: (Un ≤48VDC) ±10%Ω; (Un >48VDC) ±15%Ω |
Тип |
Un входное |
U катушки реле |
SNB05-E-AR |
6-24 VDC |
6-24 VDC |
SNB05-E-A |
6-24 VAC/DC |
6-24 VDC |
SNB05-E-B |
48 VAC/DC |
24 VDC |
SNB05-E-C |
110 VAC/DC |
24 VDC |
SNB05-E-D |
230 VAC/DC |
48 VDC |
Номинальная нагрузка |
Ток |
А |
8 |
Напряжение |
V |
300 | |
Диэлектрич. прочность |
между катушкой и контактами |
V/min |
4000 |
Между контактами |
V/min |
2500 | |
Макс. момент затяжки |
Nm |
0.5 | |
Сечение провода |
AWG/mm2 |
20-16/0.5-1.5 | |
Температура окружающей среды |
°C |
-40~+85 | |
Вес изделия |
g |
24 |
