Описание

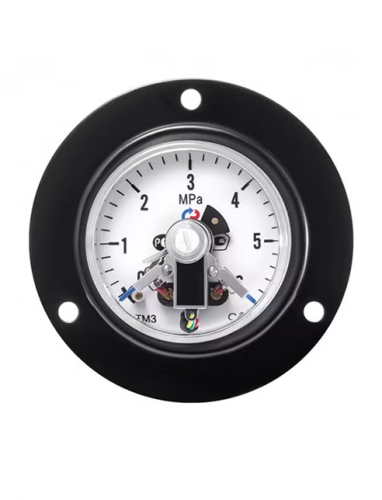

Вакуумметры и Мановакуумметры осевые с передним фланцем и электроконтактной приставкой - тип ТВ и ТМВ, серия 10
Тип ТВ, ТМВ, серия 10. Манометры с электроконтактной приставкой предназначены для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).
Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.
|
Диаметр корпуса, мм 63 |
Чувствительный элемент Медный сплав |
|
Класс точности 2,5 |
Трибко-секторный механизм Медный сплав |
|
Диапазон показаний давлений, МПа ТВ - 0,1…0 ТМВ -0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Корпус IP40, сталь 10, цвет черный |
|
Диапазон рабочих температур, °C Окружающая среда: -60…+60 Измеряемая среда: -50…+150 |
Кольцо Сталь 10, цвет черный |
|
Электрическая схема Двухконтактная: Исп. V (ЛРПЗ - ТМ, ПРЛЗ - ТВ, ЛЗПЗ - ТМВ) |
Циферблат Алюминий, шкала черная на белом фоне |
|
Максимальное напряжение, В −220, ~380 |
Стекло Органическое |
|
Максимальный ток, А 1 |
Штуцер Медный сплав |
|
Максимальная разрывная мощность контактов 30 Вт, 50 В·А |
Присоединение Осевое |
|
Тип контактов С магнитным поджатием, серебряное покрытие |
Резьба присоединения G¼ или M12×1,5 |
|
Минимальные электрические характеристики Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем |
Межповерочный интервал 2 года |
|
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений ±4 |
Техническая документация 2ТУ 4212-001-4719015564-2008 ГОСТ 2405-88а |
|
Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |

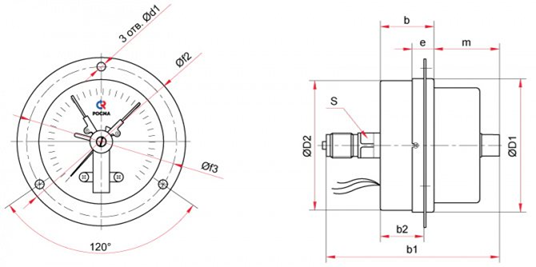

| Тип | Ø | D1 | D2 | b | b1 | b2 | e | m | S | G | d1 | f2 | f3 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-310ТКП.05 | 63 | 60 | 59 | 30 | 86 | 24 | 17 | 30 | 12 | G¼ или M12×1,5 | 5 | 83 | 71 | 0,20 |
| Условные обозначения | Схема зон для ТМ |
|---|---|
|
|
|
Положения коммутации указаны для состояния когда стрелка находится между "0" и ближайшей установкой.
Красный цвет установки - замкнута в рабочей зоне.
Синий цвет установки - разомкнута в рабочей зане.
Заливка сектора установки - механический контакт стрелки с установкой
|
Исполнение I ОЗ (один замыкающий контакт) |
Исполнение II ОР (один размыкающий контакт) |
||
|---|---|---|---|
|
|
|
||
| Положение стрелки | Состояние контакта | Положение стрелки | Состояние контакта |
| До установки | разомкнут | До установки | замкнут |
| После установки | замкнут | После установки | разомкнут |
|
Исполнение III ЛРПР (левый размыкающий, правый размыкающий) |
Исполнение IV ЛЗПЗ (левый замыкающий, правый замыкающий) |
||
|
|
|
||
| Положение стрелки | Состояние контакта | Положение стрелки | Состояние контакта |
| До первой установки | оба замкнуты | До первой установки | оба разомкнуты |
| Между установками | 2-1 разомкнут, 2-3 замкнут | Между установками | 2-1 замкнут, 2-3 разомкнут |
| После второй установки | оба разомкнуты | После второй установки | оба замкнуты |
|
Исполнение V ЛРПЗ (левый размыкающий, правый замыкающий) |
Исполнение VI ЛЗПР (левый замыкающий, правый размыкающий) |
||
|
|
|
||
| Положение стрелки | Состояние контакта | Положение стрелки | Состояние контакта |
| До первой установки | 2-1 замкнут, 2-3 разомкнут | До первой установки | 2-1 разомкнут, 2-3 замкнут |
| Между установками | оба разомкнуты | Между установками | оба замкнуты |
| После второй установки | 2-1 разомкнут, 2-3 замкнут | После второй установки | 2-1 замкнут, 2-3 разомкнут |
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
