Термометры жидкостные виброустойчивые
Описание
Термометры жидкостные виброустойчивые

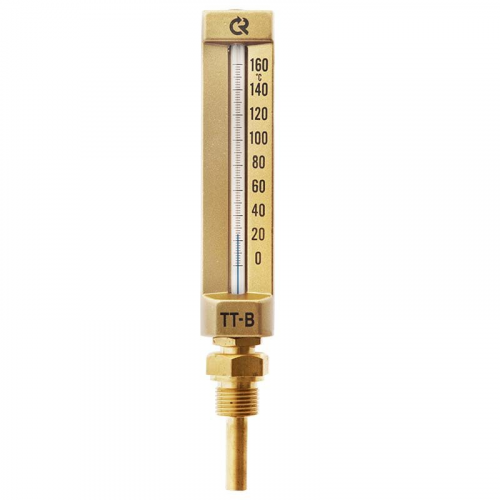

Тип ТТ-В. Термометр технический жидкостный предназначен для измерения температуры неагрессивных жидких и газообразных сред в пределах от -30 до +200 °С. Приборы могут использоваться в условиях высоких динамических нагрузок в различных отраслях промышленности.
Приборы состоят из защищенной стеклянной оболочкой капиллярной трубки с резервуаром, заполненным термометрической жидкостью, защитного корпуса и защитной гильзы. Шкала термометра нанесена на наружной поверхности капиллярной трубки. Верхняя часть капилляра (со шкалой) находится в корпусе, а нижняя (с резервуаром) - в гильзе.
Корпус изготовлен из анодированного алюминия. Гильза изготавливается либо из латуни, либо из нержавеющей стали. По типу присоединения прибор может быть изготовлен в двух вариантах исполнения: термометр технический прямой и угловой.
Область применения: судостроение, водоснабжение, теплоснабжение.
Длина верхней и погружной частей, мм |
Заполнение |
||
Прямой |
110 / |
30 / 40 / 50 / 64 / 100 / 150 |
Материал гильзы |
Угловой |
40 / 50 / 64 / 100 / 150 |
||
Диапазон показаний температур, °С |
Комплектность от длины погружной части ТТ-В |
||
Точность измерений и цены деления шкалы термометра (Таблица 1) |
Рабочее давление на гильзе, МПа |
||
Диапазон рабочих температур, °C |
Межповерочный интервал |
||
Корпус |
Климатическое исполнение |
||
Резьба присоединения |
Техническая документация |
||
Присоединение |
|
При монтаже вращать термометр разрешается только за шестигранник защитной гильзы с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.
Резьбовые соединения уплотнять лентой ФУМ. Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.
Правильная эксплуатация гарантирует безотказную работу технического термометра и его правильные показания, поэтому следует соблюдать следующие условия:
- Прибор применять для измерения температуры лишь в среде, для которой он предназначен;
- Не превышать диапазон измерений.
Прибор следует исключить из эксплуатации и сдать в ремонт в случае:
- Прибор не работает;
- Столбик термометрической жидкости имеет разрыв;
- Погрешность показаний превышает допустимое значение.
Диапазон измеряемых |
Пределы допускаемой погрешности термометров ТТ-В при цене деления шкалы, °C | |||
1 |
2 |
5 |
10 | |
св. -38 до 0 |
±2 |
±3 |
- |
- |
св. 0 до 100 |
±1 |
±2 |
±5 |
±10 |
св. 100 до 200 |
±2 |
±4 |
±5 |
±10 |
