Описание

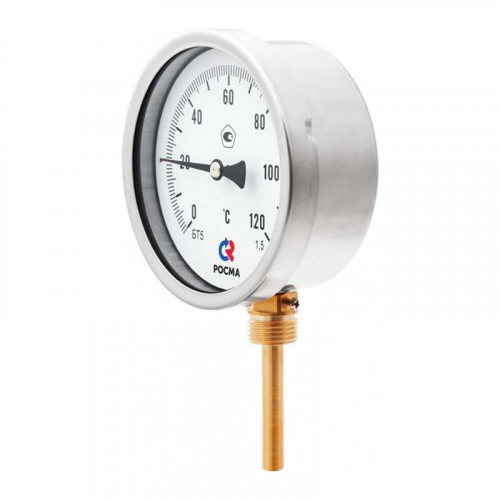

Термометры биметаллические общетехнические, радиальное присоединение (Тип БТ, серия 211)
Тип БТ, серия 211. Радиальное присоединение в комплекте с защитной латунной* гильзой. Термометр радиальный биметаллический предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемого значения, °C. В качестве чувствительного элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус прибора изготавливается из коррозионностойкой стали, шток - из нержавеющей стали.
Область применения: системы кондиционирования, теплоснабжения, водоснабжения.
При измерении температуры агрессивных сред рекомендуется использовать термометр биметаллический с гильзой из нержавеющей стали.
* - при температуре 0…+450 °С и длине погружной части 100 мм и более материал гильзы - нержавеющая сталь 12Х18Н10
|
Диаметр корпуса, мм 63, 100 |
Циферблат Алюминий, шкала черная на белом фоне |
|
Класс точности Ø63 - 2,5 Ø100 - 1,5 |
Стекло Минеральное |
|
Диапазон показаний температур, °С -40…+60***; -30…+70****; 0…+60; 0…+100; 0…+120; 0…+160; 0…+200; 0…+250; 0…+300; 0…+350; 0…+450 *** - только для Ø63 **** - только для Ø100 |
Резьба присоединения (на гильзе) G½ или M20×1,5 |
|
Диапазон рабочих температур, °C Окружающая среда: -10…+60 |
Рабочее давление (на гильзе), МПа 10 (латунная гильза с погружной частью длиной до 100 мм) 2,5 (латунная гильза с погружной частью длиной более 100 мм) 25 (гильза из нержавеющей стали 08Х18Н10) |
|
Длина погружной части, мм 46 (кроме t°=0…+60 / 300 / 350 / 450 °C) 64 (кроме t°=0…+60 / 450 °C) 100, 150 (для Ø63 только до +350 °C) |
Регулировка На штоке |
|
Чувствительный элемент Биметаллическая спираль |
Межповерочный интервал 3 года |
|
Шток Нержавеющая сталь 08Х18Н10 |
Климатическое исполнение Группа C2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 2.1 по ГОСТ 15150 |
|
Корпус IP54, коррозионностойкая сталь 12Х15Г9НД |
Техническая документация ТУ 4211-001-4719015564-2008 |
|
Кольцо Коррозионностойкая сталь 12Х15Г9НД, байонетное |

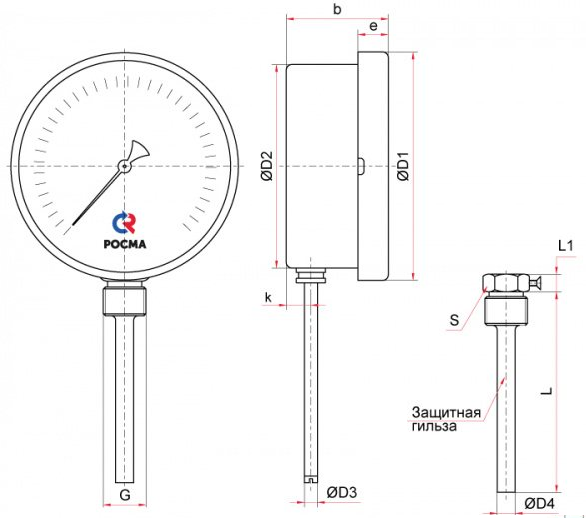

| Тип | Ø | D1 | D2 | D3 | D4 | b | e | k | L | L1 | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| БТ-32.211 | 63 | 69 | 62 | 6 | 9 | 40 | 12 | 9 | 46 / 64 / 100 / 150 / 200 / 250 / 300 | 10 | 19 | G½ или M20×1,5 | 0,17 |
| БТ-52.211 | 100 | 110 | 100 | 51 | 15 | 10 | 0,34 |
В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец штока термометра погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Это условие применяется также для защитной гильзы, в случае если термометр монтируется с использованием гильзы из нержавеющей стали. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.
При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается шток термометра. В случае использования термометра с защитной гильзой из нержавеющей стали на давление в системе до 25 МПа или 60 МПа, в бобышку вкручивается гильза, а в гильзу устанавливается термометр.
На прямых участках трубопроводов при монтаже термометров с использованием косых бобышек рекомендуется выбирать длины погружных частей из стандартного ряда длин с использованием прямых бобышек, с увеличением на один табличный разряд. Например, 100мм --> 150мм, 200мм --> 250мм. В случае монтажа термометра на сгибе трубопровода, длина должна выбираться наименьшей возможной из тех, которые попадают своим концом погружной части в пределы от 1/3 до 2/3 начала прямого участка диаметра трубопровода.
При монтаже вращать прибор разрешается только за шестигранник на штоке термометра (или шестигранник на защитной гильзе) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.
Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.
Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками; погрешность показаний превышает допустимое значение.
