Описание

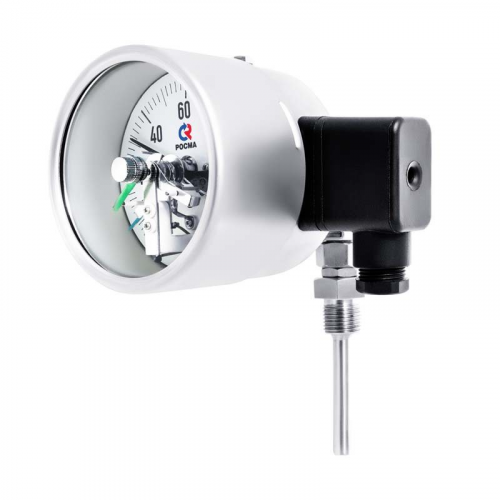

Термометры коррозионностойкие с электроконтактной приставкой универсальное присоединение - тип БТ, серия 220
Тип БТ, серия 220. Коррозионностойкий термометр с электроконтактной приставкой и универсальным присоединением (поворотно-откидным корпусом) с резьбой на штоке. Биметаллический термометр, устойчивый к воздействию агрессивных измеряемых сред; предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.
Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.
Диаметр корпуса, мм 100 |
Шток Нержавеющая сталь 08Х18Н10 |
Класс точности 1,5 |
Корпус IP65, нержавеющая сталь 08Х18Н10 |
Диапазоны показаний температур, °С -30…+50; 0…+60; 0…+100; 0…+120; 0…+160; 0…+200; 0…+250; 0…+300; 0…+350; 0…+450 |
Кольцо Нержавеющая сталь 08Х18Н10 Байонетное |
Диапазон рабочих температур, °C Окружающая среда: -60…+60 |
Циферблат Алюминий, шкала черная на белом фоне |
Длина погружной части, мм 100, 150, 200, 250, 300 |
Стекло Минеральное |
Электрическая схема Двухконтактная: Исп. IV (ЛЗПЗ), Исп. V (ЛРПЗ) |
Подключение Через клеммную коробку сбоку на корпусе |
Максимальное напряжение, В -220, ~380 |
Присоединение Универсальное, с поворотно-откидным корпусом, угол поворота до 90° |
Максимальный ток, А 0,5 |
Резьба присоединения (на штоке) G½ или М20х1,5 |
Максимальная разрывная мощность контактов 10 Вт, 20 В·А |
Комплектность Без гильзы |
Тип контактов Со скользящими контактами, серебряное покрытие |
Рабочее давление, МПа На штоке: 10 На гильзе из нержавеющей стали: 25 На цельноточеной гильзе: 60 |
Минимальные электрические характеристики Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем |
Межповерочный интервал 3 года |
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений ±4 |
Климатическое исполнение Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 |
Чувствительный элемент Биметаллическая спираль |
Техническая документация ТУ 4211-001-4719015564-2008 |

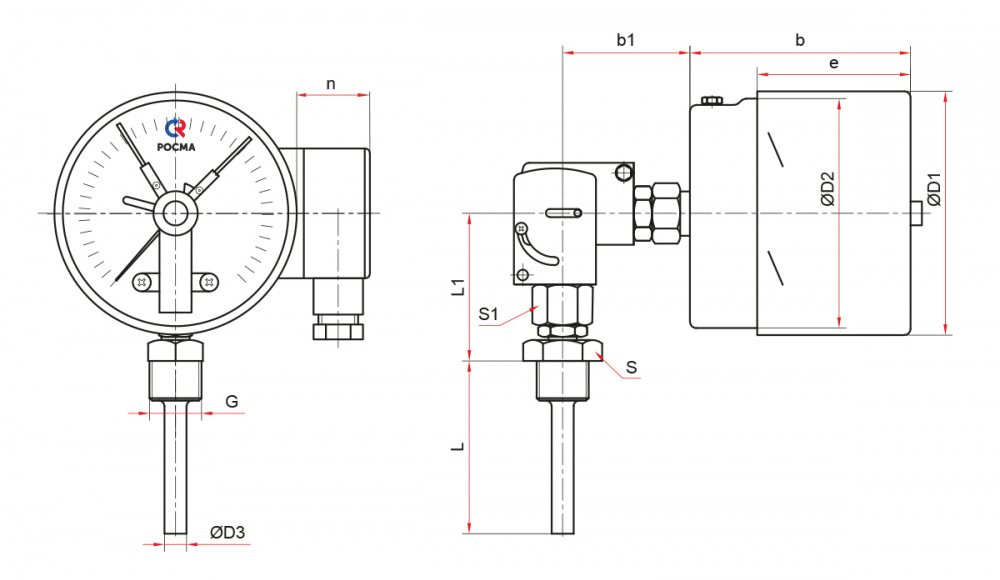

Тип | Ø | D1 | D2 | D3 | b | b1 | e | n | L | L1 | S | S1 | G | Вес |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
БТ-54.220.ЭКП | 100 | 101 | 99 | 10 | 87 | 65 | 54 | 43 | 100, 150, 200, 250, 300 | 66 | 27 | 22 | G½ или М20х1,5 | 1,01 |
Условные обозначения |
|
|
Положения коммутации указаны для состояния, когда стрелка находится между «0» и ближайшей уставкой. |

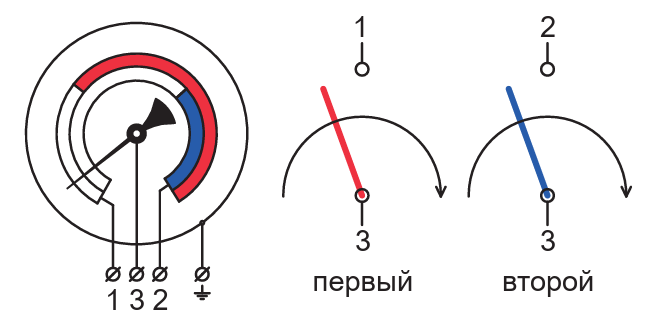

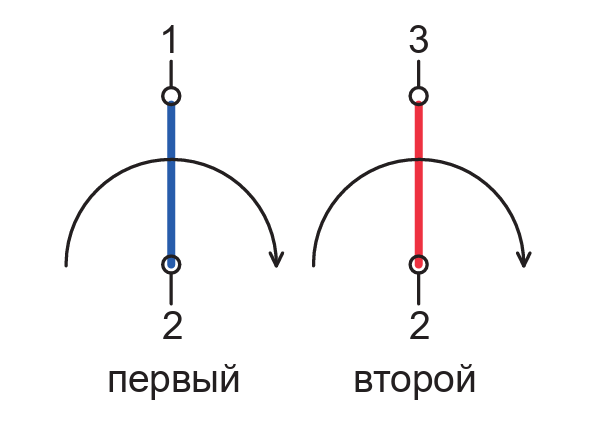

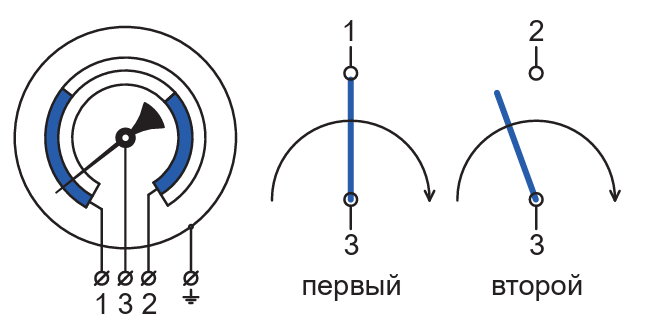

Исполнение IV ЛЗПЗ (левый замыкающий контакт, правый замыкающий) | Исполнение V ЛРПЗ (левый размыкающий контакт, правый замыкающий) |
---|---|
|
|
Положение стрелки | Состояние контакта | Положение стрелки | Состояние контакта |
---|---|---|---|
До первой уставки | оба разомкнуты | До первой уставки | 3-1 замкнут; 3-2 разомкнут |
Между уставками | 3-1 замкнут; 3-2 разомкнут | Между уставками | оба разомкнуты |
После второй уставки | оба замкнуты | После второй уставки | 3-1 разомкнут; 3-2 замкнут |
В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец штока термометра погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Это условие применяется также для защитной гильзы, в случае если термометр монтируется с использованием гильзы из нержавеющей стали. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.
При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается шток термометра. В случае использования термометра с защитной гильзой из нержавеющей стали на давление в системе до 25 МПа или 60 МПа, в бобышку вкручивается гильза, а в гильзу устанавливается термометр.
При необходимости установки термометра в ограниченном пространстве или на углах трубопроводов, возможно использовать скошенные под угол 45° приварные косые бобышки (№ 20, 21).
На прямых участках трубопроводов при монтаже термометров с использованием косых бобышек рекомендуется выбирать длины погружных частей из стандартного ряда длин с использованием прямых бобышек, с увеличением на один табличный разряд. Например, 100мм --> 150мм, 200мм --> 250мм. В случае монтажа термометра на сгибе трубопровода, длина должна выбираться наименьшей возможной из тех, которые попадают своим концом погружной части в пределы от 1/3 до 2/3 начала прямого участка диаметра трубопровода.
При монтаже вращать прибор разрешается только за шестигранник на штоке термометра (или шестигранник на защитной гильзе) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.
Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.
Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками; погрешность показаний превышает допустимое значение.
