Описание

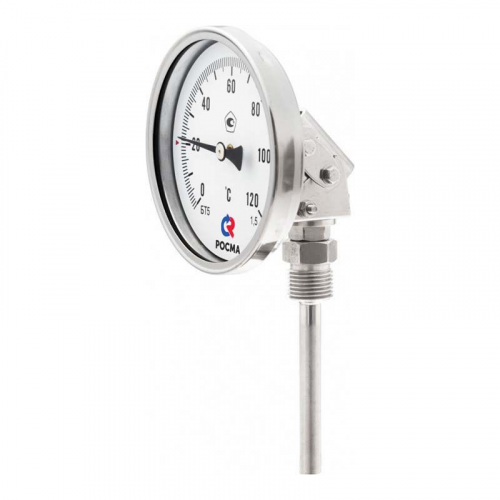

Термометры коррозионностойкие универсальное присоединение (Тип БТ, серия 220)
Тип БТ, серия 220. Коррозионностойкий термометр с универсальным присоединением (поворотно-откидным корпусом) с резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.
Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.
Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.
Диаметр корпуса, мм 80, 100, 150 |
Стекло Минеральное |
Класс точности 1,5 |
Присоединение Универсальное, с поворотно-откидным корпусом, угол поворота до 90° |
Диапазон показаний температур, °С -50…+100; -30…+50***; 0…+60***; 0…+100; 0…+120; 0…+160; 0…+200; 0…+250; 0…+300; 0…+350; 0…+450 *** - кроме L = 46 мм |
Резьба присоединения (на штоке) G½ или М20х1,5 |
Диапазон рабочих температур, °C Окружающая среда: -60…+60 |
Комплектность Без гильзы |
Длина погружной части, мм Ø80 - 46 / 64 / 100 / 150 / 200 / 250 Ø100, 150 - 46 / 64 / 100 / 150 / 200 / 250 / 300 |
Рабочее давление, МПа На штоке: 10 На гильзе из нержавеющей стали: 25 На цельноточеной гильзе: 60 |
Чувствительный элемент Биметаллическая спираль |
Регулировка На корпусе с тыльной стороны |
Шток Нержавеющая сталь 08Х18Н10 |
Межповерочный интервал 3 года |
Корпус IP65, нержавеющая сталь 08Х18Н10 |
Климатическое исполнение Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 |
Кольцо Нержавеющая сталь 08Х18Н10 Байонетное |
Техническая документация ТУ 4211-001-4719015564-2008 |
Циферблат Алюминий, шкала черная на белом фоне |

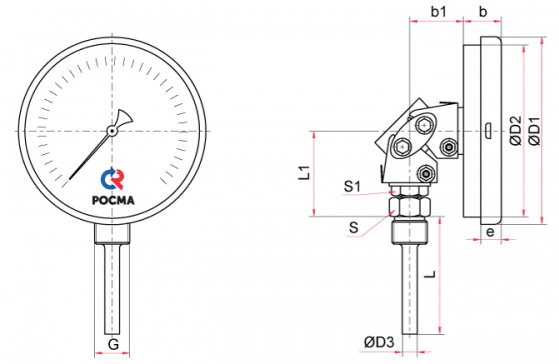

Тип | Ø | D1 | D2 | D3 | b | b1 | e | L | L1 | S | S1 | G | Вес |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
БТ-44.220 | 80 | 81 | 75 | 10 | 19 | 36 | 10 | 46 / 64 / 100 / 150 / 200 / 250 / 300 | 53 | 22 | 17 | G½ или М20×1,5 | 0,32 |
БТ-54.220 | 100 | 107 | 99 | 11 | 0,39 | ||||||||
БТ-74.220 | 150 | 160 | 149 | 21 | 17 | 0,63 |
В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец штока термометра погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Это условие применяется также для защитной гильзы, в случае если термометр монтируется с использованием гильзы из нержавеющей стали. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.
При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается шток термометра. В случае использования термометра с защитной гильзой из нержавеющей стали на давление в системе до 25 МПа или 60 МПа, в бобышку вкручивается гильза, а в гильзу устанавливается термометр.
При необходимости установки термометра в ограниченном пространстве или на углах трубопроводов, возможно использовать скошенные под угол 45° приварные косые бобышки (№ 20, 21).
На прямых участках трубопроводов при монтаже термометров с использованием косых бобышек рекомендуется выбирать длины погружных частей из стандартного ряда длин с использованием прямых бобышек, с увеличением на один табличный разряд. Например, 100мм --> 150мм, 200мм --> 250мм. В случае монтажа термометра на сгибе трубопровода, длина должна выбираться наименьшей возможной из тех, которые попадают своим концом погружной части в пределы от 1/3 до 2/3 начала прямого участка диаметра трубопровода.
При монтаже вращать прибор разрешается только за шестигранник на штоке термометра (или шестигранник на защитной гильзе) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.
Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.
Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками; погрешность показаний превышает допустимое значение.
