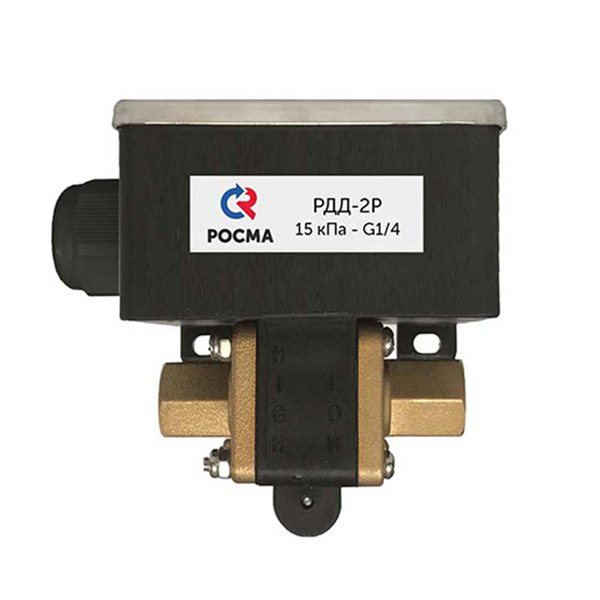

Дифференциальные реле для контроля низких давлений РДД-2Р
Тип РДД-2Р. Предназначены для коммутации электрических цепей в зависимости от изменения разности давлений неагрессивных к медным сплавам и каучуку NBR жидких и газообразных, не вязких и не кристаллизующихся сред.
|
Мембрана Бутадиен-нитрильный каучук (NBR) |
|||||||||||||||||||||

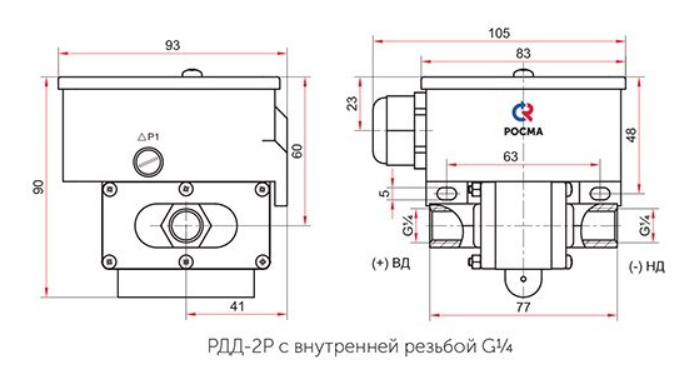

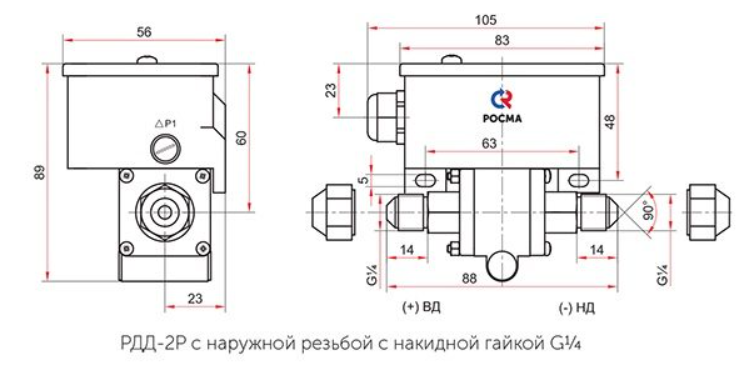

Способ присоединения Внутренняя резьба G¼ Наружная резьба с накидной гайкой G¼ Переходник с резьбой наружная G¼ - наружная G¼, латунь |
||||||||||||||||||||||
Способ монтажа кабеля Кабельный ввод (Ø кабеля до 12 мм) |
||||||||||||||||||||||
Надежность 100 000 циклов |
||||||||||||||||||||||
|
Максимальный перепад давлений, МПа 1,0 |
|||||||||||||||||||||
Воспроизводимость ±1% |
||||||||||||||||||||||
Контакты Однополюсный перекидной контакт |
Корпус IP54, сталь 10, пластик |
|||||||||||||||||||||
Электрические характеристики 3А ~220 В 5А ~110 В |
Диапазон рабочих температур, °C Окружающая среда: -20…+70 Контролируемая среда: -20…+90 |
|||||||||||||||||||||
Крышка Сталь 10 |
Штуцер Медный сплав |
|||||||||||||||||||||
Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
Техническая документация ТУ 4218-001-4719015564-2010 ГОСТ 26005-83 |
|||||||||||||||||||||
Дифференциал (зона возврата) - разность давлений между включением и отключением контактов реле |
Монтаж прибора может быть выполнен как на приборную панель, так и вертикально на стену (в данном случае рекомендуется закреплять реле винтами через проушины в корпусе). Допускается установка реле в разрыв между подводами низкого и высокого давления. Место установки должно быть выбрано таким образом, чтобы исключить попадание влаги на реле, а также воздействие низких и высоких температур, вибраций, пульсаций или ударов.
Для подвода давления рекомендуется использовать капиллярные трубки, которые присоединяются к штуцерам высокого (HIGH) и низкого (LOW) давления с внутренней резьбой G¼.
Электрический кабель подключается согласно схеме: Схема подключения электрических контактов представлена также на внутренней стороне корпуса реле.
Техническое обслуживание в процессе эксплуатации заключается во внешнем осмотре крепления на объекте, в проверке заземления и перенастройке изделия по мере необходимости изменения режима работы агрегата и устранения дефектов.
Перенастройка диапазона производится путем вращения регулировочного винта (Δ Р1) по часовой стрелке, если необходимо увеличить уставку, и против часовой стрелки, если необходимо уменьшить уставку.
Условие: когда перепад давления до и после фильтра составит более 25 кПа, необходимо провести в вентиляционной системе очистку фильтра.
Выбор: для данных условий подойдет реле перепада давления РДД-2Р-30кПа-G1/4 с фиксированным дифференциалом 2...4 кПа. Нужно подать сигнал (замкнуть эл. цепь) при превышении заданного перепада давления, и вычислив значение (25−4=21 кПа), выставить его установочным винтом (Δ Р1). Точная подстройка значения уставки осуществляется с помощью контрольного манометра или иного СИ.
