Дифференциальные реле давления РДД-2Р

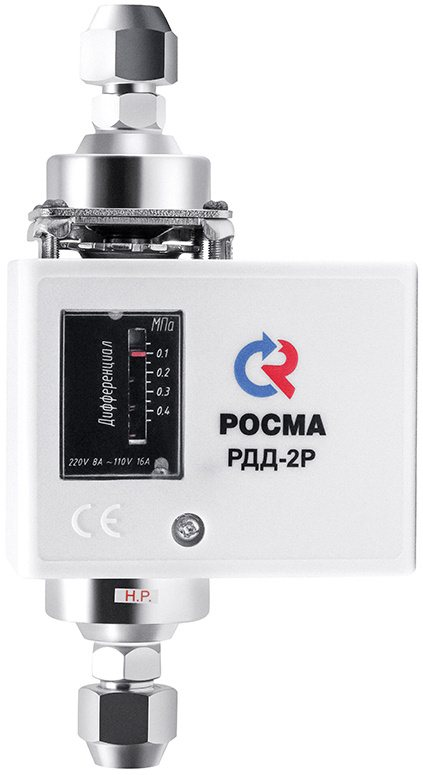

Тип РДД-2Р. Дифференциальные реле давления РДД предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. Максимальная температура измеряемой среды (воздух, масло, вода, хладоны) - 110 °C.
Принцип действия реле разности давлений состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который деформируясь переключает однополюсный перекидной контакт.
Основными параметрами дифференциального реле перепада давлений выступают диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение. Идеально подходят для регулировки потери давления в фильтрах в технике кондиционирования и вентиляции.
|
Контакты Однополюсный перекидной контакт |
|||||||||||||||
|
Электрические характеристики 8А ~220 В 16А ~110 В |
||||||||||||||||
|
Воспроизводимость ±2% |
Шкала Алюминий, цвет черный |
|||||||||||||||
|
Диапазон рабочих температур, °C Окружающая среда: -10…+70 Контролируемая среда: -10…+110 |
Корпус Алитированная сталь 10 IP42 |
|||||||||||||||
|
Крышка Пластик, цвет белый |
Стекло Органическое |
|||||||||||||||
|
Штуцер и накидная гайка Хромированная сталь 10 |
Кронштейн и механизм Анодированная сталь 10 |
|||||||||||||||
|
Сильфон Медный сплав |
Варианты монтажа На приборную панель или с помощью кронштейна |
|||||||||||||||
|
Монтаж кабеля Резиновый уплотнитель (Ø кабеля до 12 мм) |
Надежность 100 000 циклов |
|||||||||||||||
|
Способ присоединения Штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (Ø8 мм) |
Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
|||||||||||||||
|
Вес, кг РДД-2Р: 0,43 Кронштейн: 0,07 |
Техническая документация ТУ 4218-001-4719015564-2010 ГОСТ 26005–83 |
|||||||||||||||
| Дифференциал (зона возврата) - разность давлений между включением и отключением контактов реле | ||||||||||||||||
Монтаж прибора выполняется на приборную панель или с помощью кронштейна. Развальцованная капиллярная трубка присоединяется к штуцеру с помощью накидной гайки. Большее давление должно подаваться на нижний штуцер. Электрический кабель подключается согласно схеме:
Техническое обслуживание в процессе эксплуатации заключается во внешнем осмотре крепления на объекте, в проверке заземления и перенастройке изделия по мере необходимости изменения режима работы агрегата и устранению дефектов.
Перенастройка диапазона производится путем вращения регулировочного колеса по часовой стрелке, если необходимо уменьшить уставку, и против часовой стрелки, если необходимо увеличить уставку.
Условие: необходимо произвести очистку фильтра, когда перепад давления на нем составит 0,2 МПа. Статическое давление в системе (максимальное) - 1,0 МПа.
Выбор: выбираем РДД-2Р-0,4-G¼ (диапазон 0,05-0,4 МПа, фиксированный дифференциал 0,06-0,2 МПа). Нужно подать сигнал при превышении заданного перепада давления, и вычислив значение 0,2-0,06=0,14 МПа, выставляем это значение на шкале перепада давления с помощью регулировочного винта.
