Описание

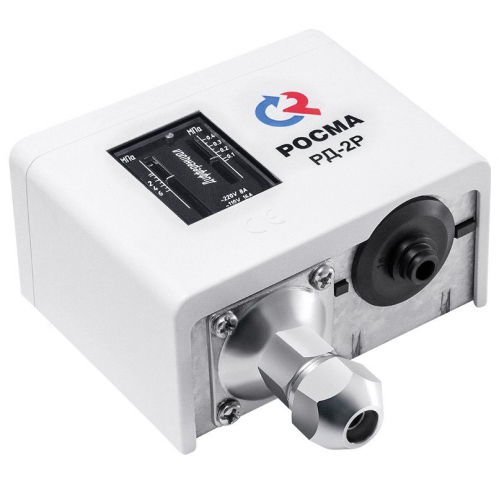

Реле давления РД-2Р
Тип РД-2Р, РД-2Р модель 35. Реле давления или прессостат применяется для переключения электрических цепей в зависимости от изменения давления среды. Это должны быть неагрессивные к медным сплавам жидкие или газообразные, не вязкие и не кристаллизующиеся среды с максимальной температурой до 110 °C (воздух, масло, вода, хладоны). Принцип работы реле заключается в следующем: когда значение давления в системе достигает определенной уставки, заданной заранее, происходит переключение однополюсного перекидного контакта. И затем реле срабатывает, замыкая или размыкая электрическую цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращает контакт в исходное положение. Реле давления относится к категории автоматических устройств.
Универсальность прибора заключается в возможности работать как при повышении, так и при понижении давления.
Область применения: системы теплоснабжения, вентиляции, водоснабжения, машиностроительная отрасль, защита различных механизмов. В частности, реле устанавливаются в насосных установках для защиты от сухого хода, вызванного резким снижением давления в системе. В компрессорах обеспечивают работу агрегата в автоматическом режиме.
|

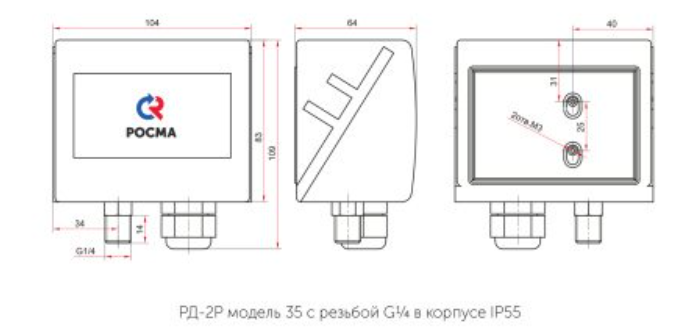

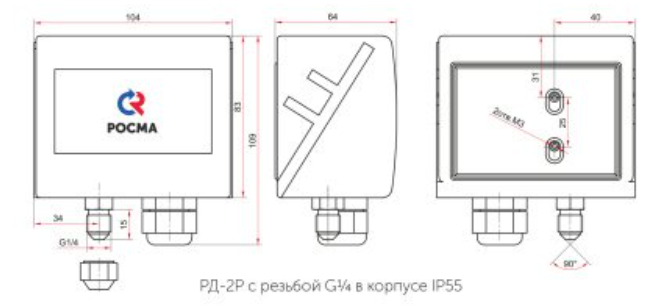

Способ присоединения РД-2Р штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (Ø8 мм) или напрямую через бобышку №24. РД-2Р модель 35 резьба G¼ - присоединение через бобышку №24 резьба G½ - присоединение через бобышку №2 или №5 |
|||||||||||||||||||||||||||||||||
|
Варианты монтажа На приборную панель или с помощью кронштейна |
||||||||||||||||||||||||||||||||||
|
Воспроизводимость ±2% |
||||||||||||||||||||||||||||||||||
|
Контакты Однополюсный перекидной контакт |
||||||||||||||||||||||||||||||||||
|
Электрические характеристики 8А ~220 В 16А ~110 В |
|||||||||||||||||||||||||||||||||
|
Диапазон рабочих температур, °C Окружающая среда: -10…+70 Контролируемая среда: -10…+110 |
||||||||||||||||||||||||||||||||||
|
Корпус Алитированная сталь 10 РД-2Р, РД-2Р модель 35 - IP44, IP55*** *** - для всех РД с резьбой G¼ |
|||||||||||||||||||||||||||||||||
|
Крышка Пластик, цвет белый |
||||||||||||||||||||||||||||||||||
|
Штуцер и накидная гайка Хромированная сталь 10 |
||||||||||||||||||||||||||||||||||
|
Кронштейн и механизм Анодированная сталь 10 |
Сильфон Медный сплав |
|||||||||||||||||||||||||||||||||
|
Шкала Алюминий, цвет черный |
Стекло Органическое |
|||||||||||||||||||||||||||||||||
|
Надежность 100 000 циклов |
Техническая документация ТУ 4218-001-4719015564-2010 ГОСТ 26005–83 |
|||||||||||||||||||||||||||||||||
|
Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
* Дифференциал (зона возврата) - разность давлений между включением и отключением контактов реле | |||||||||||||||||||||||||||||||||
Монтаж реле давления РД-2Р выполняется на приборную панель или с помощью кронштейна. Развальцованная капиллярная трубка присоединяется к штуцеру с помощью накидной гайки. Электрический кабель подключается согласно схеме:
Техническое обслуживание реле давления (прессостата) в процессе эксплуатации заключается во внешнем осмотре крепления на объекте, в проверке заземления и перенастройке изделия по мере необходимости изменения режима работы агрегата и устранению дефектов.
Перенастройку диапазона производится следующим образом:
- вращать регулировочный винт «Давление» для установки значения уставки (диапазона) по часовой стрелке, если необходимо уменьшить уставку, и против часовой стрелки, если необходимо увеличить;
- вращать регулировочный винт «Дифференциал» для установки значения дифференциала (зоны возврата) по часовой стрелке, если необходимо увеличить зону возврата, и против часовой стрелки, если уставку необходимо уменьшить.
Если при изменении давления контролируемой среды относительно уставки на величину, большую зоны возврата, отсутствует электрический сигнал, необходимо:
- проверить кабельный ввод и жилы кабеля на отсутствие обрыва жил кабеля и надежность контактных соединений, устранить дефекты;
- прочистить отверстие в ниппеле чувствительной системы медной или латунной проволокой.
Схема подключения электрических контактов представлена также на внутренней стороне крышки изделия.

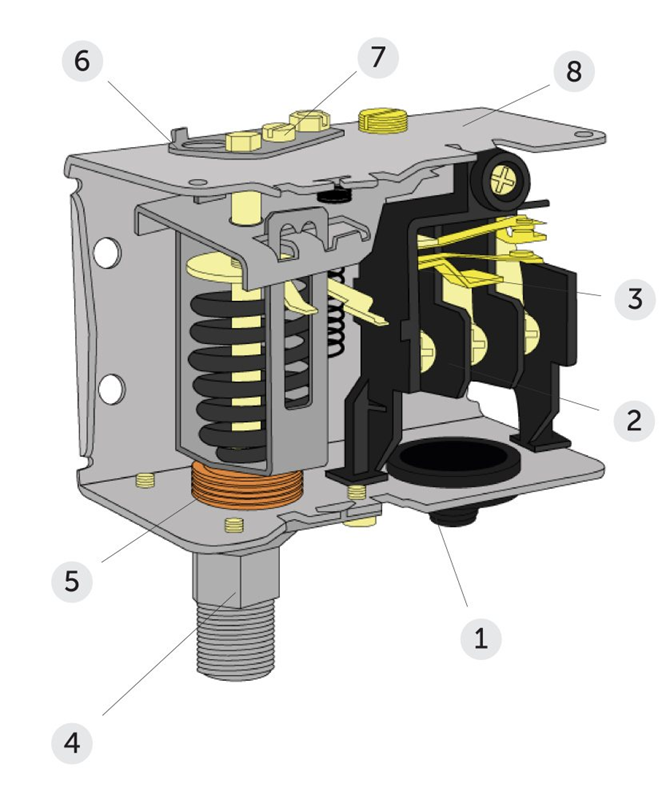

2. Контактная группа с удобным подключением проводов
3. Однополюсный перекидной контакт с возможностью нагрузки до 16А (~110 В), 8А (~220 В)
4. Стальной штуцер с возможностью подключения реле к линии как напрямую, так и через капиллярную трубку
5. Сильфон из медного сплава
6. Защитная скоба, предотвращающая несанкционированное изменение настроек реле
7. Простая и удобная настройка уставок срабатывания
8. Корпус с верхней крышкой обеспечивает степень защиты до IP44
Подбор реле давления
1) Условие: давление в трубопроводе не должно падать ниже 0,5 МПа, при этом максимальное давление не должно превышать 0,7-0,75 МПа.
Выбор: выбираем реле давления РД-2Р-1,0-G ¼ (диапазон 0,1-1,0 МПа, регулируемый дифференциал 0,1-0,3 МПа). Регулировочным винтом «Давление» устанавливаем уставку на шкале - 0,5 МПа. Т. к. давление не должно превышать 0,75 МПа, то подсчитав значение дифференциала 0,75-0,5=0,25 МПа, устанавливаем регулировочным винтом «Дифференциал» значение 0,25 на шкале.
2) Условие: насос должен включаться при достижении давления в 2,0 МПа и откачивать лишнюю воду из системы до тех пор пока давление не упадет до 1,6 МПа.
Выбор: выбираем реле давления РД-2Р-2,4-G ¼ (диапазон 0,5-2,4 МПа, регулируемый дифференциал 0,2-0,5 МПа). Регулирочным винтом «Давление» устанавливаем значение давления на отметке 2,0 МПа. Далее вычислив значение дифференциала 2,0-1,6=0,4 МПа, устанавливаем вторым регулировочным винтом значение дифференциала на шкале равное - 0,4 МПа.
