Описание

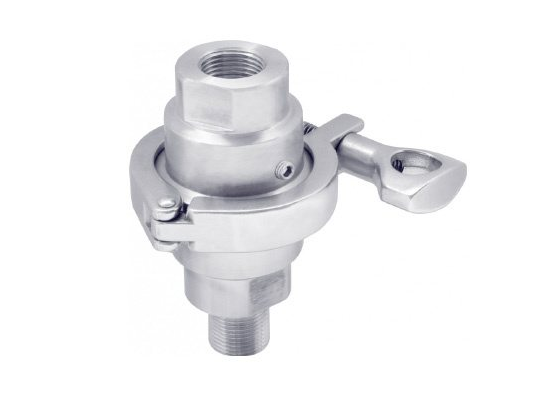

Мембранные разделители сред, штуцерное присоединение с клэмповым хомутом
Тип РМ (штуцерное присоединение с клэмповым хомутом).
Мембранные разделители с клэмповым хомутом tri clamp предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.
Разделители с присоединением tri clamp находят широкое применение в фармацевтической, пищевой и химической промышленности благодаря особой конструкции, которая обеспечивает простоту демонтажа для очистки или замены разделителя. Мембранные разделители способны выдержать обработку паром при очистке, что обеспечивает гигиеническое присоединение, а используемые материалы (нержавеющая сталь и заполняющая жидкость HF32) позволяют использовать данные разделители при производстве продуктов питания.
Область применения: нефтяная, пищевая и фармацевтическая промышленность.
При поставке разделителя в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.
|
Диапазон рабочих давлений, МПа От -0,1 до 4 |
Номинальный диаметр DN, дюйм 1 / 3⁄2 / 2 / 5⁄2 |
|
Диапазон рабочих температур, °C В соответствии с выбранным средством измерений |
Способ присоединения к средству измерений Внутренняя резьба M20×1,5 или G½ |
|
Корпус разделителя Нержавеющая сталь 08Х17Н13М2 |
Заливное отверстие Есть |
|
Мембрана Нержавеющая сталь 08Х17Н13М2 |
Дополнительная погрешность вносимая разделителем ±0,5% (компенсируется настройкой средства измерений) |
|
Хомут клэмпа Нержавеющая сталь 08Х18Н10 |
Техническая документация ТУ 4212-004-4719015564-2013 |
|
Ответная часть - резьбовая, нержавеющая сталь 08Х17Н13М2 - под приварку, нержавеющая сталь 08Х17Н13М2 |
Разделительная жидкость 1. Масло для пищевой промышленности HF15 (соответствует пищевым стандартам NSF и InS, пищевой допуск H1). 2. ПМС-20 (ГОСТ13032-77) |
|
Способ присоединения к процессу Резьбовая ответная часть - наружная резьба M20×1,5 или G½ Ответная часть под приварку |
Варианты поставки - без средства измерений - в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТМВ - кроме завальцованных, РПД-И, РПД-ИВ, ЦМ-И, ЦМ-ИВ, ЦМ-С-И, ЦМ-С-ИВ) |
| Модель | D | d1 | d2 | d3 | b | b1 | G | G1 | L1 | S |
Объем заполняемой жидкости |
Объем вытесняемой жидкости |
Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| РМ-K11-1 | 50,5 | 35 | 10 | 7 | 82 | 100 |
M20×1,5 или G½ |
M20×1,5 или G½ |
18 | 30 | 7,3 | 3,2 | 0,86 |
| РМ-K11- 3⁄2 | 7,5 | 3,3 | |||||||||||
| РМ-K11-2 | 64 | 42 | 99 | 7,9 | 4,0 | 1,15 | |||||||
| РМ-K11- 5⁄2 | 77,5 | 58 | 112 | 8,5 | 4,1 | 1,61 |
| Модель | D | d1 | d2 | d3 | b | b1 | A | C | G1 | L1 |
Объем заполняемой жидкости |
Объем вытесняемой жидкости |
Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| РМ-K11-1 | 50,5 | 35 | 22 | 7 | 82 | 53 | 13 | 25 |
M20×1,5 или G½ |
18 | 7,3 | 3,2 | 0,54 |
| РМ-K11- 3⁄2 | 35 | 38 | 7,5 | 3,3 | |||||||||
| РМ-K11-2 | 64 | 42 | 47 | 99 | 51 | 7,9 | 4,0 | 0,72 | |||||
| РМ-K11- 5⁄2 | 77,5 | 58 | 60 | 112 | 64 | 8,5 | 4,1 | 0,99 |
| РМ | 0,16 | 0,25 | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 |
|---|---|---|---|---|---|---|---|---|
| K11-1 | - | - | + | + | + | + | + | + |
| K11-3⁄2 | - | - | + | + | + | + | + | + |
| K11-2 | - | + | + | + | + | + | + | + |
| K11-5⁄2 | + | + | + | + | + | + | + | + |
| РМ | -0,1…0,15 | -0,1…0,3 | -0,1…0,5 | -0,1…0,9 | -0,1…1,5 | -0,1…2,4 |
|---|---|---|---|---|---|---|
| K11-1 | - | - | - | + | + | + |
| K11-3⁄2 | - | - | - | + | + | + |
| K11-2 | + | + | + | + | + | + |
| K11-5⁄2 | + | + | + | + | + | + |
| РМ | 0,1 | 0,16 | 0,25 | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 |
|---|---|---|---|---|---|---|---|---|---|
| K11-1 | - | - | - | + | + | + | + | + | + |
| K11-3⁄2 | - | + | + | + | + | + | + | + | + |
| K11-2 | + | + | + | + | + | + | + | + | + |
| K11-5⁄2 | + | + | + | + | + | + | + | + | + |
| РМ | -0,1…0,1 | -0,1…0,15 | -0,1…0,3 | -0,1…0,5 | -0,1…0,9 | -0,1…1,5 | -0,1…2,4 |
|---|---|---|---|---|---|---|---|
| K11-1 | + | + | + | + | + | + | + |
| K11-3⁄2 | + | + | + | + | + | + | + |
| K11-2 | + | + | + | + | + | + | + |
| K11-5⁄2 | + | + | + | + | + | + | + |
| РМ | 0,1 | 0,16 | 0,25 | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 |
|---|---|---|---|---|---|---|---|---|---|
| K11-1 | + | + | + | + | + | + | + | + | + |
| K11-3⁄2 | + | + | + | + | + | + | + | + | + |
| K11-2 | + | + | + | + | + | + | + | + | + |
| K11-5⁄2 | + | + | + | + | + | + | + | + | + |
| РМ | -0,1…0,15 | -0,1…0,3 | -0,1…0,5 | -0,1…0,9 | -0,1…1,5 | -0,1…2,4 |
|---|---|---|---|---|---|---|
| K11-1 | - | + | + | + | + | + |
| K11-3⁄2 | - | + | + | + | + | + |
| K11-2 | - | + | + | + | + | + |
| K11-5⁄2 | - | + | + | + | + | + |
