Описание

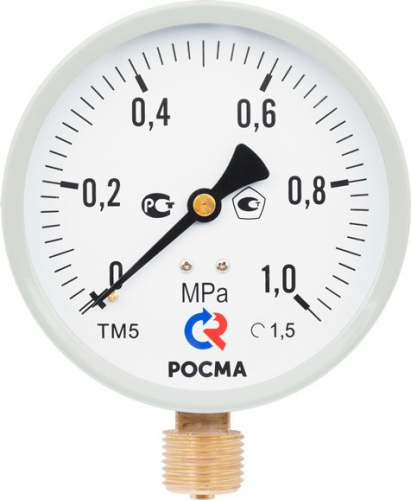

Манометры стандартного исполнения, модель 2 (Тип ТМ, серия 10 М2)
Тип ТМ, серия 10 М2. Манометры в стандартном исполнении, модель 2 применяются для измерения избыточного давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометра выполнен из стали, механизм - из латунного сплава. Пылевлагозащита: IP40.
Преимущества данной модели приборов: использование конструкции с облегченным штуцером и массовый выпуск приборов данной серии с ограниченным диапазоном давлений и единым классом точности (1,5) позволяют достигнуть наилучшего соотношения цены и качества у манометров этого типа.
Область применения: манометры рекомендованы для предприятий обслуживающих и проектирующих объекты ЖКХ.
Диаметр корпуса, мм 100 |
Циферблат Алюминий, шкала черная на белом фоне |
Класс точности 1,5 |
Стекло Минеральное |
Диапазон показаний давлений, МПа 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 |
Штуцер Медный сплав |
Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы |
Присоединение Радиальное |
Диапазон рабочих температур, °C Окружающая среда: -60…+60 Измеряемая среда: -50…+150 |
Резьба присоединения G½ или M20×1,5 |
Корпус IP40, сталь 10, цвет серый |
Межповерочный интервал 2 года |
Кольцо Сталь 10, цвет серый |
Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
Чувствительный элемент, трибко-секторный механизм Медный сплав |
Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405–88 |
Тип | Ø | D1 | D2 | b | e | h | f | S | G | Вес |
---|---|---|---|---|---|---|---|---|---|---|
ТМ-510Р.М2 | 100 | 100 | 98 | 34 | 20 | 74 | 11 | 14 | G½ или M20×1,5 | 0,27 |
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
