Описание

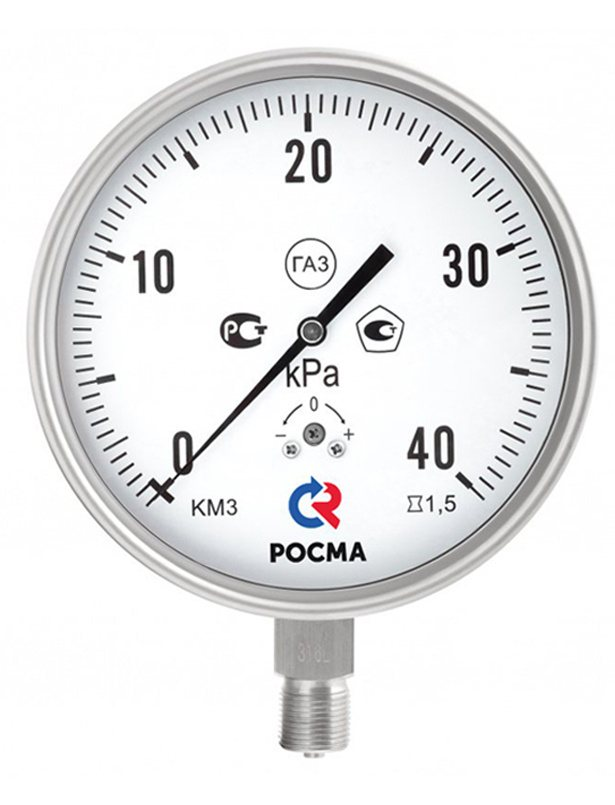

Коррозионностойкие манометры для измерения низких давлений газов (Тип КМ, Кс)
Тип КМ (КМВ), Кс. Манометр для измерения давления сухих, газообразных агрессивных сред.
Область применения: нефтегазовая промышленность, химическая промышленность.
Диаметр корпуса, мм 100, 150 |
Трибко-секторный механизм Нержавеющая сталь 08Х17Н13М2 |
Класс точности 1,5 |
Циферблат Алюминий, шкала черная на белом фоне |
Диапазон показаний давлений, кПа 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
Стекло Минеральное |
Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: не должна превышать 100% шкалы, во избежание выхода прибора из строя. |
Штуцер Нержавеющая сталь 08Х17Н13М2 |
Диапазон рабочих температур, °C Окружающая среда: -60…+60 Измеряемая среда: -65…+100 |
Присоединение Радиальное |
Корпус IP54, IP65 Нержавеющая сталь 08Х17Н13М2 |
Резьба присоединения G½ или M20×1,5 |
Кольцо Нержавеющая сталь 08Х17Н13М2, байонетное. |
Межповерочный интервал 2 года |
Чувствительный элемент (металлическая мембранная коробка) Нержавеющая сталь 08Х17Н13М2 |
Климатическое исполнение Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 |
Техническая документация ТУ 4212-002-4719015564-2008 ГОСТ 2405-88 |
Тип | Ø | D1 | D2 | b | e | h | k | S | G | Вес |
---|---|---|---|---|---|---|---|---|---|---|
КМ-22Р Кс | 100 | 101 | 99 | 49 | 17 | 87 | 16 | 22 | G½ или M20×1,5 | 0,57 |
КМ-32Р Кс | 150 | 152 | 150 | 50 | 18 | 114 | 17 | 22 | G½ или M20×1,5 | 0,91 |
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
