Манометры коррозионностойкие виброустойчивые аммиачные (Тип ТМ - NH3, серия 21)
Описание
Манометры коррозионностойкие виброустойчивые аммиачные (Тип ТМ - NH3, серия 21)

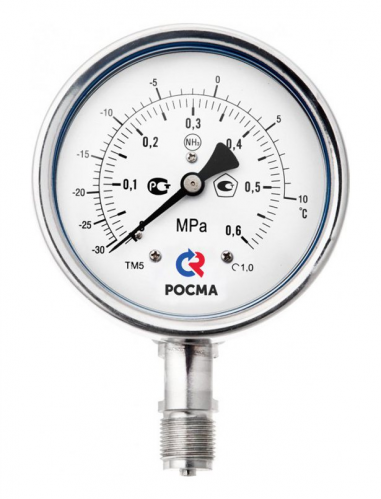

Тип ТМ (ТМВ) - NH3, серия 21. Манометры, с возможностью гидрозаполнения (виброустойчивый), предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака. Приборы имеют дополнительную температурную шкалу.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика
Аммиачные коррозинностойкие манометры без дополнительной температурной шкалы имеют диапазоны показаний давлений как у манометров 21 серии (коррозионностойких виброустойчивых) и отметку на циферблате «NH3».
Область применения: нефтехимическая промышленность, пищевая промышленность, химическая промышленность.
Диаметр корпуса, мм 100, 150 |
Циферблат Алюминий, шкала черная на белом фоне |
Класс точности 1,0 |
Стекло Органическое |
Диапазон показаний давлений, МПа 0…0,6 (-30…+10 °C) 0…1 (-30…+25 °C) 0…4 (-30…+70 °C) |
Корректор нуля Опция: на стрелке |
Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы |
Присоединение Радиальное или эксцентрическое |
Диапазон рабочих температур, °C Окружающая среда: -60…+60 (без заполнения) -60…+60 (с заполнением силиконом ПМС-50) |
Резьба присоединения G½ или M20×1,5 |
Корпус IP65, нержавеющая сталь 08Х17Н13М2 |
Межповерочный интервал 2 года |
Кольцо Нержавеющая сталь 08Х17Н13М2, байонетное |
Климатическое исполнение Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 |
Штуцер, чувствительный элемент, трибко-секторный механизм Нержавеющая сталь 08Х17Н13М2 |
Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |
Тип | Ø | D1 | D2 | b | e | h | k | S | G | Вес |
Вес с заполнением |
Объем заполняемой жидкости |

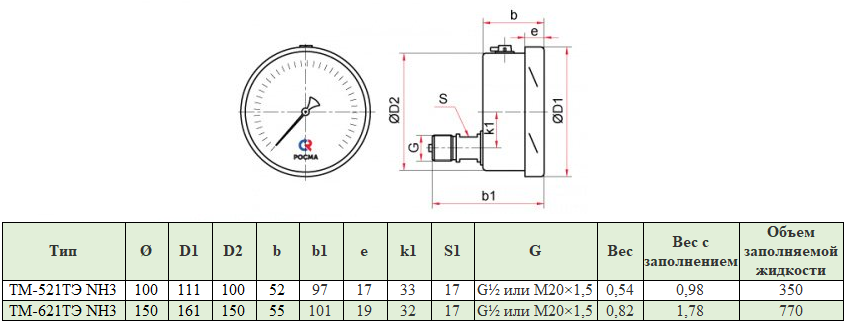

---|---|---|---|---|---|---|---|---|---|---|---|---|
ТМ-521Р NH3 | 100 | 111 | 100 | 50 | 16 | 98 | 18 | 17 | G½ или M20×1,5 | 0,57 | 0,88 | 260 |
ТМ-621Р NH3 | 150 | 161 | 150 | 53 | 19 | 123 | 19 | 17 | G½ или M20×1,5 | 0,91 | 1,68 | 640 |
Тип | Ø | D1 | D2 | b | b1 | e | k1 | S | G | Вес |
Вес с заполнением |
Объем заполняемой жидкости |
---|---|---|---|---|---|---|---|---|---|---|---|---|
ТМ-521ТЭ NH3 | 100 | 111 | 100 | 52 | 97 | 17 | 33 | 17 | G½ или M20×1,5 | 0,54 | 0,85 | 260 |
ТМ-621ТЭ NH3 | 150 | 161 | 150 | 55 | 101 | 19 | 32 | 17 | G½ или M20×1,5 | 0,82 | 1,59 | 640 |
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
