Манометры коррозионностойкие виброустойчивые с электроконтактной приставкой (Тип ТМ, серия 21)

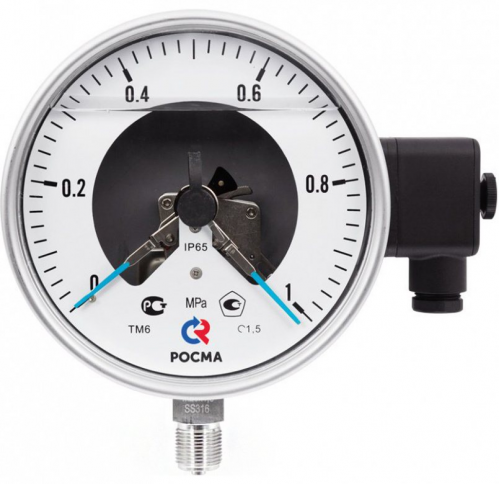

Тип ТМ (ТВ, ТМВ), серия 21. Промышленные манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый). Оснащены электроконтактной приставкой для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов в условиях повышенной вибрации и при измерении переменного давления.
Электроконтактная группа оснащена указателями для индикации уставок, настройка которых осуществляется с помощью специального ключа, поставляемого в комплекте с прибором.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить силиконом.
Прибор поставляется сухой (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
Диаметр корпуса, мм 100, 150 |
Штуцер, чувствительный элемент, трибко-секторный механизм Нержавеющая сталь 08Х17Н13М2 |
Класс точности 1,5 |
Корпус IP65, нержавеющая сталь 08Х17Н13М2 |
Диапазон показаний давлений, МПа 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
Кольцо Нержавеющая сталь 08Х17Н13М2, байонетное |
Диапазон рабочих температур, °C Окружающая среда: -60…+60 (без заполнения) -60…+60 (с заполнением силиконом ПМС-50) Измеряемая среда: -60…+200 (без заполнения) -60…+100 (с заполнением силиконом ПМС-50) |
Циферблат Алюминий, шкала черная на белом фоне |
Электрическая схема Одноконтактная: Исп. I (ОЗ - ТМ и ТМВ, ОР - ТВ), Исп. II (ОЗ - ТВ и ТМВ, ОР - ТМ) Двухконтактная: Исп. III (ЛРПР)**, Исп. IV (ЛЗПЗ)**, Исп. V (ЛРПЗ - ТМ, ПРЛЗ - ТВ, ЛЗПЗ - ТМВ), Исп. VI (ЛЗПР)** ** - только ТМ |
Стекло Органическое |
Максимальное напряжение, В −220, ~380 |
Подключение Через клеммную коробку сбоку на корпусе |
Максимальный ток, А 1 |
Присоединение Радиальное |
Максимальная разрывная мощность контактов 30 Вт, 50 В·А |
Резьба присоединения M20×1,5 |
Тип контактов С магнитным поджатием, серебряное покрытие |
Межповерочный интервал 2 года |
Минимальные электрические характеристики Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем |
Климатическое исполнение Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 |
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона показаний ±4 |
Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |
Тип | Ø | D1 | D2 | b | e | h | k | m | n | S | G | Вес |
Вес с заполнением |
Объем заполняемой жидкости |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ТМ-521Р.05 | 100 | 101 | 99 | 88 | 54 | 87 | 15 | 15 | 42 | 22 | M20×1,5 | 0,88 | 1,48 | 500 |
ТМ-621Р.05 | 150 | 149 | 147 | 89 | 54 | 114 | 15 | 15 | 42 | 22 | M20×1,5 | 1,30 | 2,56 | 1040 |
Положения коммутации указаны для состояния когда стрелка находится между "0" и ближайшей установкой.
Красный цвет установки - замкнута в рабочей зоне.
Синий цвет установки - разомкнута в рабочей зане.
Заливка сектора установки - механический контакт стрелки с установкой
Исполнение I ОЗ (один замыкающий контакт) |
Исполнение II ОР (один размыкающий контакт) |
||
---|---|---|---|
|
|
||
Положение стрелки | Состояние контакта | Положение стрелки | Состояние контакта |
До установки | разомкнут | До установки | замкнут |
После установки | замкнут | После установки | разомкнут |
Исполнение III ЛРПР (левый размыкающий, правый размыкающий) |
Исполнение IV ЛЗПЗ (левый замыкающий, правый замыкающий) |
||
|
|
||
Положение стрелки | Состояние контакта | Положение стрелки | Состояние контакта |
До первой установки | оба замкнуты | До первой установки | оба разомкнуты |
Между установками | 2-1 разомкнут, 2-3 замкнут | Между установками | 2-1 замкнут, 2-3 разомкнут |
После второй установки | оба разомкнуты | После второй установки | оба замкнуты |
Исполнение V ЛРПЗ (левый размыкающий, правый замыкающий) |
Исполнение VI ЛЗПР (левый замыкающий, правый размыкающий) |
||
|
|
||
Положение стрелки | Состояние контакта | Положение стрелки | Состояние контакта |
До первой установки | 2-1 замкнут, 2-3 разомкнут | До первой установки | 2-1 разомкнут, 2-3 замкнут |
Между установками | оба разомкнуты | Между установками | оба замкнуты |
После второй установки | 2-1 разомкнут, 2-3 замкнут | После второй установки | 2-1 замкнут, 2-3 разомкнут |
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
