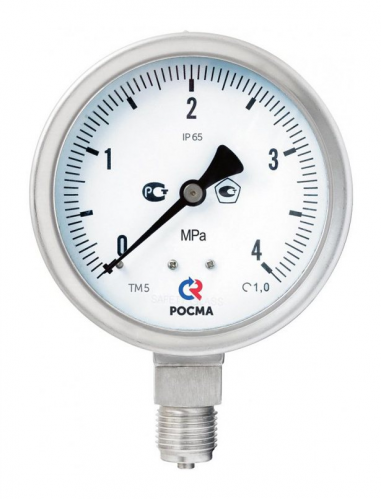

Безопасное исполнение, виброустойчивые коррозионностойкие манометры - тип ТМ, серия 21 Б
Описание
Безопасное исполнение, виброустойчивые коррозионностойкие манометры (Тип ТМ, серия 21 Б)
Тип ТМ (ТВ, ТМВ), серия 21, Б. Промышленные коррозионностойкие манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый), для предприятий с повышенными требованиями к безопасности.
При измерении давления с высокими динамическими нагрузками прибор необходимо заполнить глицерином или силиконом.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином (силиконом) по требованию заказчика.
Область применения: для предприятий с повышенными требованиями к безопасности.
Диаметр корпуса, мм 100, 150 |
Штуцер, чувствительный элемент, трибко-секторный механизм Нержавеющая сталь 08Х17Н13М2 |
Класс точности 1,0 |
Циферблат Алюминий, шкала черная на белом фоне |
Диапазон показаний давлений, МПа 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
Стекло Минеральное многослойное безопасное - триплекс |
Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы |
Корректор нуля Опция: на стрелке |
Диапазон рабочих температур, °C Окружающая среда: -60…+60 (без заполнения) -20…+60 (с заполнением глицерином ПК-94) -60…+60 (с заполнением силиконом ПМС-50) Измеряемая среда: -60…+200 (без заполнения) -20…+100 (с заполнением глицерином ПК-94) -60…+150 (с заполнением силиконом ПМС-50) |
Присоединение Радиальное |
Корпус IP65, сплошная перегородка, вышибная задняя стенка, нержавеющая сталь 08Х17Н13М2 |
Резьба присоединения G½ или M20×1,5 |
Кольцо Нержавеющая сталь 08Х17Н13М2 Байонетное |
Межповерочный интервал 2 года |
Климатическое исполнение Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 |
Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |
Тип | Ø | D1 | D2 | b | e | h | k | S | G | Вес |
Вес с заполнением |
Объем заполняемой жидкости |
---|---|---|---|---|---|---|---|---|---|---|---|---|
ТМ-521Б | 100 | 101 | 100 | 64 | 17 | 86 | 30 | 22 | G½ или М20×1,5 | 0,65 | 1,00 | 290 |
ТМ-621Б | 150 | 161 | 159 | 68 | 19 | 122 | 31 | 22 | G½ или М20×1,5 | 1,41 | 2,62 | 1000 |
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
