Виброустойчивые манометры (Тип ТМ, серия 20)

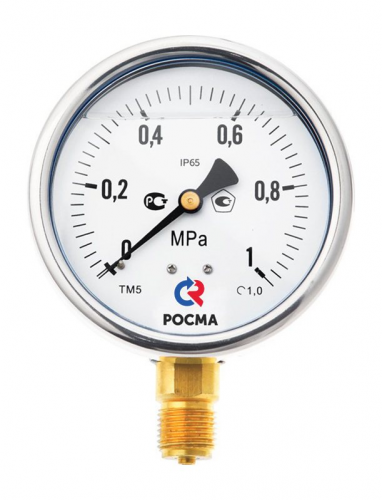

Тип ТМ (ТВ, ТМВ), серия 20. Промышленный манометр в корпусе из нержавеющей стали с возможностью гидрозаполнения (виброустойчивый). Применяется для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды - степень защиты прибора IP65.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом
Прибор поставляется "сухой" (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика. Температура окружающей среды при эксплуатации манометров с заполнением глицерином от -20 до +60 °C, силиконом - от -60 до +60 °C.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение.
Диаметр корпуса, мм 50, 63, 100, 150 |
Чувствительный элемент, трибко-секторный механизм Медный сплав |
Класс точности Ø50 - 2,5 Ø63 - 1,5 Ø100, 150 - 1,0 |
Циферблат Алюминий, шкала черная на белом фоне |
Диапазон показаний давлений, МПа Ø50 - 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 Ø63, 100 - 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 Ø150, 160 - 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
Стекло Органическое Минеральное многослойное безопасное (триплекс) - для ТМ-320Р на 100МПа и, опционально, для Ø100, 150, 160 |
Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы |
Штуцер Медный сплав |
Диапазон рабочих температур, °C Окружающая среда: -60…+60 (без заполнения) -20…+60 (с заполнением глицерином ПК-94) -60…+60 (с заполнением силиконом ПМС-50) Измеряемая среда: -50…+150 (без заполнения) -20…+100 (с заполнением глицерином ПК-94) -50…+150 (с заполнением силиконом ПМС-50) |
Присоединение Радиальное - Ø50, 63, 100, 150, 160 Осевое - Ø50, 63 (кроме 100 МПа), 100 Эксцентрическое - Ø100,150,160 |
Корпус IP65, нержавеющая сталь 08Х18Н10 |
Резьба присоединения Ø 50, 63 - G¼, M12×1,5 Ø100, 150, 160 - G½, M20×1,5 |
Кольцо Нержавеющая сталь 08Х18Н10 Ø63 - байонетное (опция) Ø50, 63 - завальцованное Ø100, 150, 160 - байонетное |
Межповерочный интервал 2 года |
Климатическое исполнение Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 |
Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405–88 |
Тип | Ø | D1 | D2 | b | e | h | k | S | G | Вес |
Вес с заполнением |
Объем заполняемой жидкости |
---|---|---|---|---|---|---|---|---|---|---|---|---|
ТМ-220Р | 50 | 57 | 52 | 29 | 6 | 47 | 8 | 14 | G¼ или M12×1,5 | 0,09 | 0,13 | 35 |
ТМ-320Р | 63 | 68 | 62 | 29 | 6 | 57 | 9 | 14 | G¼ или M12×1,5 | 0,12 | 0,19 | 60 |
ТМ-520Р | 100 | 111 | 99 | 48 | 17 | 85 | 14 | 22 | G½ или M20×1,5 | 0,46 | 0,77 | 260 |
ТМ-620Р | 150 | 161 | 149 | 50 | 18 | 116 | 16 | 22 | G½ или M20×1,5 | 0,69 | 1,46 | 640 |
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
