Аммиачные манометры - тип ТМ - NH3, серия 10

Много

Нашли дешевле?

ТМ- Х 11Р.00( Х - Х МПа) ( Х ) Х . 1,5 NH3 Х

Верхний предел измерений

0.6

Дополнительная температурная шкала

-30…+10 °C

-30…+25 °C

-30…+70 °C

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

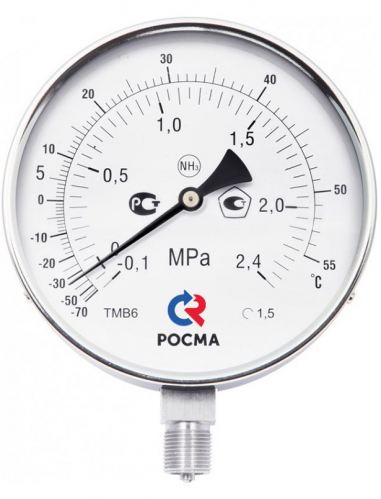

Аммиачные манометры (Тип ТМ - NH3, серия 10)

Тип ТМ (ТМВ) - NH3, серия 11. Манометры аммиачные предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака.
Приборы имеют дополнительную температурную шкалу.

Область применения: нефтехимическая промышленность, пищевая промышленность, химическая промышленность.

Диаметр корпуса, мм 100, 150	Циферблат Алюминий, шкала черная на белом фоне
Класс точности 1,5	Стекло Минеральное
Диапазон показаний давлений, МПа 0…0,6 (-30…+10 °C) 0…1 (-30…+25 °C) 0…4 (-30…+70 °C)	Штуцер Нержавеющая сталь 08Х17Н13М2 Конструкционная сталь 45*
Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы	Присоединение Радиальное
Диапазон рабочих температур, °C Окружающая среда: -60…+60	Резьба присоединения G½ или M20×1,5
Корпус IP40, сталь 10, хром IP40, сталь 10, чёрный*	Межповерочный интервал 2 года
Кольцо Сталь 10, хром Сталь 10, черный*	Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Чувствительный элемент Нержавеющая сталь 08Х17Н13М2	Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
Трибко-секторный механизм Нержавеющая сталь 08Х18Н10 Конструкционная сталь 45*	* - для модели в черном корпусе

Тип	Ø	D1	D2	b	e	h	k	S	G	Вес
ТМ-511Р	100	100	98	47	23	82	14	22	G½ или M20×1,5	0,43
ТМ-511Р*	100	100	98	47	23	82	17	22	G½ или M20×1,5	0,44
ТМ-611Р	150	150	148	47	23	108	14	22	G½ или M20×1,5	0,74
ТМ-611Р*	150	150	148	47	23	106	19	22	G½ или M20×1,5	0,78

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
