Описание

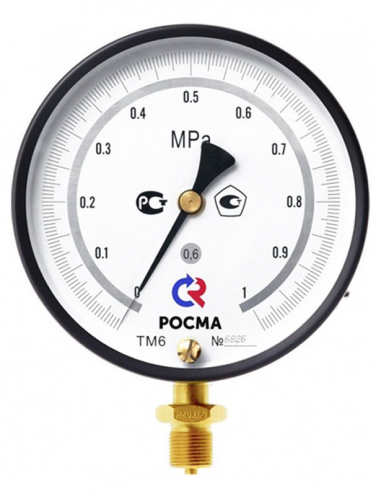

Манометры точных измерений (Тип ТМ - МТИ, серия 10)
Тип ТМ (ТВ, ТМВ) - МТИ, серия 10. Манометры точных измерений применяются при определении давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.
Манометр МТИ может быть использован в качестве рабочего эталона при поверке и калибровке средств измерения давления. При этом необходимо соблюдать требования по соответствию классов точности образцового и поверяемого приборов. В ассортименте представлены манометры со следующими классами точности: 0,4 / 0,6 / 1,0.
Предусмотрена корректировка нуля с помощью регулировочного винта.
Область применения: метрологический контроль и надзор, теплоснабжение, водоснабжение, энергетика, машиностроение и другие отрасли промышленности.
Диаметр корпуса, мм 150 |
Циферблат Алюминий, шкала черная на белом фоне |
Класс точности 0,4 / 0,6 / 1,0 |
Стекло Минеральное |
Диапазон показаний давлений, МПа 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
Корректор нуля На стекле |
Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 105% шкалы |
Штуцер Медный сплав |
Диапазон рабочих температур, °C Окружающая среда: -60…+60 Измеряемая среда: -30…+100 При поверке: 23±5 |
Присоединение Радиальное |
Корпус IP40, силумин, цвет черный |
Резьба присоединения M20×1,5 (под заказ G½) |
Кольцо Сталь 10, цвет черный |
Межповерочный интервал 2 года |
Чувствительный элемент Медный сплав (ВПИ до 6 МПа) Сталь 38ХМ (ВПИ от 10 МПа) |
Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
Трибко-секторный механизм Медный сплав |
Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
