Описание

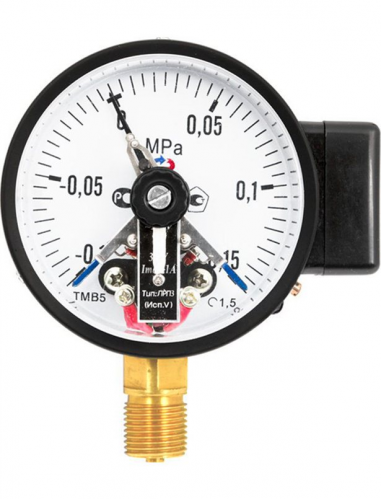

Манометры с электроконтактной приставкой (Тип ТМ, серия 10)
Тип ТМ (ТВ, ТМВ), серия 10. Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Электроконтактная группа манометра снабжена указателями, осуществляющими настройку приставки на пороговое значение (значение уставки), а группа приставки механически связана со стрелкой показывающего прибора. При прохождении стрелкой значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
Мы предлагаем манометры ЭКМ с одноконтактной и двухконтактной электрической схемой в шести исполнениях по ГОСТ 2405-88. В ЭКМ производства ЗАО «РОСМА» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи. Они имеют большую разрывную мощность, по сравнению с ЭКМ со скользящими контактами. Дополнительное преимущество электроконтактного манометра с магнитным поджатием - это надежное электрическое соединение при динамических нагрузках.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.
Диаметр корпуса, мм 100, 150 |
Чувствительный элемент Медный сплав (100 МПа - сталь 38ХМ) |
Класс точности 1,5 |
Трибко-секторный механизм Медный сплав |
Диапазон показаний давлений, МПа 0…0,1/0,16/0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60/100 |
Корпус IP40, сталь 10, цвет черный |
Диапазон рабочих температур, °C Окружающая среда: -60…+60 Измеряемая среда: -50…+150 |
Кольцо Сталь 10, цвет черный |
Электрическая схема Одноконтактная: Исп. I (ОЗ - ТМ и ТМВ, ОР - ТВ), Исп. II (ОЗ - ТВ и ТМВ, ОР - ТМ) Двухконтактная: Исп. III (ЛРПР - ТМ), Исп. IV (ЛЗПЗ - ТМ), Исп. V (ЛРПЗ - ТМ, ПРЛЗ - ТВ, ЛЗПЗ - ТМВ), Исп. VI (ЛЗПР - ТМ, ЛРПР - ТМВ) |
Циферблат Алюминий, шкала черная на белом фоне |
Максимальное напряжение, В −220, ~380 |
Стекло Органическое |
Максимальный ток, А 1 |
Штуцер Медный сплав (100 МПа - сталь 30 с никелевым покрытием) |
Максимальная разрывная мощность контактов 30 Вт, 50 В·А |
Подключение Через клеммную коробку сбоку на корпусе |
Тип контактов С магнитным поджатием, серебряное покрытие |
Присоединение Радиальное |
Минимальные электрические характеристики Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем |
Резьба присоединения G½ или М20×1,5 |
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений ±4 |
Межповерочный интервал 2 года |
Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |
Тип | Ø | D1 | D2 | b | h | k | m | p | p1 | S | G | Вес |
---|---|---|---|---|---|---|---|---|---|---|---|---|
ТМ-510Р.05 | 100 | 100 | 98 | 42 | 82 | 17 | 40 | 20 | 50 | 17 | G½ или M20×1,5 | 0,41 |
ТМ-510Р.05 (100 МПа) | 100 | 100 | 98 | 43 | 85 | 19 | 40 | 20 | 50 | 17 | G½ или M20×1,5 | 0,67 |
ТМ-610Р.05 | 150 | 150 | 148 | 48 | 109 | 18 | 38 | 20 | 50 | 17 | G½ или M20×1,5 | 0,70 |
ТМ-610Р.05 (100 МПа) | 150 | 150 | 148 | 50 | 109 | 19 | 38 | 20 | 50 | 17 | G½ или M20×1,5 | 1,07 |
Положения коммутации указаны для состояния когда стрелка находится между "0" и ближайшей установкой.
Красный цвет установки - замкнута в рабочей зоне.
Синий цвет установки - разомкнута в рабочей зане.
Заливка сектора установки - механический контакт стрелки с установкой
Исполнение I ОЗ (один замыкающий контакт) |
Исполнение II ОР (один размыкающий контакт) |
||
---|---|---|---|
|
|
||
Положение стрелки | Состояние контакта | Положение стрелки | Состояние контакта |
До установки | разомкнут | До установки | замкнут |
После установки | замкнут | После установки | разомкнут |
Исполнение III ЛРПР (левый размыкающий, правый размыкающий) |
Исполнение IV ЛЗПЗ (левый замыкающий, правый замыкающий) |
||
|
|
||
Положение стрелки | Состояние контакта | Положение стрелки | Состояние контакта |
До первой установки | оба замкнуты | До первой установки | оба разомкнуты |
Между установками | 2-1 разомкнут, 2-3 замкнут | Между установками | 2-1 замкнут, 2-3 разомкнут |
После второй установки | оба разомкнуты | После второй установки | оба замкнуты |
Исполнение V ЛРПЗ (левый размыкающий, правый замыкающий) |
Исполнение VI ЛЗПР (левый замыкающий, правый размыкающий) |
||
|
|
||
Положение стрелки | Состояние контакта | Положение стрелки | Состояние контакта |
До первой установки | 2-1 замкнут, 2-3 разомкнут | До первой установки | 2-1 разомкнут, 2-3 замкнут |
Между установками | оба разомкнуты | Между установками | оба замкнуты |
После второй установки | 2-1 разомкнут, 2-3 замкнут | После второй установки | 2-1 замкнут, 2-3 разомкнут |
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
