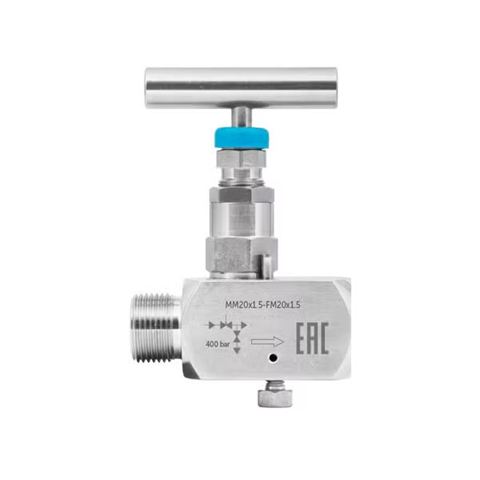

Одновентильный игольчатый клапан SS-V4 до 40 МПа
Одновентильный игольчатый клапан - это запорное устройство, которое предназначено для плавного частичного или полного перекрытия потока рабочей среды с максимальным рабочим давлением до 40 МПа.
Клапан позволяет осуществлять монтаж манометров, датчиков и реле давления, а также других приборов КИПиА без остановки технологического процесса и сброса давления на различных трубопроводных и производственных линиях.
При этом наличие винта для сброса давления в корпусе клапана обеспечивает надежную защиту прибора при его замене. Фторопластовый сальник служит гарантией плотной фиксации штока и перекрытия проходного сечения канала в корпусе клапана.
Материал изготовления запорного клапана и игольчатого золотника – нержавеющая сталь, поэтому устройство может использоваться при работе с агрессивными жидкими и газообразными средами.
|
Рабочее давление, МПа 40 |
Материал игольчатого золотника Нержавеющая сталь 20Х17Н2 |
|
Диапазон рабочих температур, °С -40…+240 |
Материал сальника Фторопласт |
|
Резьба присоединения G½, M20×1,5 или NPT½ |
Тип иглы Плавающая |
|
Резьба дренажного клапана M6×1 или М8×1,25* * - для SS-V4 с накидной гайкой |
Исполнение (резьба) Внутренняя / наружная Внутренняя / внутренняя Внутренняя (накидная гайка) / наружная |
|
Материал корпуса Нержавеющая сталь 08Х17Н13М2 |
Максимальный вес, кг 0,44 |
|
Техническая документация ГОСТ 9697-87 |
|
|
|
|

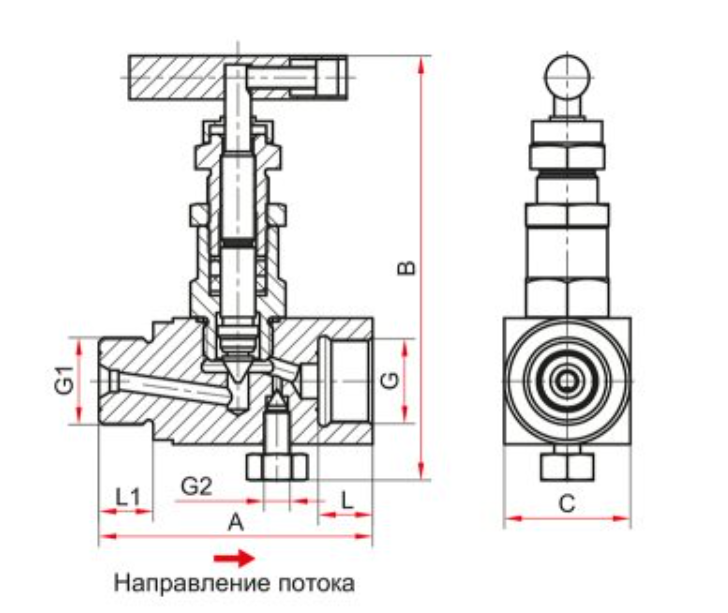

Одновентельный клапан SS-V4 на 40 МПа |

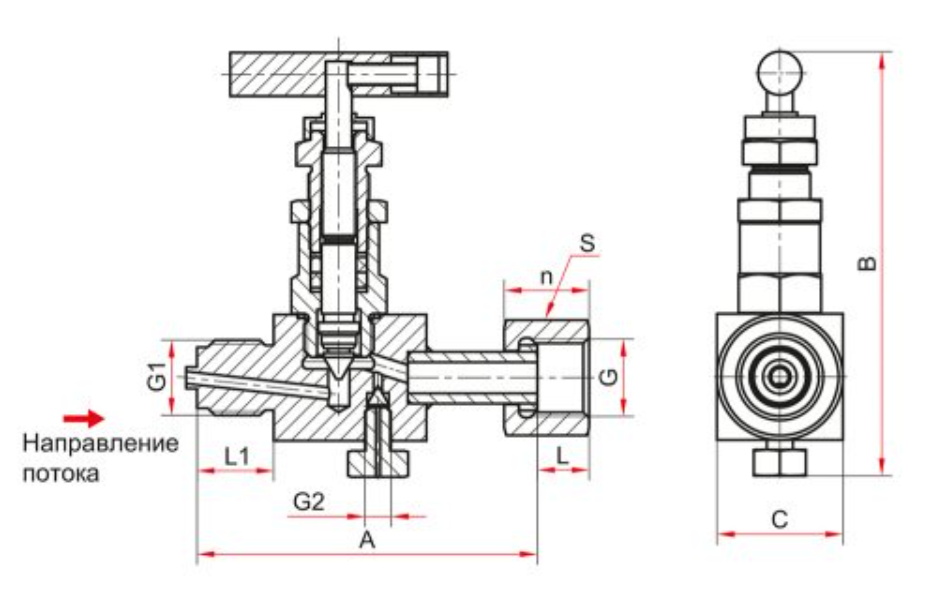

Одновентельный клапан SS-V4 с накидной гайкой на 40 МПа |
| Тип | A | B | C | L | L1 | G | G1 | G2 | S | n | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SS-V4 (внутр.-наруж.) | 63 | 97...104 | 29 | 14 | 15 | G½ или М20×1,5 | G½ или М20×1,5 | М6х1 | - | - | 0,40 |
| SS-V4 (внутр.-наруж.) | 68 | 97...102 | 17 | 19 | NPT½ | NPT½ | - | - | 0,42 | ||
| SS-V4 (внутр.-внутр.) | 63 | 97...104 | 14 | 14 | G½ или М20×1,5 | G½ или М20×1,5 | - | - | 0,43 | ||
| SS-V4 (внутр.-внутр.) | 63 | 96...102 | 14 | 17 | М20×1,5 | NPT½ | - | - | 0,43 | ||
| SS-V4 (внутр.-внутр.) | 63 | 97...104 | 17 | 17 | NPT½ | NPT½ | - | - | 0,43 | ||
| SS-V4 (внутр. накидная гайка-наруж.) | 81 | 96...102 | 14 | 19 | G½ | G½ | М8х1,25 | 25 | 23 | 0,44 | |
| SS-V4 (внутр. накидная гайка-наруж.) | 81 | 96...102 | 10 | 19 | М20×1,5 | М20×1,5 | М8х1,25 | 24 | 19 | 0,43 |
