ПМ01 GSM/GPRS-модем

Назначение GSM/GPRS-модема ОВЕН ПМ01

GSM/GPRS модем ОВЕН ПМ01 предназначен для удаленного обмена данными через беспроводные системы связи стандарта GSM с оборудованием, оснащенным последовательными интерфейсами связи RS232 или RS485.

Преимущества GSM-модема ПМ01

• Защита от зависания - автоматическая перезагрузка модема
• Интерфейс RS-232 или RS-485
• Два варианта напряжения питания: 24 В постоянного и 220 В переменного тока
• Широкий диапазон температур: -30..+70

Области применения GSM/GPRS-модема ОВЕН ПМ01

• Системы сбора данных, диспетчеризации и управления
• Автоматические терминалы самообслуживания (платежные, вендинг и др.)
• Системы охранной и противопожарной безопасности
• Удаленный контроль датчиков и различного оборудования, оснащенными последовательными интерфейсами
• Дистанционные измерения
• Доступ в Интернет

Основные функциональные возможности GSM/GPRS-модема ОВЕН ПМ01

• Прием и передача SMS
• Прием и передача данных с помощью GPRS
• Работа с последовательными интерфейсами RS-232 или RS-485
• Позволяет производить управление приемом и передачей данных по последовательным интерфейсам RS-232 или RS-485 с помощью АТ-команд в соответствии со стандартами GSM 07.05 и GSM 07.07
• Производит индикацию наличия обмена данными по последовательным портам RS-485 или RS-232
• Производит индикацию наличия регистрации в сети GSM и наличия передачи данных в режиме GPRS

Применение GSM/GPRS-модема ПМ01 в АСКУЭ

Традиционно перед сетевыми компаниями и производственными предприятиями - потребителями электроэнергии - встаёт задача учёта электроэнергии в промышленном секторе розничного рынка. В качестве устройства связи между удаленными объектами и центром сбора данных в АСКУЭ широко применяется GSM/GPRS-модем ОВЕН ПМ01.

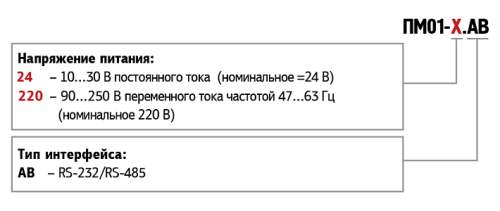

* В зависимости от модификации

Условия эксплуатации GSM/GPRS-модема ОВЕН ПМ01

• Закрытые взрывобезопасные помещения без агрессивных паров и газов
• Температура окружающего воздуха от -30 до +70 С
• Верхней предел относительной влажности 80% при 25 С° без конденсации влаги
• Атмосферное давление от 85…107 кПа

Какое максимальное расстояние может быть между двумя gsm-модемами ОВЕН ПМ01?

Расстояние между модемами может быть любым, главное чтобы в местах установки был уверенный приём сотовой связи.

По какому протоколу модем ОВЕН ПМ01 может передавать данные?

В режиме CSD* (модем-модем) после установки соединения между модемами образуется прозрачный канал передачи данных. Протокол передачи данных может быть любой, главное  чтобы приборы работали по одному протоколу.  По GPRS - любой протокол на базе TCP/IP.

Какой прибор ОВЕН может управлять модемом?

Модемом может управлять ОВЕН ПЛК.
При этом у ПЛК1**  управление модемом в режиме GPRS и CSD* поддержано на уровне прошивки ПЛК, т.е контроллер достаточно только сконфигурировать с помощью мышки.
Для отправки sms необходимо написать программу работы с портом.

Как  удаленно опрашивать приборы ОВЕН через gsm-модемы ПМ01, а данные отображать в  Scada-системе. Что мне для этого нужно?

Scada-система должна поддерживать работу с модемом. Если же Scada-система не умеет работать с модемом, а речь идет о приборах с протоколом Modbus, можно воспользоваться  программой Modbus OPC/DDE сервер Lectus. Данный OPC поддерживает работу с модемом в режиме CSD*. А так же может быть использован для связи ПК и ПЛК через GPRS или Ethernet  по протоколу ModbusTCP.

Как настроить модемы, устанавливаемые на удаленные объекты, на режим автоматического подъема трубки?

Для настройки модема на автоматический подъем трубки вам необходимо:

• подключить модем  ПМ01 к ПК по любому интерфейсу (RS-232/RS-485, выбор интерфейса осуществляется переключателями на лицевой панели модема);
• соединиться с ним с помощью программы HyperTerminal (ПУСК/Программы/Стандартные/Связь);
• введите последовательно, следующие AT-команды, подтверждая каждую команду нажатием клавиши Enter.

Внимание! Если режим «эхо» выключен, то вы не видите вводимые в порт команды, но при этом получаете ответы модема. Поэтому, для самоконтроля вводимых команд, рекомендуется в начале задания настроек включать «эхо», а перед записью выключать его. Не допускается работать с модемом по интерфейсу RS-485 при включенном режиме «эхо».

Какие услуги необходимо подключить на SIM-карте устанавливаемой в модем в различных режимах?

Для режима CSD*:

На SIM-карте должна быть подключена услуга "Передача данных и факсов" или «Голосовая передача данных». В зависимости от мобильного провайдера и тарифного плана данная услуга может быть включена по умолчанию, либо ее необходимо активировать.
Проверка подключения услуги: По порту RS-232, или RS-485 можно послать команду «ATDномер» - это режим обычного голосового вызова.
Если звонок на данный номер прошел, значит модем в рабочем состоянии и осуществляет дозвон. Далее выполняете команду «ATDномер» - уже без точки с запятой. В этом случае модем должен осуществить дозвон в режиме передачи данных. Если вы увидите ответ +CME ERROR, значит данная услуга по всей видимости не подключена и ее необходимо активировать - для этого свяжитесь с вашим сотовым оператором:
Описание данной услуги у больших операторов: Beeline, Megafon, MTS.

Для GPRS:

Подключение услуг GPRS-интернета у провайдера - бесплатные, при этом необходимо запросить настройки, а именно строку инициализации с адресом сервера, логин и пароль. При каждом подключении вы получаете новый ip-адрес (динамический), такой ip чаще используется на TCP-клиенте. Для обращения к такому ip (TCP-cерверу ) необходимо воспользоваться услугами DynDNS .
У большинства сотовых операторов есть возможность подключить услугу статического ip-адреса, т.е. к устройству подключенному к модему можно обратиться по ip напрямую.
Схемы кабелей для подключения ПМ01 к ПЛК по 3-проводной схеме с установленной на модеме перемычкой разъема Х1: 6 и 9.

* Кабель подходит для подключения ПМ01 к ПК через COM-порт. Например, для подключения ПЛК100(порт Debug) к ПМ01(порт Х2) воспользуйтесь кабелем с распайкой: 1-5, 2-4, 6-3.

Работа ПЛК и модема. Всегда ли в ПЛК нужны файлы конфигурации модема «modem.cfg» и «CODESYS.cfg» при подключения GSM-модема???

Данные файлы должны быть в ПЛК, только в случае использования модема для связи со средой программирования CODESYS, например для удаленной загрузки программы.   Файл «CODESYS.cfg» задаёт порт подключения модема и режим его работы, а так же переводит порт на протокол CODESYS -Gateway. Файл «modem.cfg» задаёт параметры опроса модема контроллером.

Подробное описание файлов приведено на диске ПЛК в разделе Документация, а так же в соответствующих инструкциях.
Для любого другого обмена по последовательному порту с настройками через «Конфигурацию_ПЛК» или библиотеки - файлов «modem.cfg» и «CODESYS.cfg» в ПЛК быть не должно, иначе возможны конфликты при обмене.
Напомню, что настройки ПЛК для обмена по поддерживаемым протоколам с использованием модема, задаются в «Конфигурации_ПЛК».

Допускается ли настройка модема с помощью программ от сторонних производителей? Например программы настройки модема для приборов учёта ?

Ответ: Не рекомендуется использовать подобные программы.
Потому что у разных модемов одни и те же АТ-команды, могут отвечать за разные настройки.
Обычно прописываемые программой настройки известны, поэтому команды, отвечающие за них в ПМ01 можно легко найти по документации.
Чаще всего: перевод «удаленного» модема на автоматический подъем трубки - он подробно описан выше.

При программировании таймера автоматической перезагрузки ПМ01 при вводе команды "GETTM" выводится ERROR. Если извлечь картоприёмник из модема, то ПМ01 вообще перестает отвечать на команды через HyperTerminal.

Если Вы работаете с картоприёмником, то эти команды не являются стандартными, поэтому модем на них отвечает ERROR - он их не знает.
Работать нужно с извлеченным картоприёмником, в этом режиме ПМ01 не отвечает на AT-команды, но позволяет настроить таймер с помощью GETTM/SETTM.
Опишу действия по шагам:
Работа со "встроенным таймером перезагрузки" для модемов ПМ01 [М01]:

1. Подключить ПМ01 по выбранному интерфейсу к ПК
2. Извлечь лоток картоприёмника из модема
3. Подать питание на модем
4. Открыть терминальную программу, например: Пуск/Стандартные/Связь/HyperTerminal. Настройки по умолчанию: 9600-нет-1стоп бит-нет
5. Задать английскую! раскладку клавиатуры и включить CapsLock
6. Настройка таймера: Подать команду "SETTM x", где x-период перезагрузки в часах(целое). Ответ: ОК.
7. Текущее значение таймера: Подать команду "GETTM". Ответ: GETTM х

Как отправлять SMS-сообщение через HyperTerminal?

1. Настроить терминал на отображение файл/настройки/параметры ASCII
2. AT+CMGF=1 (текстовый формат сообщения)
   OK
3. AT+CMGS="8ххххххххх" (отправка СМС: указываем номер и нажимаем Enter)
4. > «Текст» (модем выводит символ >, вводим текст сообщения, в конце текста нажимаем CTRL+z (или вводим код hex:«1A» , для других программ или ПЛК )
   + CMGS: «номер ячейки»
   OK (Получаем ответ об отправке с номером ячейки на SIM-карте)

*c ноября 2021 режим CSD не поддерживается.

1. Прибор ПМ01
2. Паспорт и руководство по эксплуатации
3. Гарантийный талон
