ПДУ-RS-Exd с присоединением G2 поплавковые датчики уровня с RS-485 во взрывозащищенном исполнении ОВЕН

Типы присоединения к процессу

Резьбовое присоединение G2

Присоединение CLAMP

Фланцевое присоединение

Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-И

Технические характеристики

Наименование параметра

Значение

Характеристики питания

 Напряжение питания постоянного тока

10…42 В

 Потребляемая мощность, не более

0,35 ВА

 Выходной сигнал

RS-485

Время установления рабочего режима (предварительный прогрев):

 - после включения напряжения питания, не более

10 мин

 - после кратковременного (не более 5 с) пропадания напряжения
 питания, не более

10 с

Метрологические характеристики

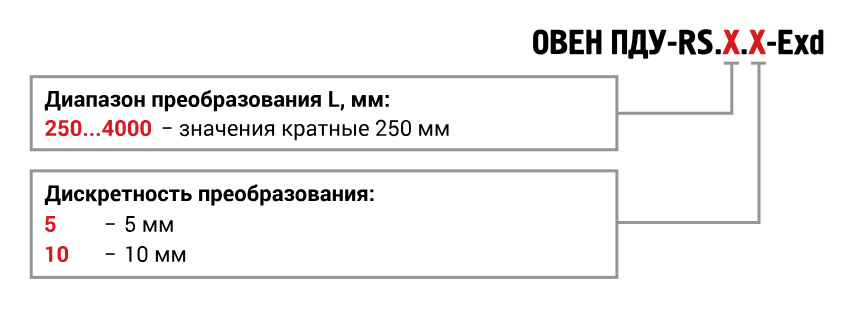

 Диапазон преобразования уровня (L)

от 0 до 250...4 000 мм
(в зависимости от исполнения)

 Дискретность преобразования

5 или 10 мм
(в зависимости от исполнения)

Интерфейс RS-485

 Скорости обмена

9600, 14400, 19200, 38400,
57600, 115200 бит/с

 Протокол связи

Modbus RTU

 Режим работы в сети

Slave

 Входное сопротивление

96 кОм
(1/8 от стандартной нагрузки)

 Время установления выходного сигнала после изменения
 входного сигнала, не более

0,5 с

Характеристики конструкции

 Расположение оси крепежного отверстия датчика в резервуаре

Вертикально

 Материал рабочей части датчика

12Х18Н10Т (шток)
и AISI 316 (поплавок)

 Степень защиты корпуса по ГОСТ 14254

IP67

 Максимальный диаметр отверстия кабельного ввода

8,5 мм

Параметры взрывозащиты

 Маркировка по ГОСТ 31610.0 (IEC 60079-0) с видом взрывозащиты
 «взрывонепроницаемые оболочки «d»

1 Ex d IIC T4 Gb

 Условия эксплуатации:
 Температура окружающей среды: -40…+85 °С.
 Температура контролируемой среды: -60…+125 °С.
 Давление контролируемой среды - не более 2 МПа.
 Плотность контролируемой среды - не менее 0,65 г/см³.
 Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.

Модификации

ПДУ-RS-Exd с
присоединением G2

ПДУ-RS-Exd с
присоединением типа CLAMP
в соответствии с DIN 32676

ПДУ-RS-Exd с фланцевым
присоединением в
соответствии с ГОСТ 33259-2015

 Для монтажа уровнемера ПДУ-И рекомендуем приобрести бобышку серии Б.П.7,
 созданную специально в качестве ответной части под датчик ПДУ-И с
 присоединительной резьбой G2. Бобышка поставляется в комплекте с уплотнительной
 прокладкой из бутадиен-нитрильного каучука (NBR), которая обеспечивает герметизацию
 систем при монтаже датчика. Бобышка изготавливаются из стали AISI 304.

Перейти

 Для конфигурирования датчика через ПК рекомендуем приобрести компактный преобразователь
 интерфейсов USB и RS-485 АС4-М. Преобразователь позволяет подключать к промышленной
 информационной сети RS-485 персональный компьютер, имеющий USB-порт.

Перейти

 Для питания ПДУ-И стабилизированным напряжением постоянного тока
 рекомендуем использовать блоки питания для датчиков.

Перейти

 Руководство по эксплуатации ПДУ-RS-Exd

Открыть

Сертификат взрывозащиты ПДУ-RS

Скачать

 Декларация о соответствии на ПДУ-RS

Открыть
