ПДУ-И-Exd с фланцевым присоединением в соответствии с ГОСТ 33259-2015 поплавковые датчики уровня с аналоговым выходным сигналом 4…20 мА во взрывозащищенном исполнении ОВЕН
Описание
ПДУ-И-Exd с фланцевым присоединением в соответствии с ГОСТ 33259-2015 поплавковые датчики уровня с аналоговым выходным сигналом 4…20 мА во взрывозащищенном исполнении ОВЕН
Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором |
Наименование параметра |
Значение |
Характеристики питания | |
Схема подключения |
двухпроводная |
Род питающего тока |
постоянный |
Напряжение питания постоянного тока |
12…36 В |
Потребляемая мощность, не более |
1 Вт |
Выходной сигнал |
4…20 мА |
Метрологические характеристики | |
Диапазон преобразования уровня (L) |
от 0 до 250...4000 мм (в зависимости от исполнения) |
Дискретность преобразования |
5 или 10 мм (в зависимости от исполнения) |
Характеристики конструкции | |
Расположение оси крепежного отверстия датчика в резервуаре |
вертикально |
Диаметр наружной оболочки соединительного кабеля |
4...8 мм |
Сечение соединительных проводов |
0,2…2 мм2 |
Материал рабочей части датчика |
сталь 12Х18Н10Т (шток) и AISI 316 (поплавок) |
Степень защиты по ГОСТ 14254 |
IP67 |
Параметры взрывозащиты | |
Маркировка по ГОСТ 31610.0 (IEC 60079-0) |
1 Ex d IIC T4 Gb |
Условия эксплуатации |
|
|
|
ПДУ-И-Exd с |
ПДУ-И-Exd с присоединением |

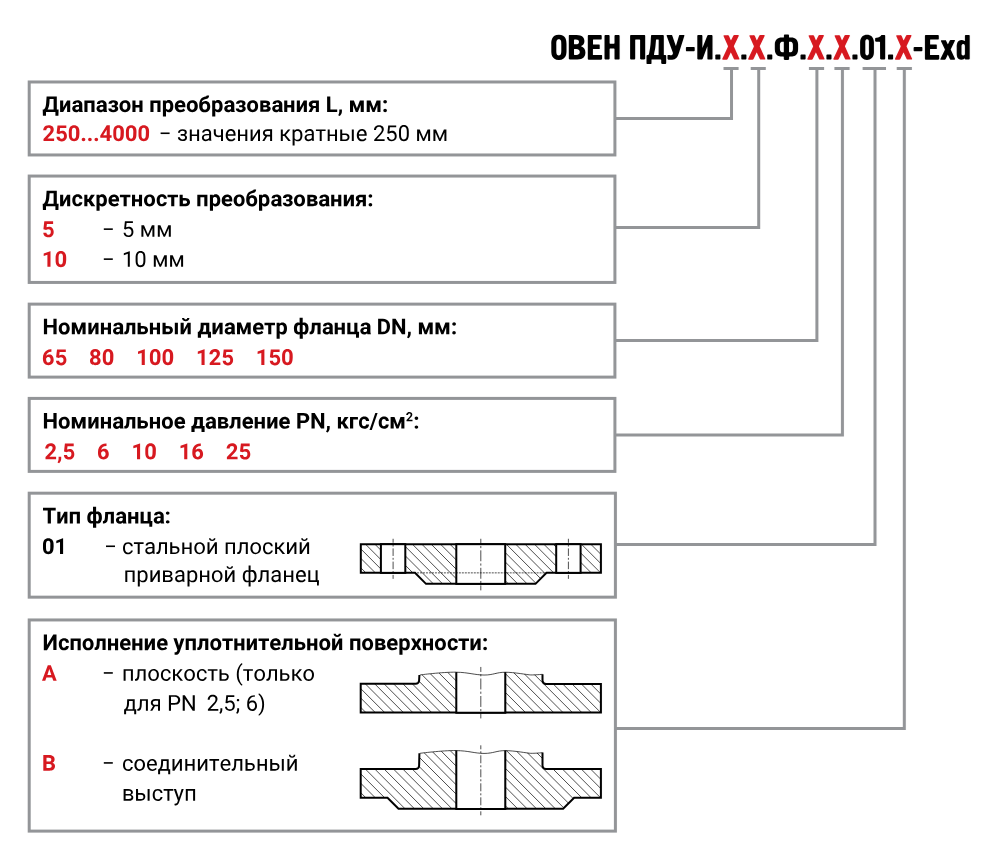

ПДУ-И-Exd с фланцевым присоединением в соответствии с ГОСТ 33259-2015 |
|
Для монтажа уровнемера ПДУ-И рекомендуем приобрести бобышку серии Б.П.7, созданную специально в качестве ответной части под датчик ПДУ-И с присоединительной резьбой G2. Бобышка поставляется в комплекте с уплотнительной прокладкой из бутадиен-нитрильного каучука (NBR), которая обеспечивает герметизацию систем при монтаже датчика. Бобышка изготавливаются из стали AISI 304. | |
Для индикации уровня, измеряемого с помощью ПДУ-И, рекомендуем использовать компактный измеритель аналоговых сигналов ИТП. С помощью измерителя можно отображать как численное значение уровня, так и в формате двухцветной вертикальной диаграммы. В ИТП есть возможность задавать уставки и формировать выходной сигнал с помощью встроенного транзисторного ключа. Прибор можно закрепить на DIN-рейку, в щит, на стену или на трубу. | ||
Для
питания ПДУ-И стабилизированным напряжением постоянного тока |
