КУ1411 кондуктометрический контроллер уровня ОВЕН
Описание
КУ1411 кондуктометрический контроллер уровня ОВЕН
Контроллер ОВЕН КУ1411 обеспечивает контроль уровня токопроводящей жидкости в резервуаре. Прибор имеет встроенные алгоритмы работы и может управлять заполнением, осушением или поддержанием уровня в системах водоподготовки, пищевых производств, фармацевтики и т.д.
Прибор является кондуктометрическим датчиком, включает в себя регулятор для исполнительных механизмов и позволяет настраивать индикацию, может использоваться как светодиодный индикатор.
* Стержень не входит в комплект поставки датчика, он заказывается отдельно.
Основной функционал
- 1-, 2- и 3-канальное исполнение.
- Встроенный кабельный вывод на 2, 5, 10 или 20 метров.
- Два варианта питания: =24 В или ~230 В.
- 3 выхода со следующими управляющими сигналами: токовый И, электромагнитное реле Р, управление твердотельным реле Т.
- Настраиваемая светодиодная индикация.
Универсальность - каждый алгоритм решает определенную задачу. Благодаря универсальности и простоте устройства при необходимости каждый алгоритм можно дополнять специализированной сигнализацией, дополнительными выходными сигналами (всего 3 выхода) и дополнительным функционалом, таким как инверсия выходных элементов.
Экономичность - законченное решение КУ1411 включает в себя регулятор и кондуктометрический датчик уровня. Настраиваемая светодиодная индикация прибора сигнализирует об изменениях, происходящих на объекте. Кабельный вывод, идущий в комплекте, позволяет произвести удобное и лаконичное подключение устройства к исполнительным механизмам.
Простота - устройство имеет меню с интуитивно понятным интерфейсом. Настройка осуществляется через лицевую панель с четырехразрядным семисегментным индикатором. В руководстве по эксплуатации под каждым алгоритмом обозначен список параметров для настройки алгоритма. Это позволяет ввести прибор в эксплуатацию менее чем за час.
Безопасность - алгоритмы КУ1411 при возникновении нештатных ситуаций позволяют переходить на автоматическую аварийную стратегию регулирования исполнительными механизмами. К примеру, при возникновении ошибки регулирования, можно настроить выходные элементы на положение включен или выключен.
Презентабельность - лаконичный корпус, выполненный в лучших традициях европейских производителей, будет органично смотреться в любом высокотехнологичном производстве. Яркая индикация прибора не оставит равнодушным ни обслуживающий персонал, ни отдел закупок.
Удобство монтажа - все кабели прибора разного цвета и обозначены в руководстве по эксплуатации.
Наименование |
Значение | |

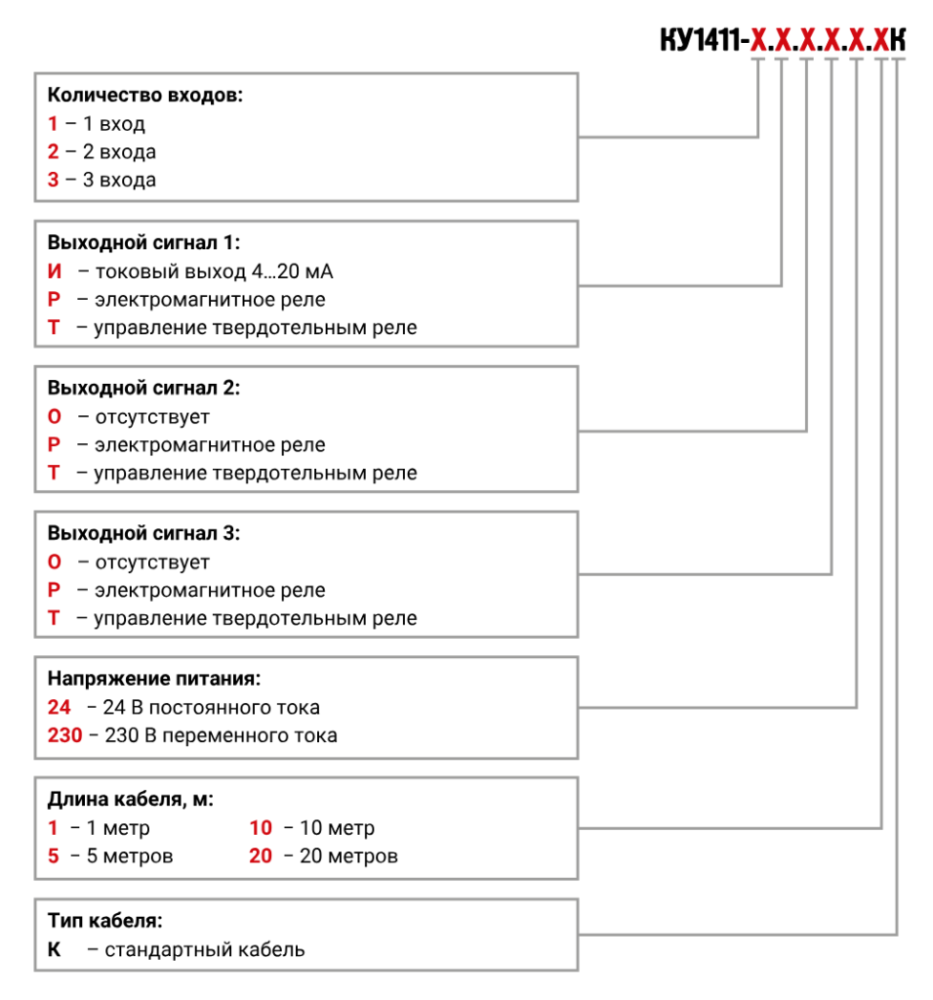

КУ1411-Х.Х.Х.Х.24.ХК |
КУ1411-Х.Х.Х.Х.230.ХК | |
Питание | ||
Диапазон входного напряжения (номинальное) |
19…30 В (24 В) постоянного тока |
90…264 В (230 В) переменного тока |
Потребляемая мощность, не более |
2 Вт | |
Электрическая прочность изоляции относительно ВУ |
3000 В | |
Вход | ||
Тип датчика |
Кондуктометрический | |
Настраиваемые уровни чувствительности |
1, 10, 100, 500 кОм | |
ВУ | ||
Количество |
Согласно модификации* | |
Тип и характеристики |
Согласно модификации (см. таблицу Характеристики ВУ) | |
Электрическая прочность изоляции |
1500 В | |
Общие | ||
Температура контролируемой среды |
-40…+55 °С, давление до 0,5 МПа | |
Степень защиты (ГОСТ 14254) |
IP65 | |
Габаритные размеры** |
(54 × 137 × 80) ± 1 мм | |
Масса, не более |
0,5 кг | |
Средний срок службы |
8 лет | |
* В настоящем руководстве по
эксплуатации примеры представлены для модификации с тремя ВУ. |
Характеристики ВУ | ||
Тип |
Характеристика |
Значение |
Управление |
Выходной ток, не более |
0,2 А |
Выходное напряжение верхнего уровня |
4,5…5,2 В | |
Электромагнитное реле («Р») |
Номинальное коммутируемое напряжение |
⎓24 В/~230 В |
Коммутируемый ток, не более |
1 А при переменном напряжении не более 250 В и cos(φ) = 1 или при постоянном
напряжении | |
Ресурс реле, не менее |
100 000 переключений | |
Токовый выход 4...20 мА («И») |
Тип выхода |
Дискретный |
Напряжение питания |
10…30 В | |
Погрешность выходного тока |
0,5 % от диапазона | |
Сопротивление нагрузки, не более |
50…1000 Ом | |
Гальваническая изоляция, не менее |
1000 В |
Условия эксплуатации
Прибор предназначен для эксплуатации в следующих условиях:
-
температура окружающего воздуха от -40 до +55 °С;
-
верхний предел относительной влажности воздуха: не более 80 % при +25 °С и более низких температурах без конденсации влаги;
-
атмосферное давление от 84 до 106,7 кПа.
- Прибор КУ1411
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Руководство по эксплуатации
